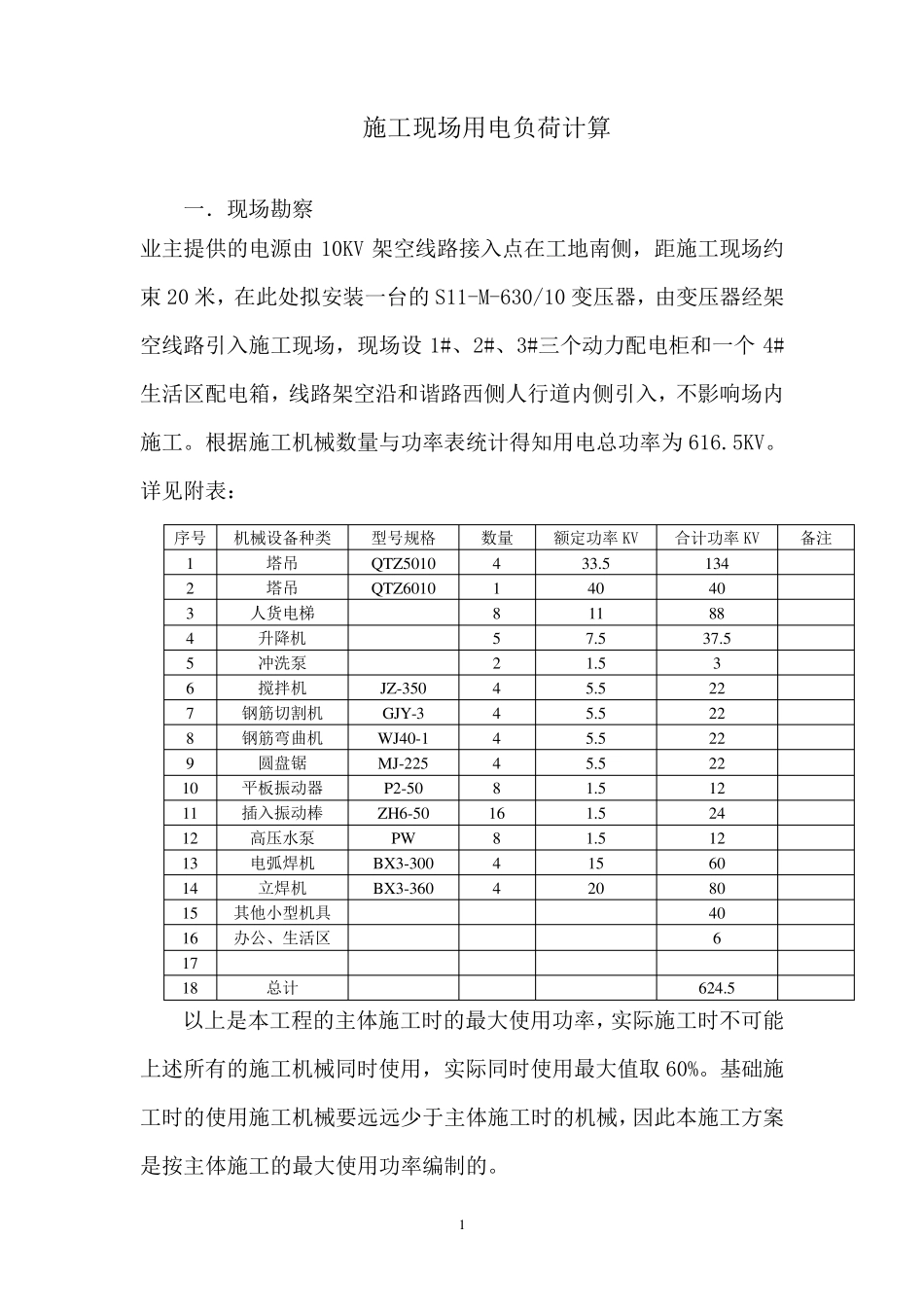

1 施工现场用电负荷计算 一．现场勘察 业主提供的电源由10KV 架空线路接入点在工地南侧，距施工现场约束20 米，在此处拟安装一台的S11-M-630/10 变压器，由变压器经架空线路引入施工现场，现场设1#、2#、3#三个动力配电柜和一个 4#生活区配电箱，线路架空沿和谐路西侧人行道内侧引入，不影响场内施工。根据施工机械数量与功率表统计得知用电总功率为 616.5KV。详见附表： 序号 机械设备种类 型号规格 数量 额定功率 KV 合计功率 KV 备注 1 塔吊 QTZ5010 4 33.5 134 2 塔吊 QTZ6010 1 40 40 3 人货电梯 8 11 88 4 升降机 5 7.5 37.5 5 冲洗泵 2 1.5 3 6 搅拌机 JZ-350 4 5.5 22 7 钢筋切割机 GJY-3 4 5.5 22 8 钢筋弯曲机 WJ40-1 4 5.5 22 9 圆盘锯 MJ-225 4 5.5 22 10 平板振动器 P2-50 8 1.5 12 11 插入振动棒 ZH6-50 16 1.5 24 12 高压水泵 PW 8 1.5 12 13 电弧焊机 BX3-300 4 15 60 14 立焊机 BX3-360 4 20 80 15 其他小型机具 40 16 办公、生活区 6 17 18 总计 624.5 以上是本工程的主体施工时的最大使用功率，实际施工时不可能上述所有的施工机械同时使用，实际同时使用最大值取60%。基础 施工时的使用施工机械要 远 远 少 于 主体施工时的机械，因 此本施工方 案是按 主体施工的最大使用功率编 制 的。 2 综上所述，S11-M-630/10 变压器符合本工程主体及装饰期间施工用电的要求。 S11-M-630/10 变压器的安装由当地供电部门负责安装。 二．工程特点 本工程共13 幢建筑，基本上可以分为东、西两个施工区，以和谐路为界，路西为高层区，主要有8 幢高层和一幢多层，8 幢高层为15层—22 层，分别为21#、22#、23#、24#、25#、26#、27#、28#楼，一幢多层为6 层是 20#楼。高层区建筑面积约为104567m2。路西为多层区，主要有29#和30#楼为6 层，1#商业楼为4 层，一幢3 层的幼儿园。低层区建筑面积约为10351m2。 三．初步设计 根据施工用电机械设备容量及现场布置的方案，根据工程特点，在高层区设三座配电房，低层区设一座配电房，办公和生活区设一台配电柜，由变压器分别架空引入。所有单体工程均设二级配电柜，共13 台。各种配电机具均配置配电箱。所有配电干线从变压器引入一级配电柜均采用YJV-5*20 型电缆架空引入，所有一能配电柜到二级配电柜、二级配电柜到各个配电箱之间均采用YJV-5*20 型电缆...
