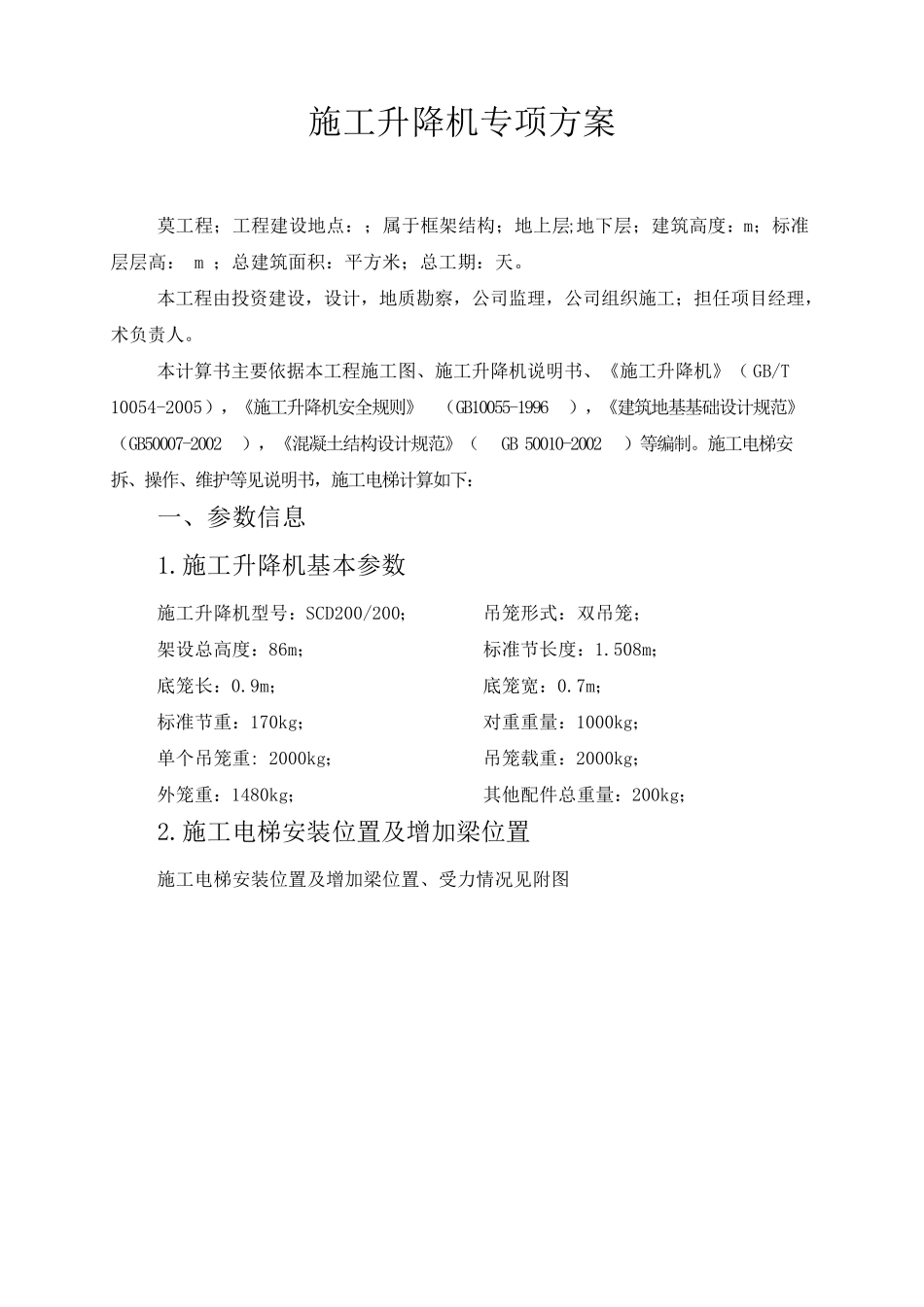

施工升降机专项方案 莫工程；工程建设地点：；属于框架结构；地上层;地下层；建筑高度：m；标准层层高： m ；总建筑面积：平方米；总工期：天。 本工程由投资建设，设计，地质勘察，公司监理，公司组织施工；担任项目经理，术负责人。 本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（ GB/T 10054-2005），《施工升降机安全规则》 （GB10055-1996），《建筑地基基础设计规范》（GB50007-2002），《混凝土结构设计规范》（GB 50010-2002）等编制。施工电梯安拆、操作、维护等见说明书，施工电梯计算如下： 一、参数信息 1.施工升降机基本参数 施工升降机型号：SCD200/200； 吊笼形式：双吊笼； 架设总高度：86m； 标准节长度：1.508m； 底笼长：0.9m； 底笼宽：0.7m； 标准节重：170kg； 对重重量：1000kg； 单个吊笼重: 2000kg； 吊笼载重：2000kg； 外笼重：1480kg； 其他配件总重量：200kg； 2.施工电梯安装位置及增加梁位置 施工电梯安装位置及增加梁位置、受力情况见附图 3.荷载参数： 施工荷载：2.5kN/m2； 二、基础承载计算： 导轨架重（共需58节标准节，标准节重170kg）：170kg×58=9860kg， 施工升降机自重标准值：Pk=(2000.00×2+1480.00+1000.00×2+2000.00×2+9860.00+200.00)×10/1000=215.40kN 考虑动载、自重误差及风载对基础的影响，取系数n=2.1 基础承载力设计值：P=2.1×215.40=452.34kN 三、地下室顶板结构验算 由于施工升降机的全部荷载由增加梁承重承担，故不验算楼板楼板承载能力 四、增加混凝土梁配筋验算 由于施工升降机自重主要通过中央立柱传递给大梁，所以可以看作一个集中荷载。 楼板自重传来荷载 0.45×（5.4-1）/2×25=24.75kN/m 梁自重 0.45×1×25=11.25kN/m 静载 24.75+11.25=36kN/m 活载 2.5×5.4/2=6.75kN/m 作用于梁上的均布荷载：q=36×1.2+6.75×1.4=52.65kN/m 作用于梁上的集中荷载：p=452.34×1.2=542.808kN 经过计算得Mmax=442.24KN·m；-Mmax=525.07KN·m；Vmax=478.9KN 底筋计算 (1) 已知计算数据 混凝土强度等级C35，fc=16.7N/mm2，α1=1; 钢筋为HRB400级，fy=360N/mm2,M=442.24kN.m2，ξb=0.518 b=1000mm,h=450mm，αs=25mm,h0=h-αs=425mm。 (2) 求梁截面纵向受拉钢筋 αsmax=ξb(1-0.5ξb)=0.518(1-0.5×0.518)=0.384 αs=M/(α1fcbh20)=442240000.00/(1.00×16.70×1000.00×425.002)=0.147 由于αs≤αsmax 满足...
