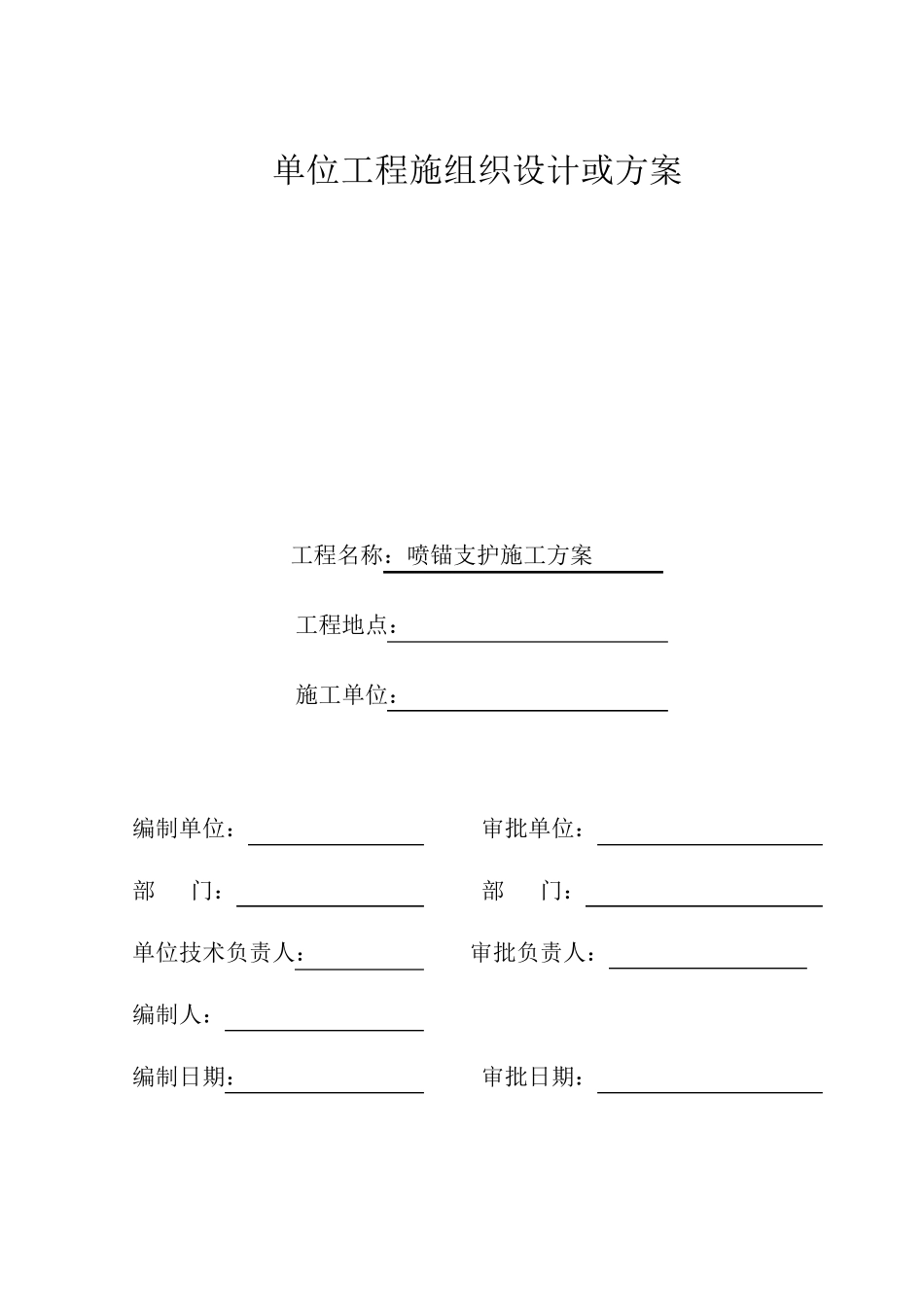

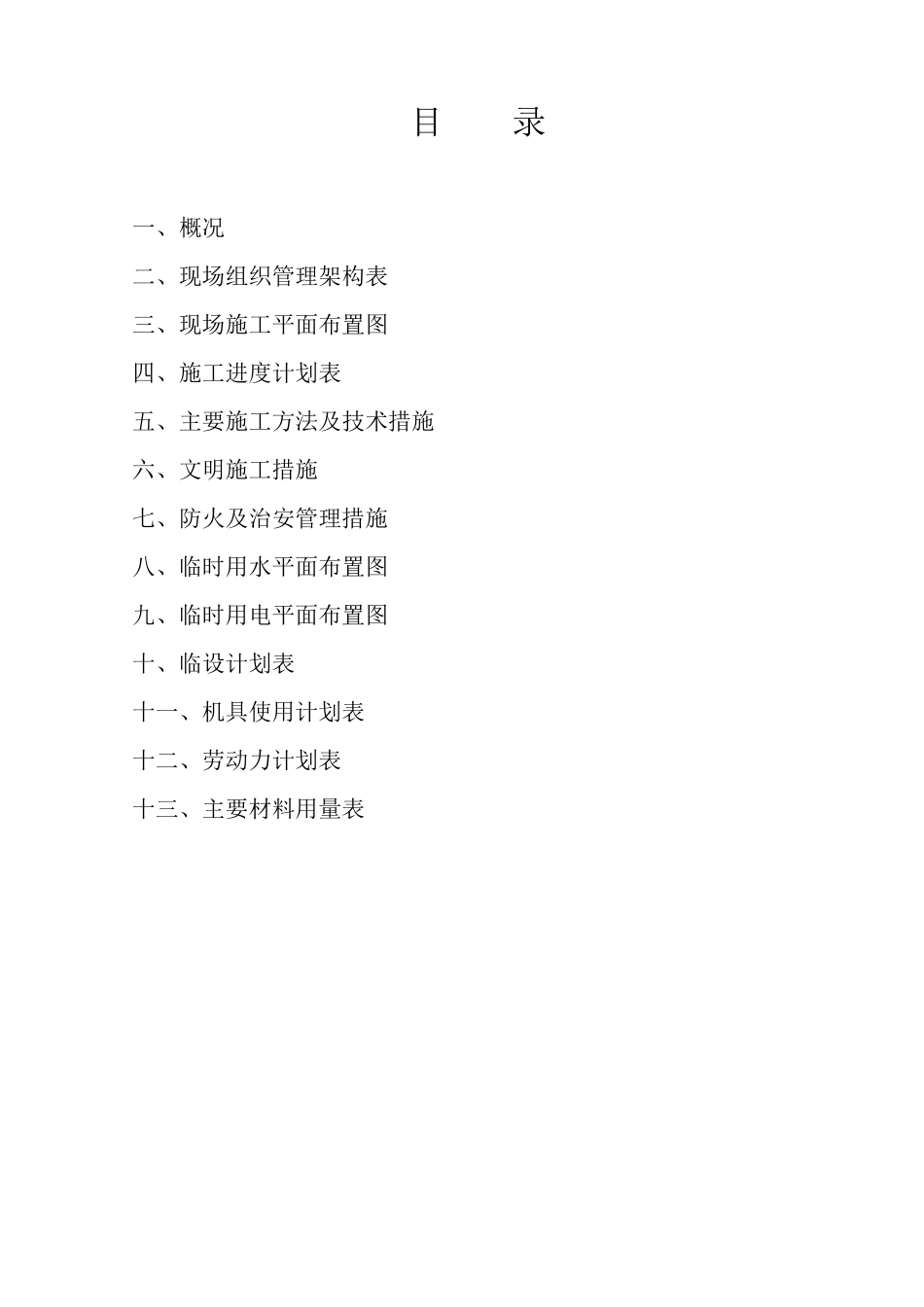

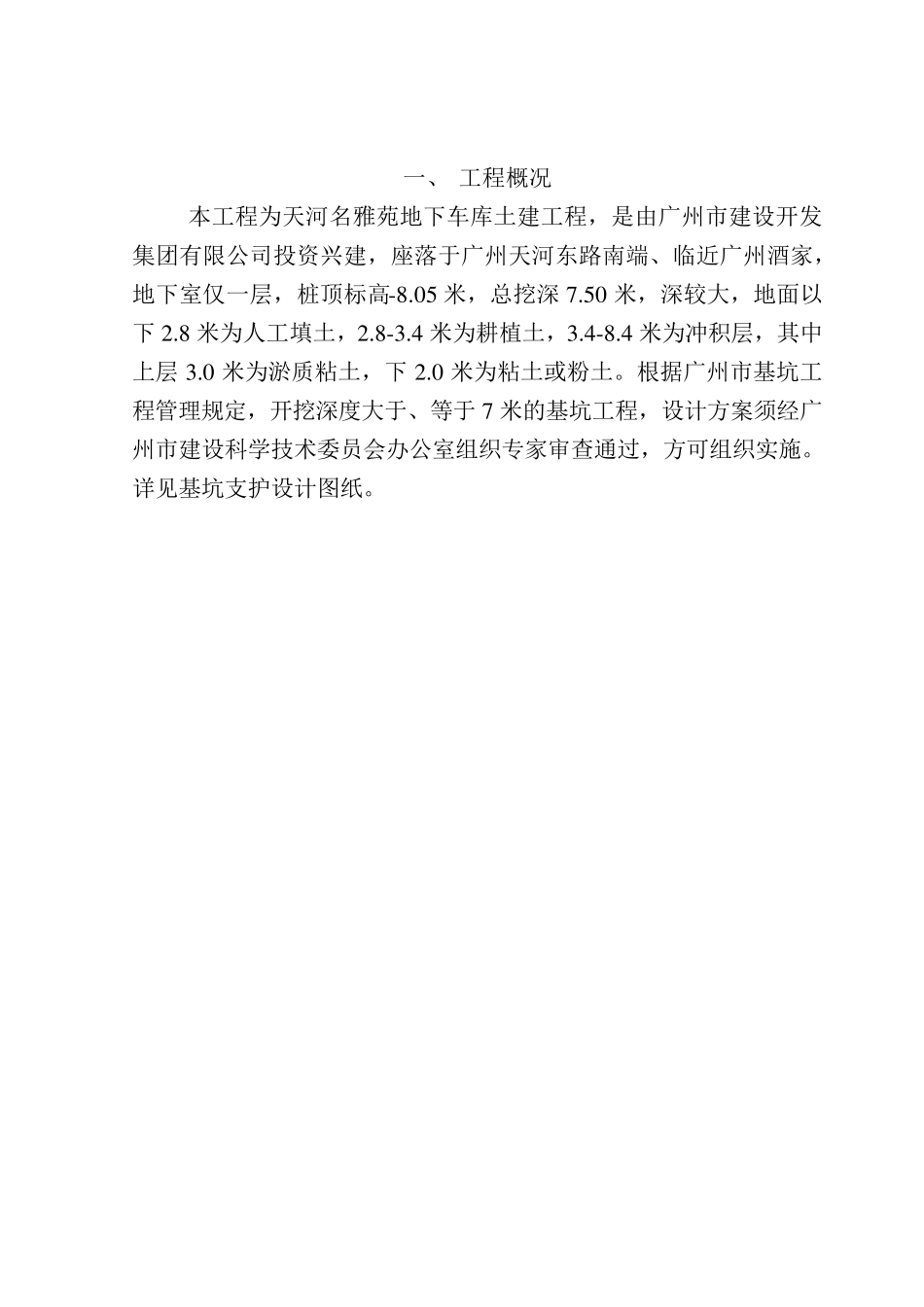

单位工程施组织设计或方案 工程名称：喷锚支护施工方案 工程地点： 施工单位： 编制单位： 审批单位： 部 门： 部 门： 单位技术负责人： 审批负责人： 编制人： 编制日期： 审批日期： 目 录 一、概况 二、现场组织管理架构表 三、现场施工平面布置图 四、施工进度计划表 五、主要施工方法及技术措施 六、文明施工措施 七、防火及治安管理措施 八、临时用水平面布置图 九、临时用电平面布置图 十、临设计划表 十一、机具使用计划表 十二、劳动力计划表 十三、主要材料用量表 一、 工程概况 本工程为天河名雅苑地下车库土建工程，是由广州市建设开发集团有限公司投资兴建，座落于广州天河东路南端、临近广州酒家，地下室仅一层，桩顶标高-8 .0 5 米，总挖深 7 .5 0 米，深较大，地面以下 2 .8 米为人工填土，2 .8 -3 .4 米为耕植土，3 .4 -8 .4 米为冲积层，其中上层 3 .0 米为淤质粘土，下 2 .0 米为粘土或粉土。根据广州市基坑工程管理规定，开挖深度大于、等于 7 米的基坑工程，设计方案须经广州市建设科学技术委员会办公室组织专家审查通过，方可组织实施。详见基坑支护设计图纸。 二、现场组织管理架构表 三、现场施工平面布置图（略） 四、施工进度计划表（略） 项 目 经 理：郭 扬 现场负责人：陈 荣 生产负责人：梁 康 生 技术负责人：陈 勇 机械主管 资料员： 政工保卫主管： 文明施工主管： 水电主管： 后勤生活主管： 材料主管： 计划员： 预算员： 试验员： 技术主管： 施工主管 质安主管： 五、主要施工方法及技术措施 1、 土方开挖进度与支护配合 土方开挖时应根据设计要求，一次性开挖高度不宜过大，不得随意超欠挖，以避免破坏土体自稳，在未支护前造成人为塌方而带来不良后果。在密切配合保障安全的同时，为加快施工进度土方开挖与支护应采用流水作业，交叉进行、跳格开挖。 2、喷锚支护工艺流程 ①、 锚管施工工艺 开挖工作面→修边坡→编制钢筋网→打锚管→焊接加强钢筋→喷射细石混凝土→灌注水泥浆→上层喷锚完成3 天后，可进行下一层开挖喷锚作业。 ②、钢筋锚杆施工工艺 开挖工作面→修边坡→编制钢筋网→造锚杆孔→安放锚杆→灌注水泥砂浆→焊接加强钢筋→喷射细石混凝土→上层喷锚完成3 天后（砼强度达70%以上），可进行下一层开挖喷锚作业。 3、锚管、钢筋锚杆施工工艺 ①、 加工锚管 采用Φ48 钢管，制成滤管...
