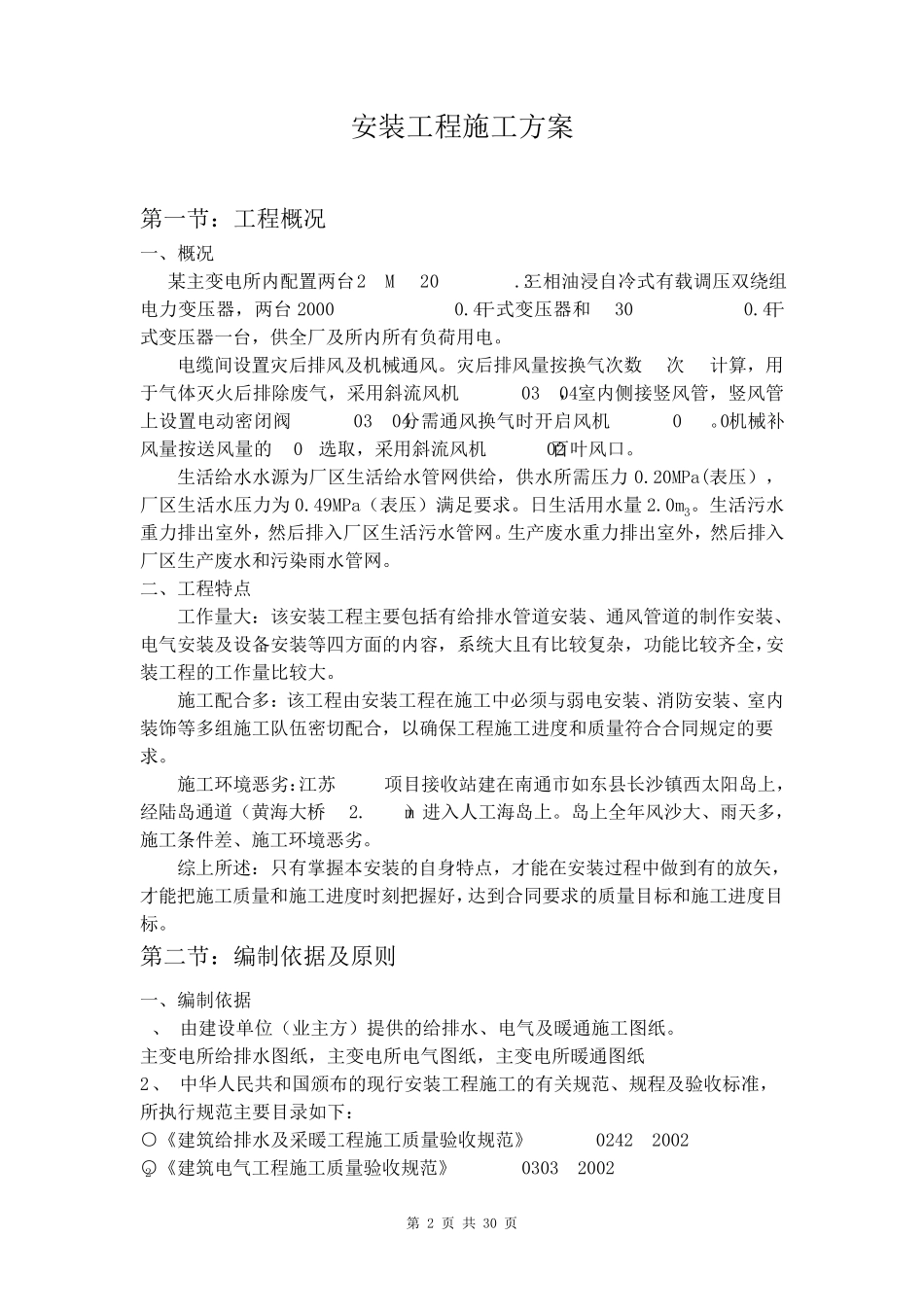

第1页共30页某站主变电所安装施工方案第2 页共30 页安 装 工 程 施 工 方 案第 一 节 ： 工 程 概 况一 、 概 况某 主 变 电 所 内 配 置 两 台 25MVA20KV/6.3KV三 相 油 浸 自 冷 式 有 载 调 压 双 绕 组电 力 变 压 器 ， 两 台 2000KVA6KV/0.4KV干 式 变 压 器 和 630KVA6KV/0.4KV干式 变 压 器 一 台 ， 供 全 厂 及 所 内 所 有 负 荷 用 电 。电 缆 间 设 置 灾 后 排 风 及 机 械 通 风 。 灾 后 排 风 量 按 换 气 次 数5次 /h计 算 ， 用于 气 体 灭 火 后 排 除 废 气 ， 采 用 斜 流 风 机EF-03~04， 室 内 侧 接 竖 风 管 ， 竖 风 管上 设 置 电 动 密 闭 阀 QD-03~04分 需 通 风 换 气 时 开 启 风 机 EF-05~08。 机 械 补风 量 按 送 风 量 的 80%选 取 ， 采 用 斜 流 风 机 SF-02百 叶 风 口 。生 活 给 水 水 源 为 厂 区 生 活 给 水 管 网 供 给 ， 供 水 所 需 压 力0.20MPa(表 压 ） ，厂 区 生 活 水 压 力 为 0.49MPa（ 表 压 ） 满 足 要 求 。 日 生 活 用 水 量 2.0m3。 生 活 污 水重 力 排 出 室 外 ， 然 后 排 入 厂 区 生 活 污 水 管 网 。 生 产 废 水 重 力 排 出 室 外 ， 然 后 排 入厂 区 生 产 废 水 和 污 染 雨 水 管 网 。二、 工 程 特点工 作量 大： 该安 装 工 程 主 要 包括有 给 排 水 管 道安 装 、 通 风 管 道的 制作安 装 、电 气 安 装 及 设 备安 装 等四方 面的 内 容， 系统大且有 比较复杂， 功能比较齐全 ，安装 工 程 的 工 作量 比较大。施 工 配 合多： 该工 程 由安 装 工 程 在施 工 中必须与弱电 安 装 、 消防安 装 、 室 内装 饰等多组 施 工 队伍密 切配 合， 以确保工 程 施 工 进度和 质量 符合合同规定的 要求 。施 工 环境恶劣：江苏LNG项目接 收站建在南通 市如东县长沙镇西太阳岛上 ，经陆岛通 道（ 黄海大桥12.6Km） 进入 人工 海岛上 。 岛上 全 年风 沙大、 雨 天多，施 工 条件差、 施 工 环境恶劣。综上 所 述： 只有 掌握本安 装 的 自 身特点， 才...
