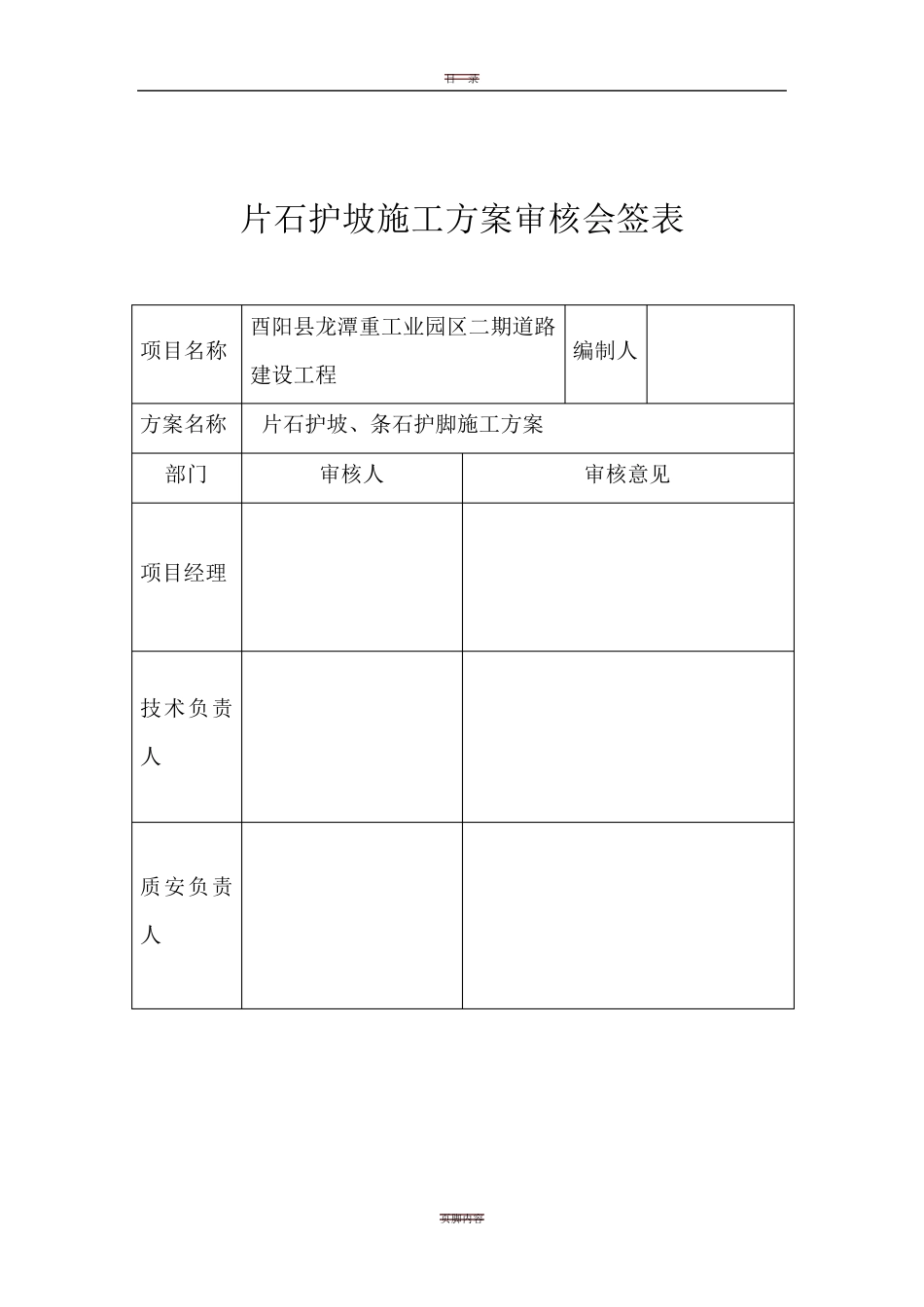

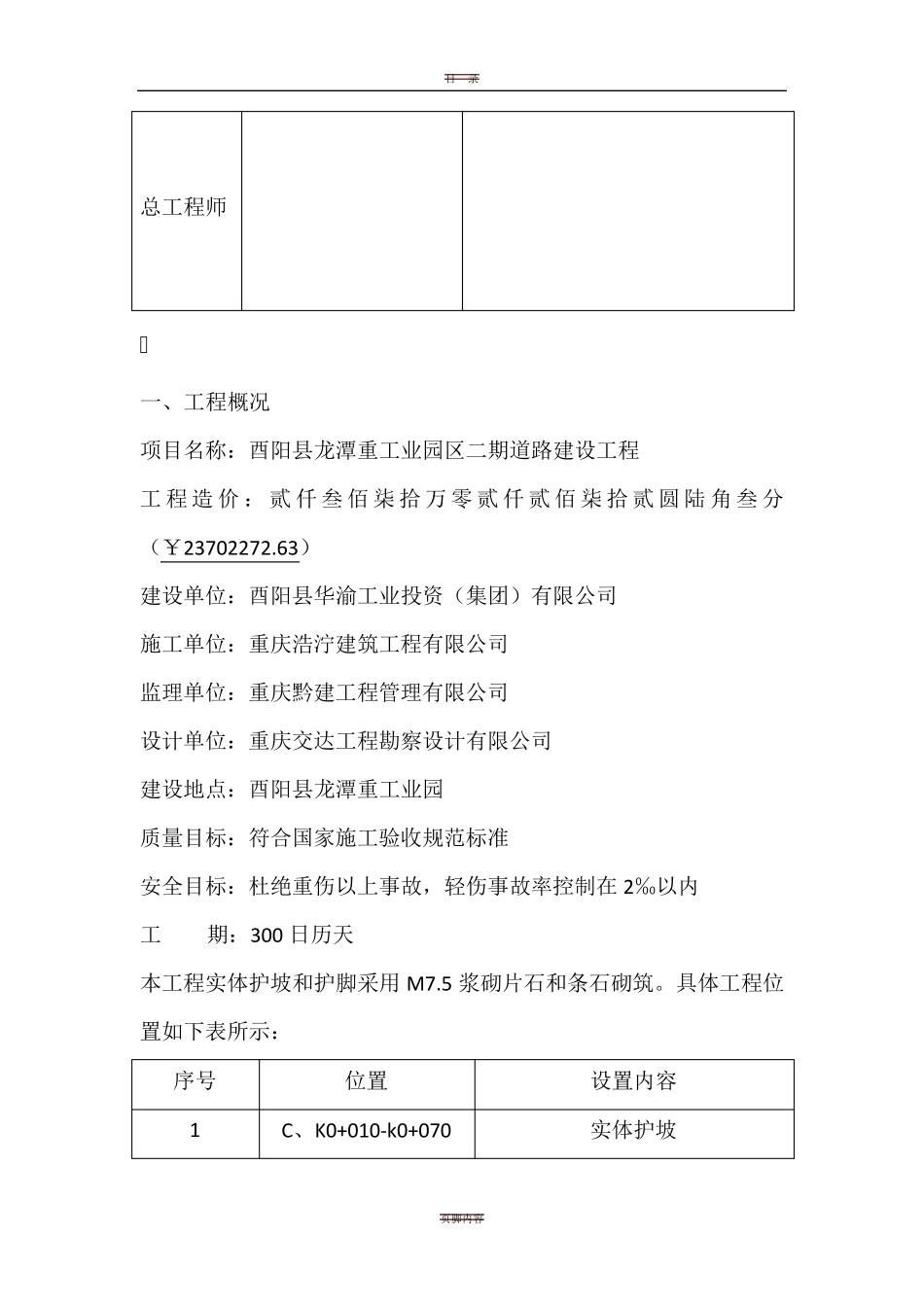

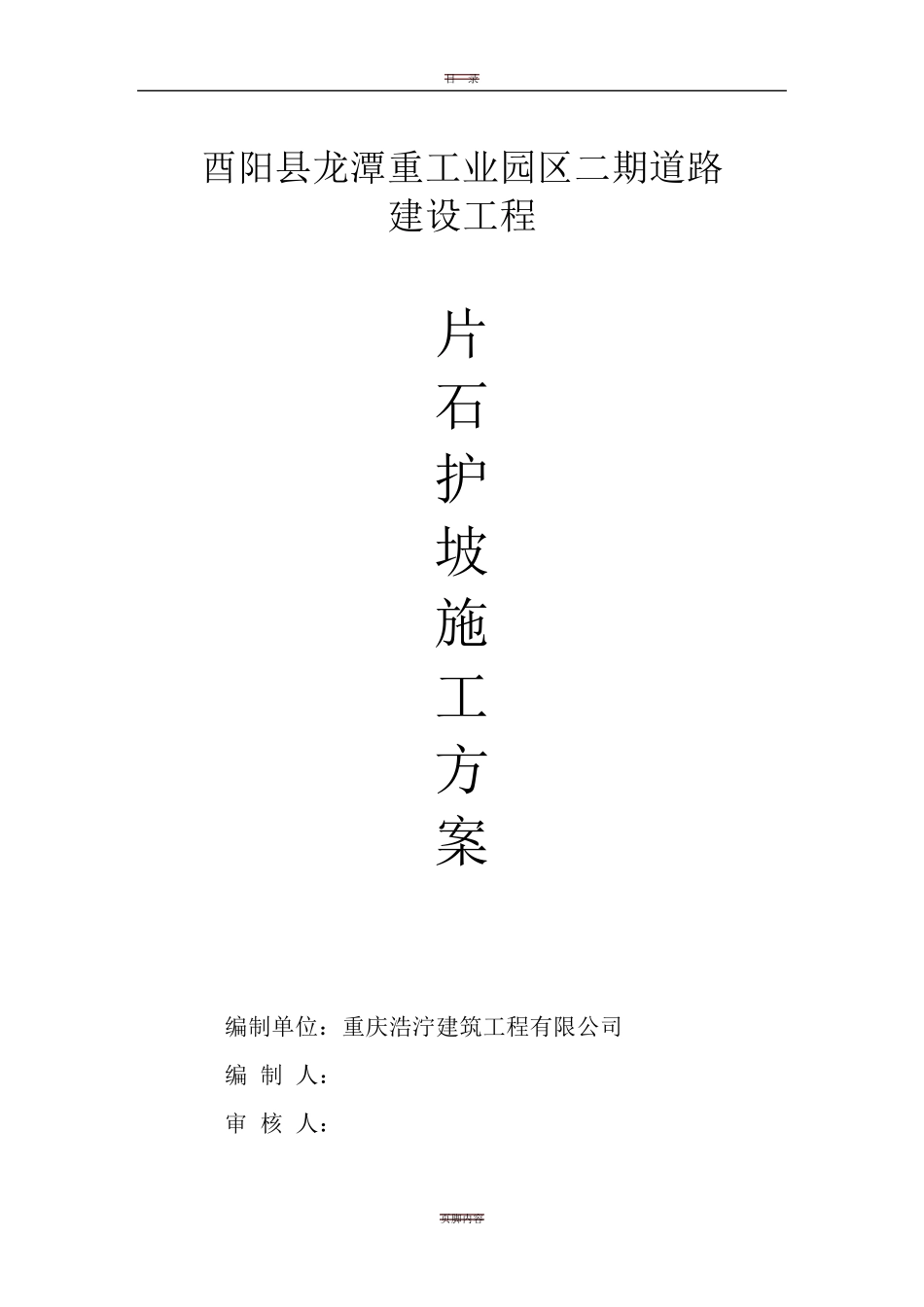

目 录 页脚内容 酉阳县龙潭重工业园区二期道路 建设工程 片 石 护 坡 施 工 方 案 编制单位:重庆浩泞建筑工程有限公司 编 制 人: 审 核 人: 目 录 页脚内容 片石护坡施工方案审核会签表 项目名称 酉阳县龙潭重工业园区二期道路建设工程 编制人 方案名称 片石护坡、条石护脚施工方案 部门 审核人 审核意见 项目经理 技术负责人 质安负责人 目 录 页脚内容 总工程师 一、工程概况 项目名称:酉阳县龙潭重工业园区二期道路建设工程 工程造价:贰仟叁佰柒拾万零贰仟贰佰柒拾贰圆陆角叁分(¥23702272.63) 建设单位:酉阳县华渝工业投资(集团)有限公司 施工单位:重庆浩泞建筑工程有限公司 监理单位:重庆黔建工程管理有限公司 设计单位:重庆交达工程勘察设计有限公司 建设地点:酉阳县龙潭重工业园 质量目标:符合国家施工验收规范标准 安全目标:杜绝重伤以上事故,轻伤事故率控制在2‰以内 工 期:300 日历天 本工程实体护坡和护脚采用 M7.5 浆砌片石和条石砌筑。具体工程位置如下表所示: 序号 位置 设置内容 1 C、K0+010-k0+070 实体护坡 目 录 页脚内容 2 C、K0+010-k0+100 护脚墙 3 C、K0+140-k0+240 实体护坡 4 C、K0+140-k0+200 护脚墙 5 A、K0+070-k0+180 实体护坡 6 A、K0+390-k0+590 实体护坡 7 A、K0+610-k0+700 实体护坡 二、编制依据 (一)、施工图设计文件; (二)、现行公路施工技术规范及验收标准; (三)、合同文件技术规范; (四)、现场调查资料及我部现有人员机械设备及类似工程的施工经验。 (五)、本合同段总体性《施工组织设计》。 三、实体护坡施工工艺 1、施工放样 现场技术员根据护面墙每断面高度、坡度等指标准确放出基础开挖线。 2、基础开挖和砌筑 基础开挖至设计标高后,进行夯实处理,再次准确放出基础砌筑边线,按照基础高度和坡面坡度挂线砌筑。 3、坡面铺垫层 目 录 页脚内容 基础砌完后,用人工按挂线进行刷坡,将坡面培实并铺10cm 砂砾透水层,在泄水孔位置设碎石过滤层。 4、护坡浆砌片石的砌筑 护坡浆砌片石砌筑时必须挂线砌筑,自上而下进行,并错缝咬合排放砌筑,每 10m 长留伸缩逢 1 道,施工时先用木条隔开,砌筑完毕后取出木条,用沥青麻絮填塞,片石砌筑时注意平面向上,坐浆饱满,敲击安装片石直到浆漏出缝,同时边砌筑边勾缝,保证坡面平整度、直顺度和厚度。 护 坡 施 工 工 艺 ...
