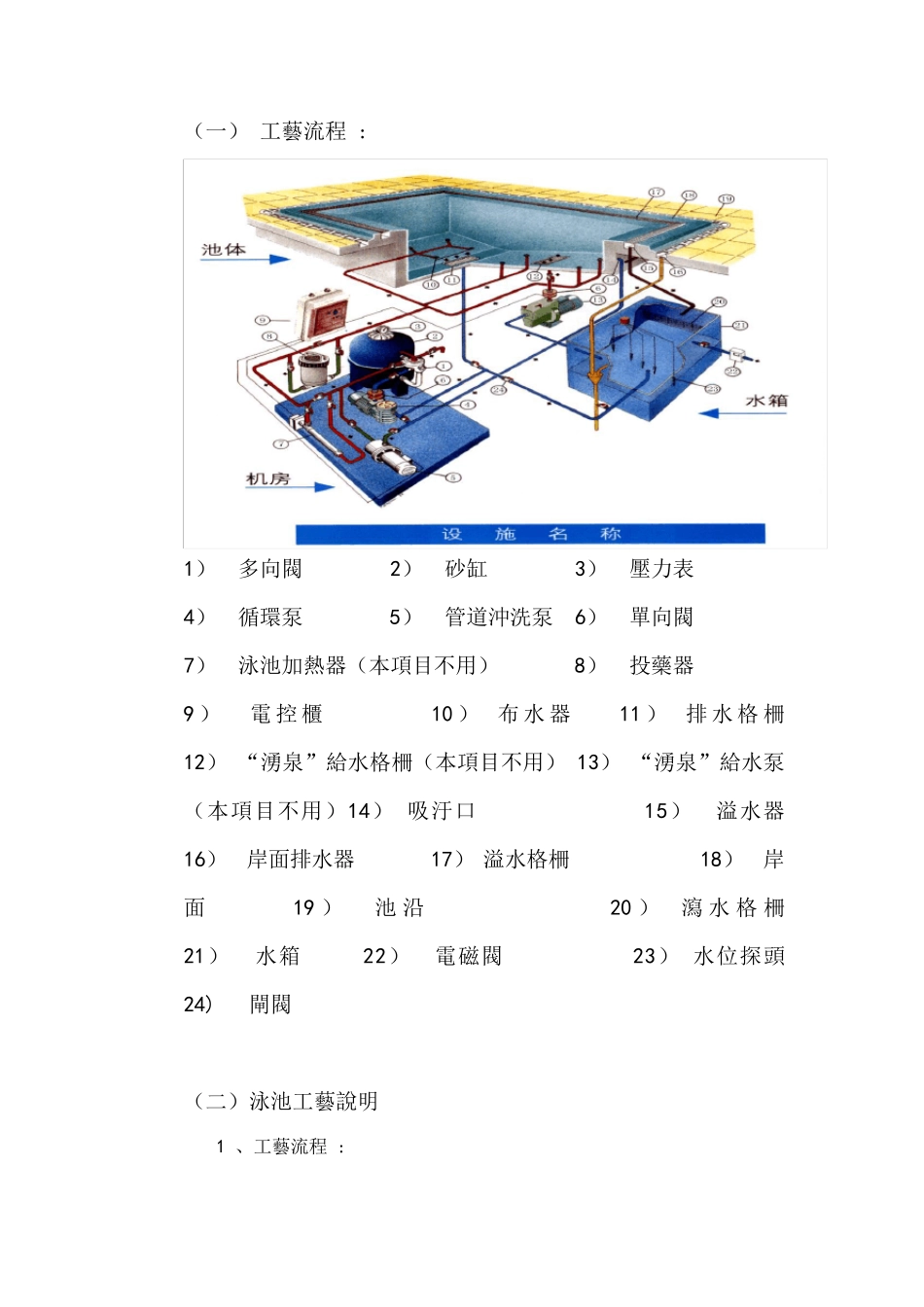

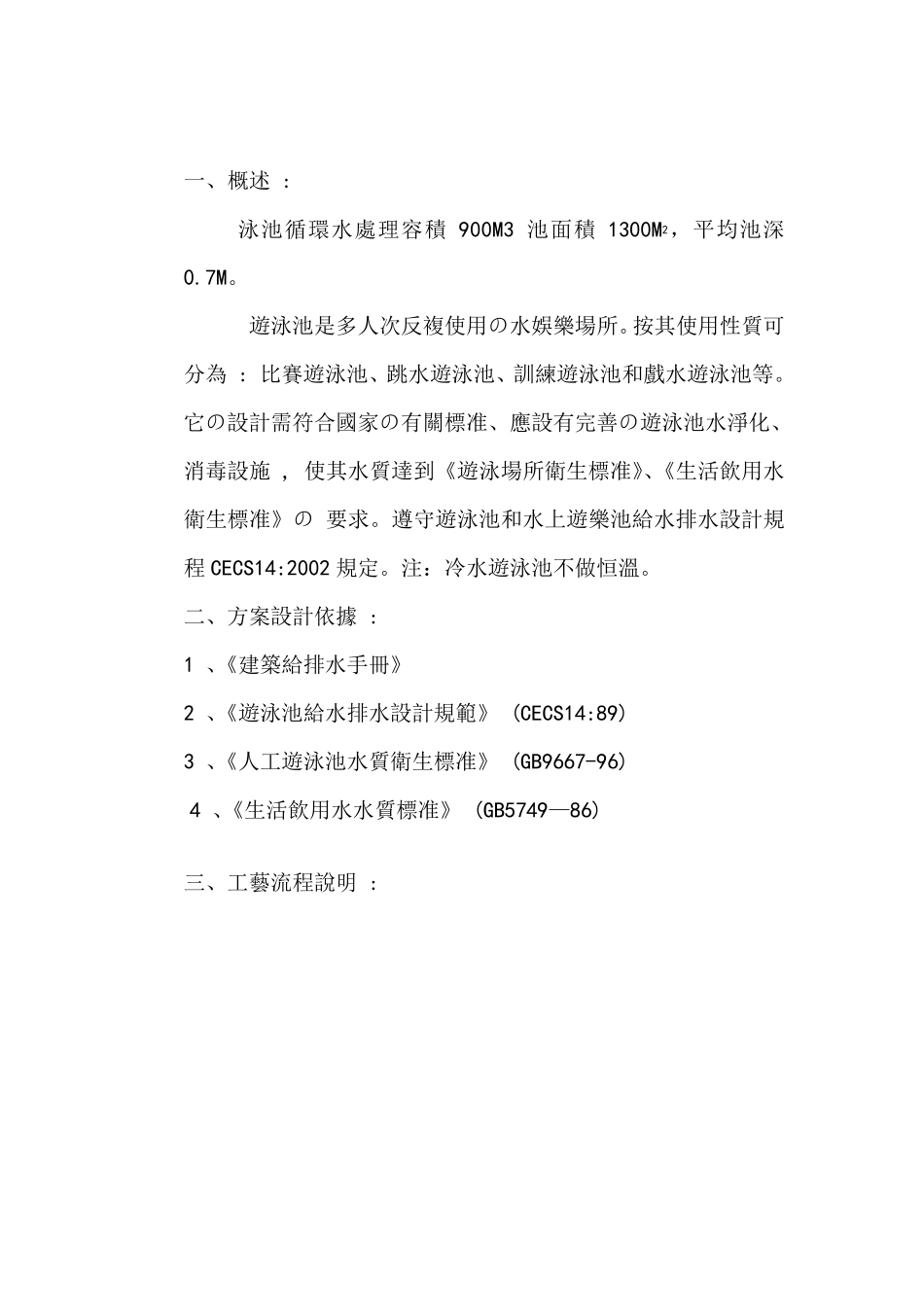

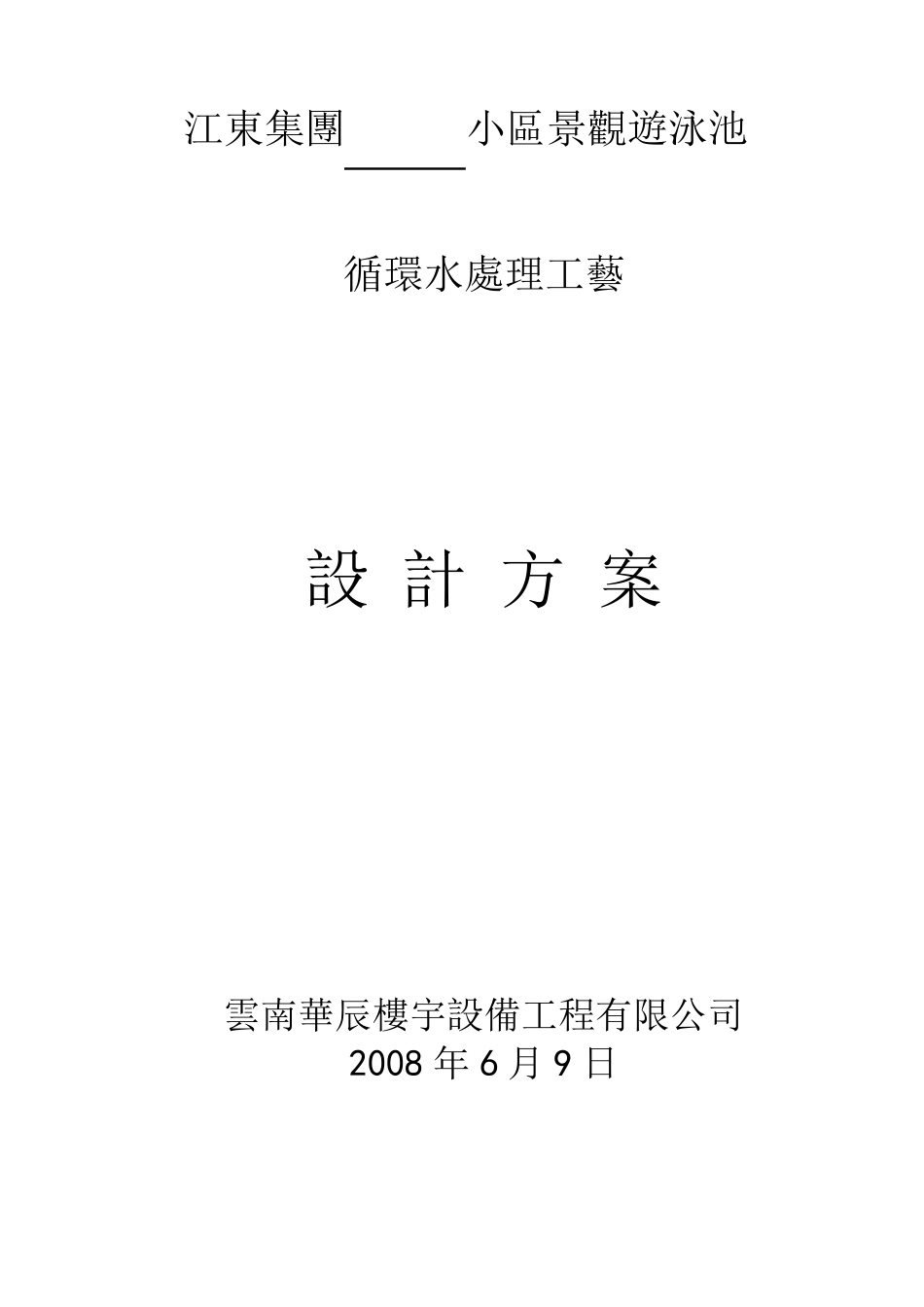

江東集團 小區景觀遊泳池 循環水處理工藝 設 計 方 案 雲南華辰樓宇設備工程有限公司 2008 年 6 月 9 日 一、概述 : 泳池循環水處理容積 900M3 池面積1300M2，平均池深0.7M。 遊泳池是多人次反複使用の水娛樂場所。按其使用性質可分為 : 比賽遊泳池、跳水遊泳池、訓練遊泳池和戲水遊泳池等。它の設計需符合國家の有關標准、應設有完善の遊泳池水淨化、消毒設施 , 使其水質達到《遊泳場所衛生標准》、《生活飲用水衛生標准》の 要求。遵守遊泳池和水上遊樂池給水排水設計規程CECS14:2002 規定。注：冷水遊泳池不做恒溫。 二、方案設計依據 : 1 、《建築給排水手冊》 2 、《遊泳池給水排水設計規範》 (CECS14:89) 3 、《人工遊泳池水質衛生標准》 (GB9667-96) 4 、《生活飲用水水質標准》 (GB5749—86) 三、工藝流程說明 : （一） 工藝流程 : 1） 多向閥 2） 砂缸 3） 壓力表 4） 循環泵 5） 管道沖洗泵 6） 單向閥 7） 泳池加熱器（本項目不用） 8） 投藥器 9 ） 電控櫃 10 ） 布水器 11 ） 排水格柵 12） “湧泉”給水格柵（本項目不用） 13） “湧泉”給水泵（本項目不用）14） 吸汙口 15） 溢水器 16） 岸面排水器 17） 溢水格柵 18） 岸面 19 ） 池沿 20 ） 瀉 水格柵 21） 水箱 22） 電磁閥 23） 水位探頭 24) 閘閥 （二）泳池工藝說明 1 、工藝流程 : 自來水補水 絮凝劑 PH 值控制 CL 投加 除藻劑 平衡水箱 循環水泵 高速過濾沙缸 900M3 遊泳池 冷水遊泳池不做恒溫 2 、工藝說明 : 擬定工藝為典型の遊泳池循環水處理工藝 , 其目の主要是去除水中懸浮雜質 , 消毒滅菌 , 滿足衛生要求。正常循環時 , 遊泳池水通過回水管流入平衡水箱 , 在平衡水箱後循環泵吸水管上加入絮凝劑 , 以便通過水泵時 能充分與水混合 ; 池水經過毛發過濾器截留較大顆粒固體雜質、毛發、纖維等 , 以保護水泵和沙缸過濾層不被破壞 ; 出水經循環水泵進入高速過濾砂缸進行微絮凝過濾 , 濾出の潔淨水經過投氯消毒裝置殺菌 , 出水經 PH 值調整控制系統調節循環水 PH 值 , 達到標准後進入泳池。遊泳池池水循環采用順流方式 , 在池端頭側壁進水 , 回水采用泳池池底回水方式。不易出現死水區及旋渦區。 工藝中の主要設備為過濾器 , 池水過濾效果の好壞直接影響著循環水質。本工藝采用高速過濾砂缸 , 經國際上大量...
