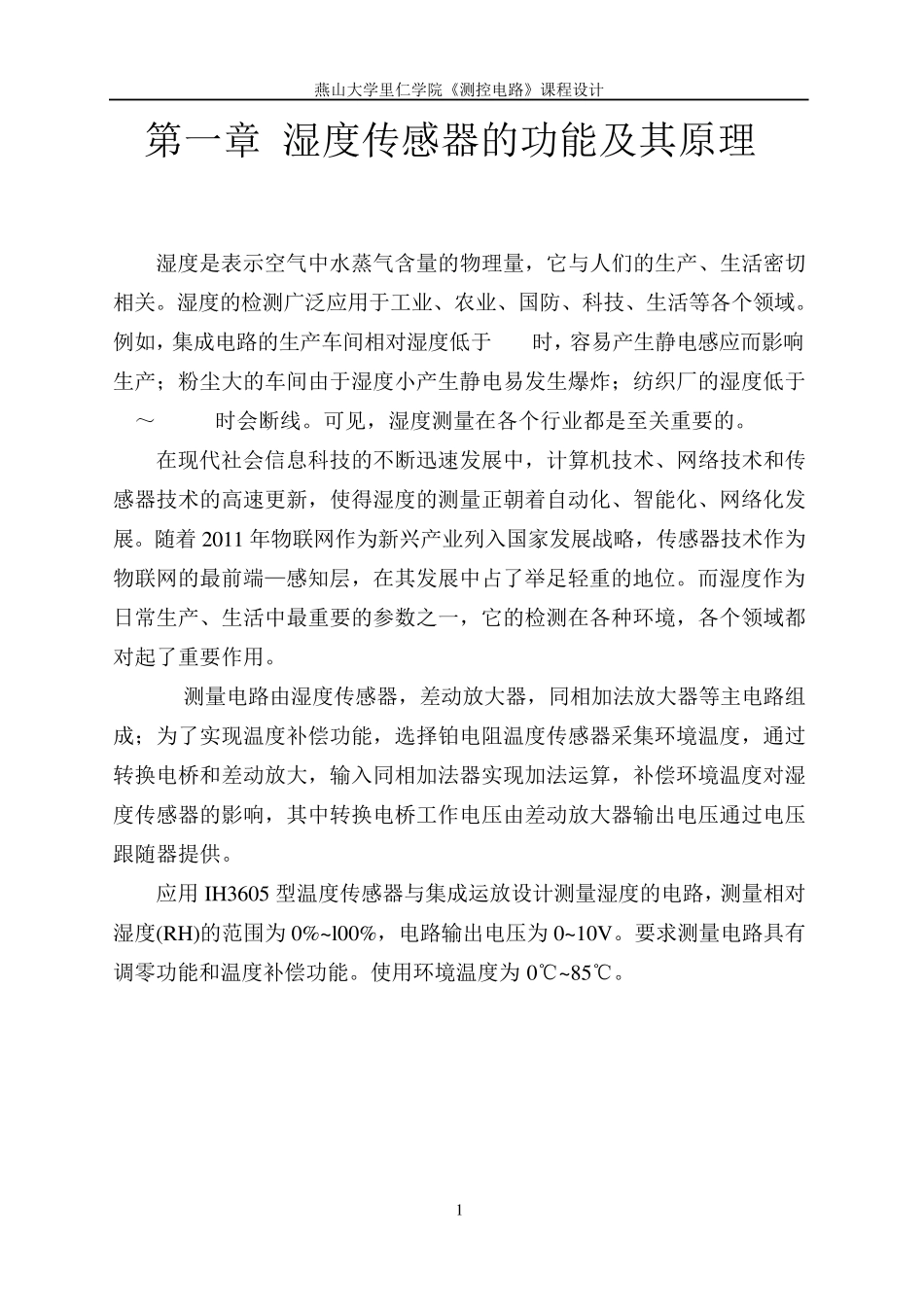

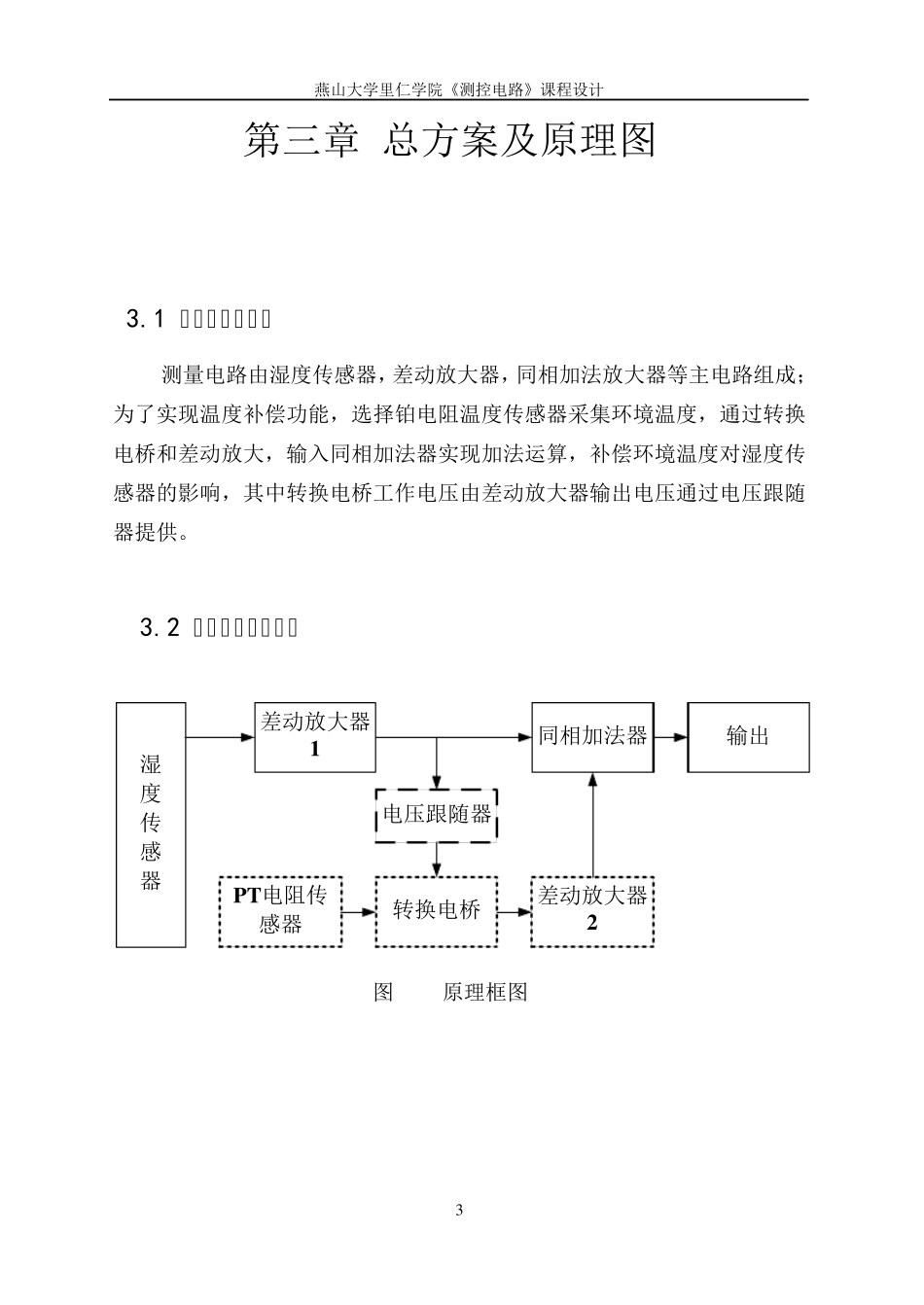

燕山大学里仁学院《测控电路》课程设计 1 第一章 湿度传感器的功能及其原理 湿度是表示空气中水蒸气含量的物理量，它与人们的生产、生活密切相关。湿度的检测广泛应用于工业、农业、国防、科技、生活等各个领域。例如，集成电路的生产车间相对湿度低于 30%时，容易产生静电感应而影响生产；粉尘大的车间由于湿度小产生静电易发生爆炸；纺织厂的湿度低于65～70%RH时会断线。可见，湿度测量在各个行业都是至关重要的。 在现代社会信息科技的不断迅速发展中，计算机技术、网络技术和传感器技术的高速更新，使得湿度的测量正朝着自动化、智能化、网络化发展。随着2011 年物联网作为新兴产业列入国家发展战略，传感器技术作为物联网的最前端—感知层，在其发展中占了举足轻重的地位。而湿度作为日常生产、生活中最重要的参数之一，它的检测在各种环境，各个领域都对起了重要作用。 测量电路由湿度传感器，差动放大器，同相加法放大器等主电路组成；为了实现温度补偿功能，选择铂电阻温度传感器采集环境温度，通过转换电桥和差动放大，输入同相加法器实现加法运算，补偿环境温度对湿度传感器的影响，其中转换电桥工作电压由差动放大器输出电压通过电压跟随器提供。 应用 IH3605 型温度传感器与集成运放设计测量湿度的电路，测量相对湿度(RH)的范围为0%~ l00%，电路输出电压为0~ 10V。要求测量电路具有调零功能和温度补偿功能。使用环境温度为0℃~ 85℃。 燕山大学里仁学院《测控电路》课程设计 2 第二章 课程设计的要求及技术指标 2.1 课程设计的要求 1.根据设计要求，查阅参考资料。 2.进行方案设计及可行性论证。 3.确定设计方案，画出电路原理框图。 4.设计每一部分电路，计算器件参数。 5.总结撰写课程设计报告。 2.2 课程设计的技术指标 1.湿度测量范围：0％～100％RH； 2.使用环境温度范围：0～85℃； 3.输出电压：0～10V； 4.非线性误差：±0.5％。 燕山大学里仁学院《测控电路》课程设计 3 第三章 总方案及原理图 3.1 电路设计总方案 测量电路由湿度传感器，差动放大器，同相加法放大器等主电路组成；为了实现温度补偿功能，选择铂电阻温度传感器采集环境温度，通过转换电桥和差动放大，输入同相加法器实现加法运算，补偿环境温度对湿度传感器的影响，其中转换电桥工作电压由差动放大器输出电压通过电压跟随器提供。 3.2 电路设计原理框图 湿度传感器 PT电阻传感器差动放大器2同相加法器转换电桥输出...
