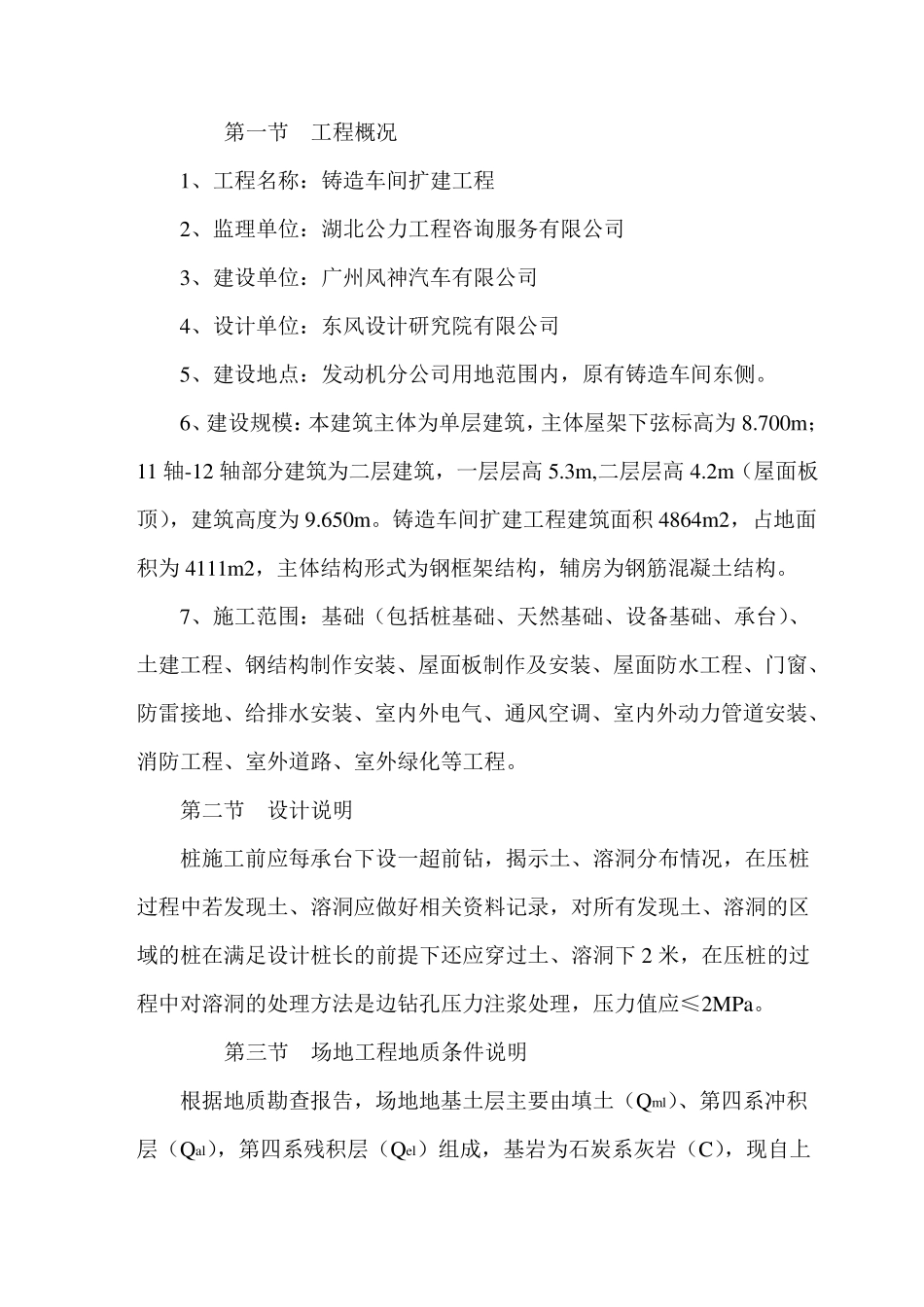

第一节 工程概况 1、工程名称：铸造车间扩建工程 2、监理单位：湖北公力工程咨询服务有限公司 3、建设单位：广州风神汽车有限公司 4、设计单位：东风设计研究院有限公司 5、建设地点：发动机分公司用地范围内，原有铸造车间东侧。 6、建设规模：本建筑主体为单层建筑，主体屋架下弦标高为 8.700m ；11 轴-12 轴部分建筑为二层建筑，一层层高 5.3m ,二层层高 4.2m （屋面板顶），建筑高度为 9.650m 。铸造车间扩建工程建筑面积 4864m 2，占地面积为 4111m 2，主体结构形式为钢框架结构，辅房为钢筋混凝土结构。 7、施工范围：基础（包括桩基础、天然基础、设备基础、承台）、土建工程、钢结构制作安装、屋面板制作及安装、屋面防水工程、门窗、防雷接地、给排水安装、室内外电气、通风空调、室内外动力管道安装、消防工程、室外道路、室外绿化等工程。 第二节 设计说明 桩施工前应每承台下设一超前钻，揭示土、溶洞分布情况，在压桩过程中若发现土、溶洞应做好相关资料记录，对所有发现土、溶洞的区域的桩在满足设计桩长的前提下还应穿过土、溶洞下 2 米，在压桩的过程中对溶洞的处理方法是边钻孔压力注浆处理，压力值应≤2MPa。 第三节 场地工程地质条件说明 根据地质勘查报告，场地地基土层主要由填土（Qm l）、第四系冲积层（Qal），第四系残积层（Qel）组成，基岩为石炭系灰岩（C），现自上 而下分述如下： 1、 填土（Qml，层序号为○1 ） 分布于整个场地，褐黄色，褐红色，湿，稍压实，主要由粘性土、碎石及强风化页岩、砂岩碎块组成，厚度 1.90~3.10m，平均厚度 2.39m，各孔均揭露到。 根据现场情况，承载力特征值为70kpa。 2、 第四系冲积层（Qal，层序号为○2 ） 该层分为六个亚层，分别为○2 -1 粉质粘土，○2 -2 中粗砂，○2 -3 粉砂，○2 -4 中粗砂，○2 -5 粉质粘土及○2 -6 砾砂层。 ○2 -1 为粉质粘土，冲积，褐红色，褐黄色，浅灰色，硬塑，粘性一般，局部有粉细砂夹层，分布于整个场地。层顶高程 2.48~3.60m，层底高程-1.57~2.60m，厚度 0.50~4.50m，平均厚度 2.91m。 本层共作标贯试验 17 次，实测击数 5~17 击，修正击数 4.4~16.1 击，平均击数 10.2 击，标准差 3.073 击，变异系数 0.300，标准值 8.9 击，根据现场情况承载力特征值的经验值为180kpa。 ○2 -2 为中粗砂层，冲积，灰白色，浅黄色，饱和，松散~稍密，级配良好，分布于该工程的 ZK1...
