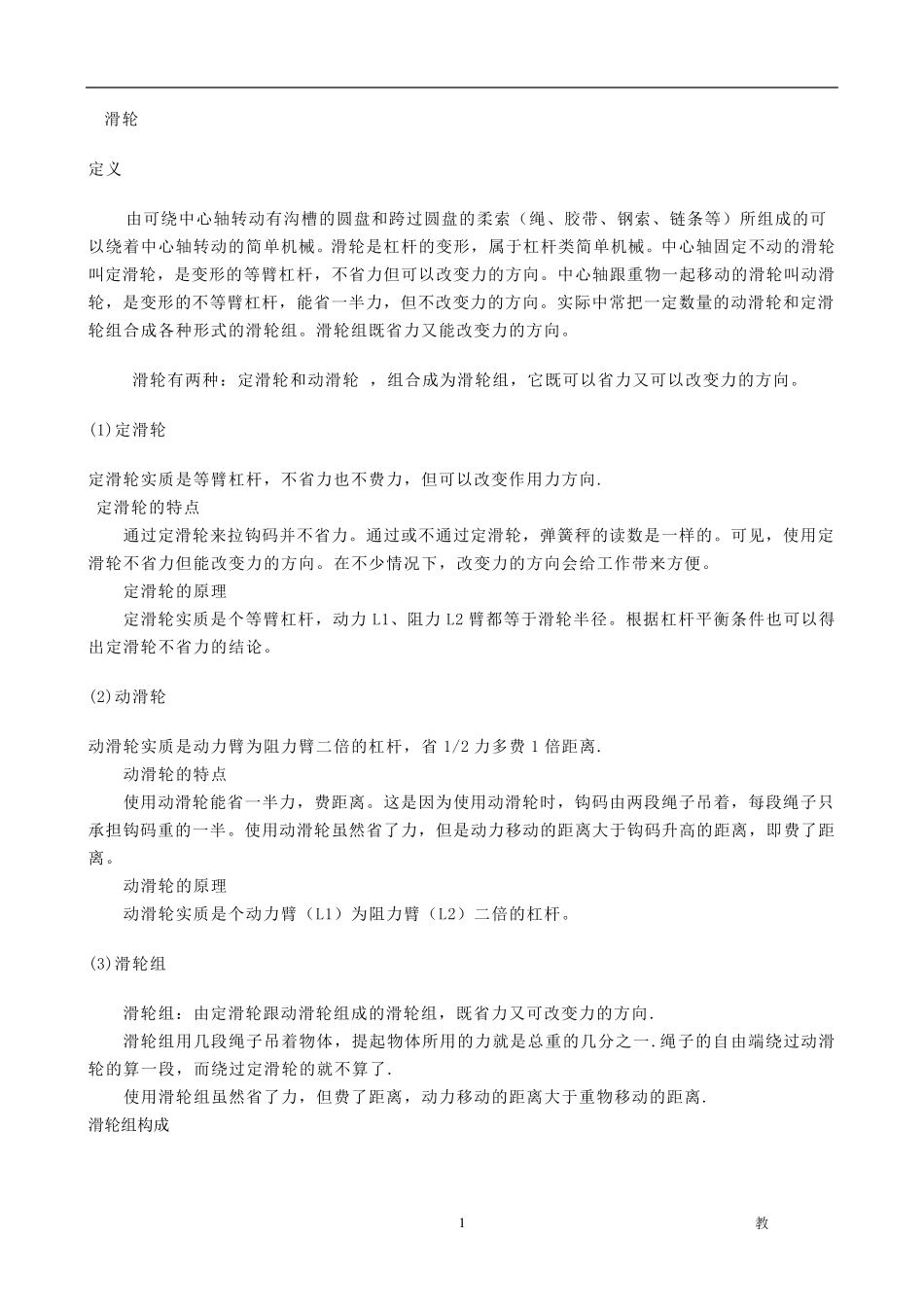

教 1 滑轮 定义 由可绕中心轴转动有沟槽的圆盘和跨过圆盘的柔索（绳、胶带、钢索、链条等）所组成的可以绕着中心轴转动的简单机械。滑轮是杠杆的变形，属于杠杆类简单机械。中心轴固定不动的滑轮叫定滑轮，是变形的等臂杠杆，不省力但可以改变力的方向。中心轴跟重物一起移动的滑轮叫动滑轮，是变形的不等臂杠杆，能省一半力，但不改变力的方向。实际中常把一定数量的动滑轮和定滑轮组合成各种形式的滑轮组。滑轮组既省力又能改变力的方向。 滑轮有两种：定滑轮和动滑轮 ，组合成为滑轮组，它既可以省力又可以改变力的方向。 (1)定滑轮 定滑轮实质是等臂杠杆，不省力也不费力，但可以改变作用力方向. 定滑轮的特点 通过定滑轮来拉钩码并不省力。通过或不通过定滑轮，弹簧秤的读数是一样的。可见，使用定滑轮不省力但能改变力的方向。在不少情况下，改变力的方向会给工作带来方便。 定滑轮的原理 定滑轮实质是个等臂杠杆，动力 L1、阻力 L2 臂都等于滑轮半径。根据杠杆平衡条件也可以得出定滑轮不省力的结论。 (2)动滑轮 动滑轮实质是动力臂为阻力臂二倍的杠杆，省 1/2 力多费 1 倍距离. 动滑轮的特点 使用动滑轮能省一半力，费距离。这是因为使用动滑轮时，钩码由两段绳子吊着，每段绳子只承担钩码重的一半。使用动滑轮虽然省了力，但是动力移动的距离大于钩码升高的距离，即费了距离。 动滑轮的原理 动滑轮实质是个动力臂（L1）为阻力臂（L2）二倍的杠杆。 (3)滑轮组 滑轮组：由定滑轮跟动滑轮组成的滑轮组，既省力又可改变力的方向. 滑轮组用几段绳子吊着物体，提起物体所用的力就是总重的几分之 一.绳子的自 由端 绕过动滑轮的算 一段，而 绕过定滑轮的就不算 了. 使用滑轮组虽然省了力，但费了距离，动力移动的距离大于重物移动的距离. 滑轮组构 成 教 2 是 由 若 干 个 定 滑 轮 和 动 滑 轮 匹 配 而 成 ， 可 以 达 到 既 省 力 又 改 变 力 作 用 方 向 的 目 的 。 使 用 中 ， 省 力 多少 和 绳 子 的 绕 法 ， 决 定 于 滑 轮 组 的 使 用 效 果 。 动 滑 轮 被 两 根 绳 子 承 担 ， 即 每 根 绳 承 担 物 体 和 动 滑 轮 力 就 是物 体 和 动 滑 轮 总 重 的 几 分 之 一 。 省 力 计 算 公 式 公 式 ： s=hn。 V 绳 =n*V 物 s： 绳 子 自 由 端 移 动 的 距...
