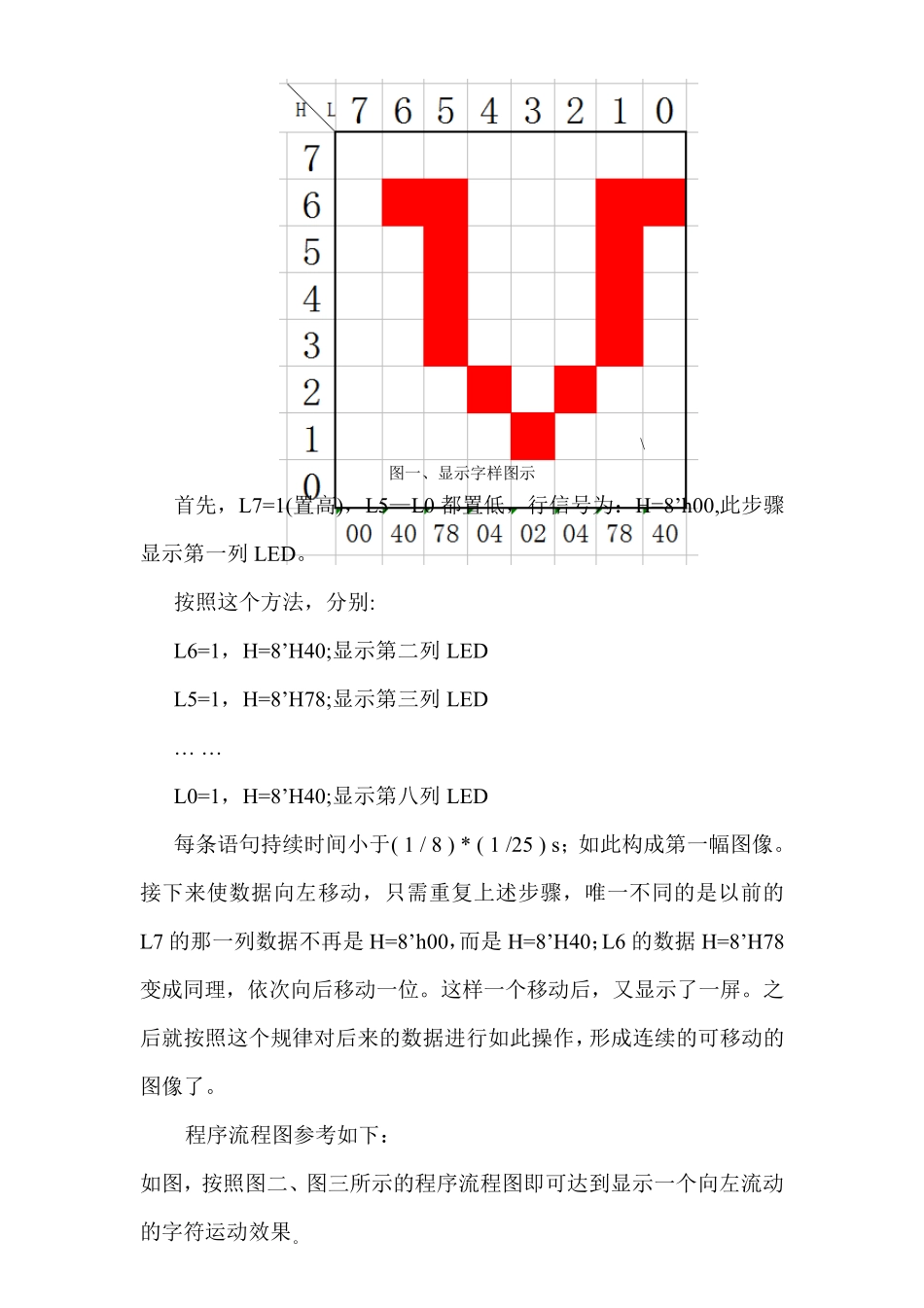

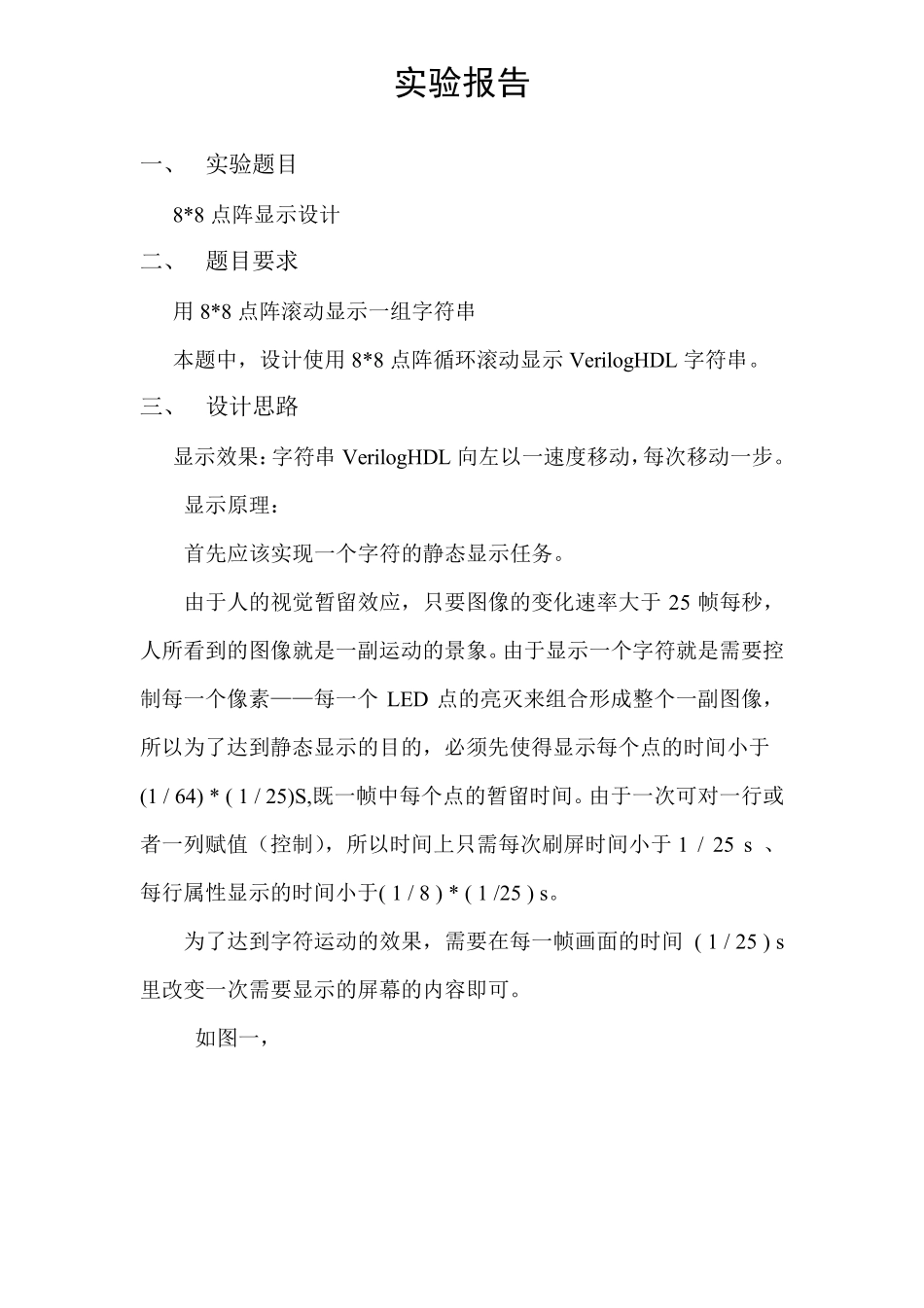

实验报告 一、 实验题目 8*8 点阵显示设计 二、 题目要求 用8*8 点阵滚动显示一组字符串 本题中，设计使用8*8 点阵循环滚动显示VerilogHDL 字符串。 三、 设计思路 显示效果：字符串VerilogHDL 向左以一速度移动，每次移动一步。 显示原理： 首先应该实现一个字符的静态显示任务。 由于人的视觉暂留效应，只要图像的变化速率大于25 帧每秒，人所看到的图像就是一副运动的景象。由于显示一个字符就是需要控制每一个像素——每一个LED 点的亮灭来组合形成整个一副图像，所以为了达到静态显示的目的，必须先使得显示每个点的时间小于 (1 / 64) * ( 1 / 25)S,既一帧中每个点的暂留时间。由于一次可对一行或者一列赋值（控制），所以时间上只需每次刷屏时间小于1 / 25 s 、每行属性显示的时间小于( 1 / 8 ) * ( 1 /25 ) s。 为了达到字符运动的效果，需要在每一帧画面的时间 ( 1 / 25 ) s 里改变一次需要显示的屏幕的内容即可。 如图一， \ 图一、显示字样图示 首先，L7=1(置高)，L5—L0 都置低，行信号为：H=8’h00,此步骤显示第一列 LED。 按照这个方法，分别: L6=1，H=8’H40;显示第二列 LED L5=1，H=8’H78;显示第三列 LED … … L0=1，H=8’H40;显示第八列 LED 每条语句持续时间小于( 1 / 8 ) * ( 1 /25 ) s；如此构成第一幅图像。接下来使数据向左移动，只需重复上述步骤，唯一不同的是以前的L7 的那一列数据不再是 H=8’h00，而是 H=8’H40；L6 的数据 H=8’H78变成同理，依次向后移动一位。这样一个移动后，又显示了一屏。之后就按照这个规律对后来的数据进行如此操作，形成连续的可移动的图像了。 程序流程图参考如下： 如图，按照图二、图三所示的程序流程图即可达到显示一个向左流动的字符运动效果。 图二、程序流程图 图三、任务 display 的流程图 系统设计循环移动字符串的各字符编码如下（使用 PCtoLCD2002 取字模软件） V：00H 40H 78H 04H 02H 04H 78H 40H e: 00H 3CH 52H 92H 92H 52H 34H 00H r: 00H 00H 80H FEH 10H 20H 40H 40H i: 00H 00H 00H 20H BFH 02H 00H 00H l: 00H 00H 00H 7EH 02H 02H 00H 00H o: 00H 3CH 42H 42H 42H 3CH 00H 00H g: 00H 00H 64H 92H 92H 6CH 00H 00H H: 00H FEH 10H 10H 10H 10H FEH 00H D: 00H 7EH 42H 42H 42H 3CH 00H ...
