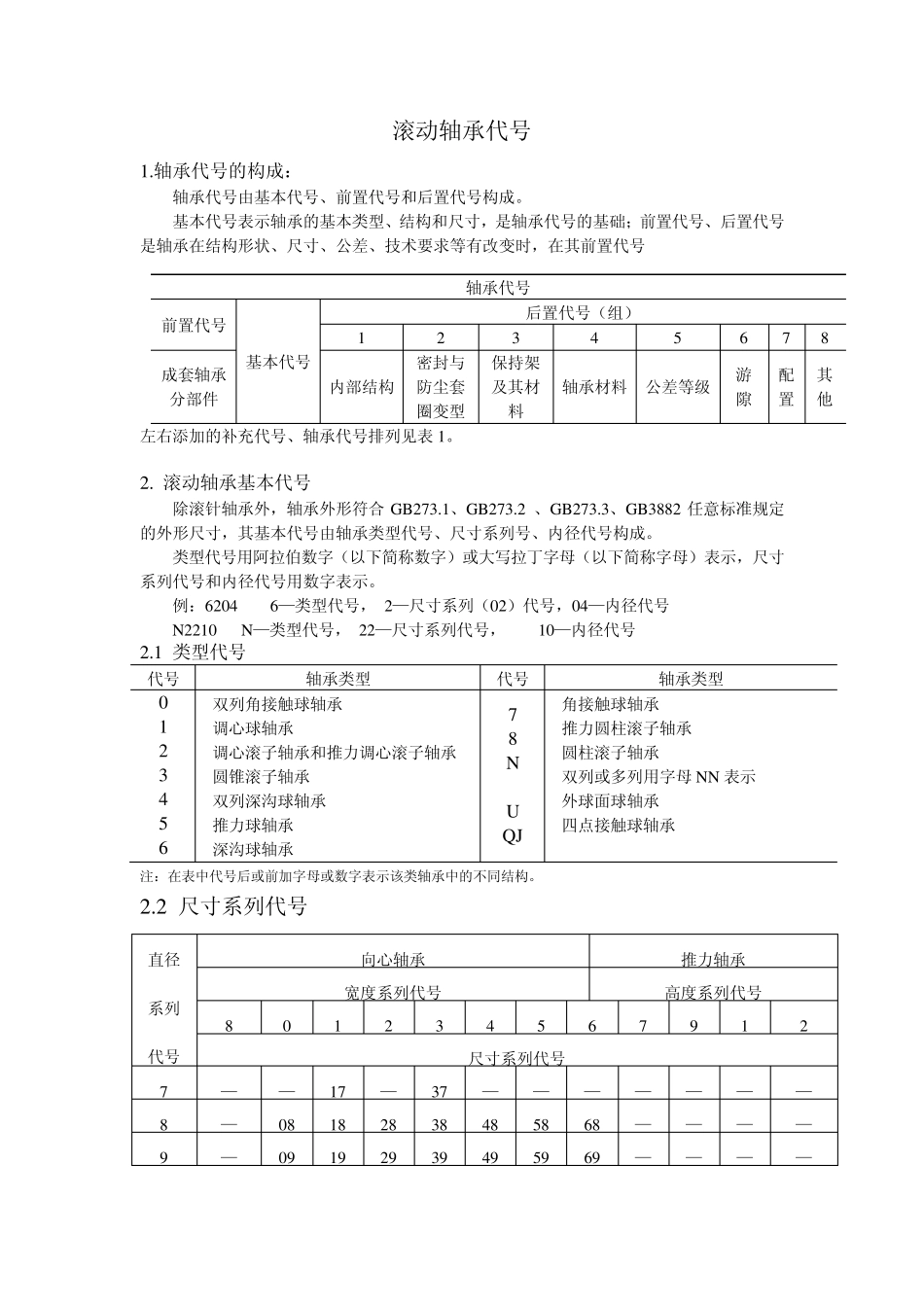

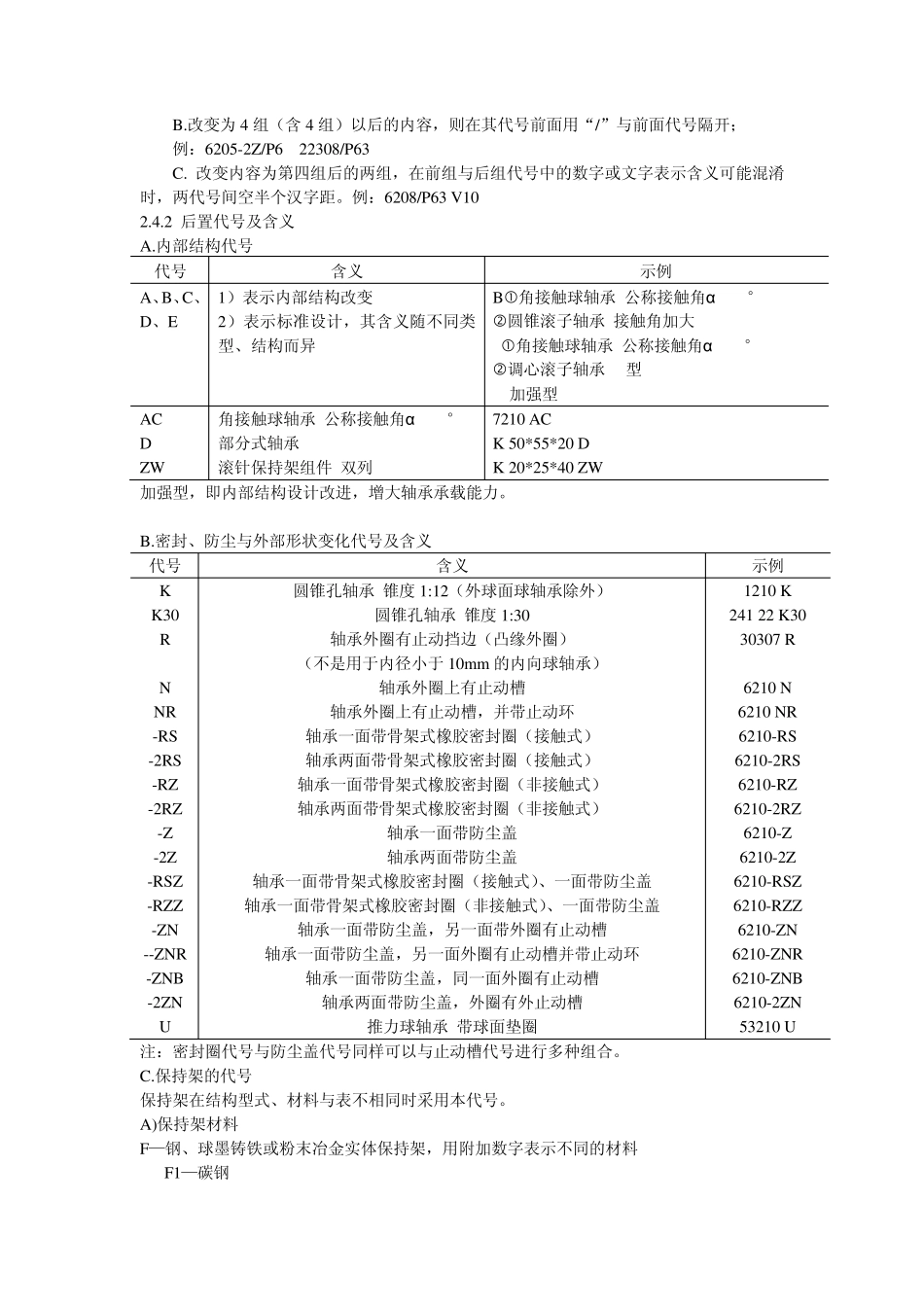

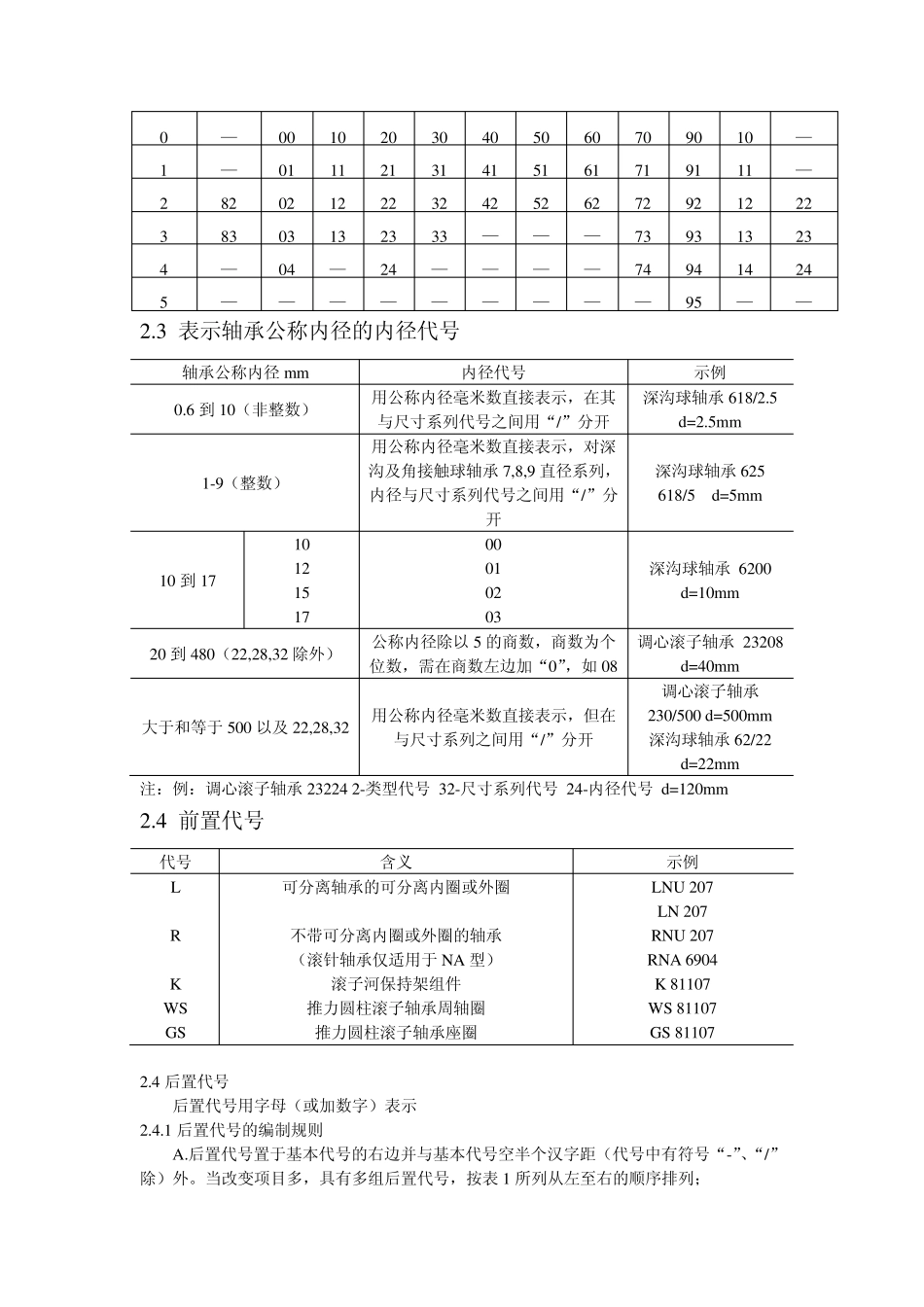

滚动轴承代号 1.轴承代号的构成： 轴承代号由基本代号、前置代号和后置代号构成。 基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础；前置代号、后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其前置代号 左右添加的补充代号、轴承代号排列见表1。 2. 滚动轴承基本代号 除滚针轴承外，轴承外形符合GB273.1、GB273.2 、GB273.3、GB3882 任意标准规定的外形尺寸，其基本代号由轴承类型代号、尺寸系列号、内径代号构成。 类型代号用阿拉伯数字（以下简称数字）或大写拉丁字母（以下简称字母）表示，尺寸系列代号和内径代号用数字表示。 例：6204 6—类型代号， 2—尺寸系列（02）代号，04—内径代号 N 2210 N —类型代号， 22—尺寸系列代号， 10—内径代号 2.1 类型代号 代号 轴承类型 代号 轴承类型 0 1 2 3 4 5 6 双列角接触球轴承 调心球轴承 调心滚子轴承和推力调心滚子轴承 圆锥滚子轴承 双列深沟球轴承 推力球轴承 深沟球轴承 7 8 N U Q J 角接触球轴承 推力圆柱滚子轴承 圆柱滚子轴承 双列或多列用字母N N 表示 外球面球轴承 四点接触球轴承 注：在表中代号后或前加字母或数字表示该类轴承中的不同结构。 2.2 尺寸系列代号 直径系列代号 向心轴承 推力轴承 宽度系列代号 高度系列代号 8 0 1 2 3 4 5 6 7 9 1 2 尺寸系列代号 7 — — 17 — 37 — — — — — — — 8 — 08 18 28 38 48 58 68 — — — — 9 — 09 19 29 39 49 59 69 — — — — 轴承代号 前置代号 基本代号 后置代号（组） 1 2 3 4 5 6 7 8 成套轴承分部件 内部结构 密封与防尘套圈变型 保持架及其材料 轴承材料 公差等级 游隙 配置 其他 0 — 00 10 20 30 40 50 60 70 90 10 — 1 — 01 11 21 31 41 51 61 71 91 11 — 2 82 02 12 22 32 42 52 62 72 92 12 22 3 83 03 13 23 33 — — — 73 93 13 23 4 — 04 — 24 — — — — 74 94 14 24 5 — — — — — — — — — 95 — — 2.3 表示轴承公称内径的内径代号 轴承公称内径 m m 内径代号 示例 0.6 到 10（非整数） 用公称内径毫米数直接表示，在其与尺寸系列代号之间用“/”分开 深沟球轴承 618/2.5 d=2.5m m 1-9（整数） 用公称内径毫米数直...
