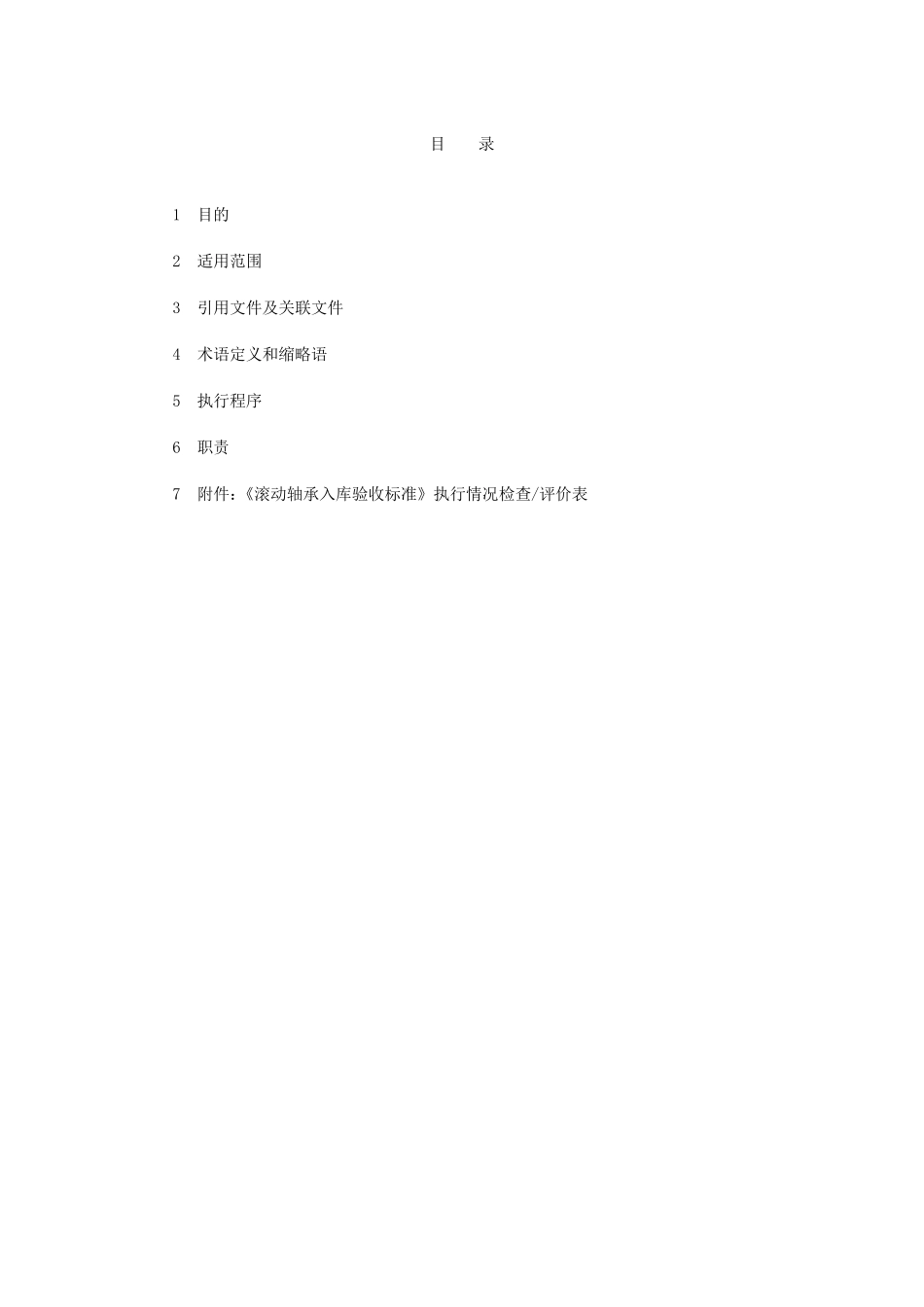

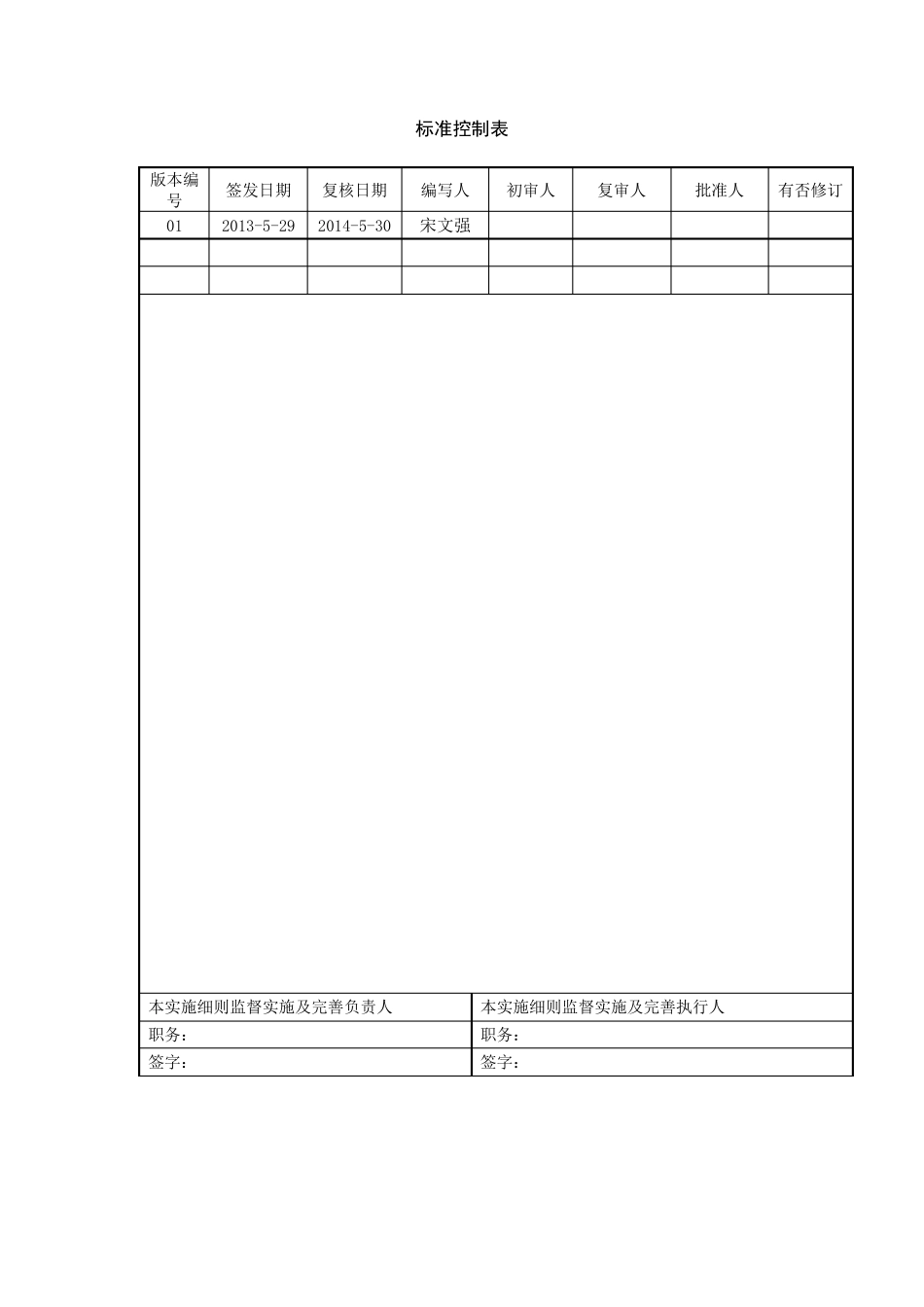

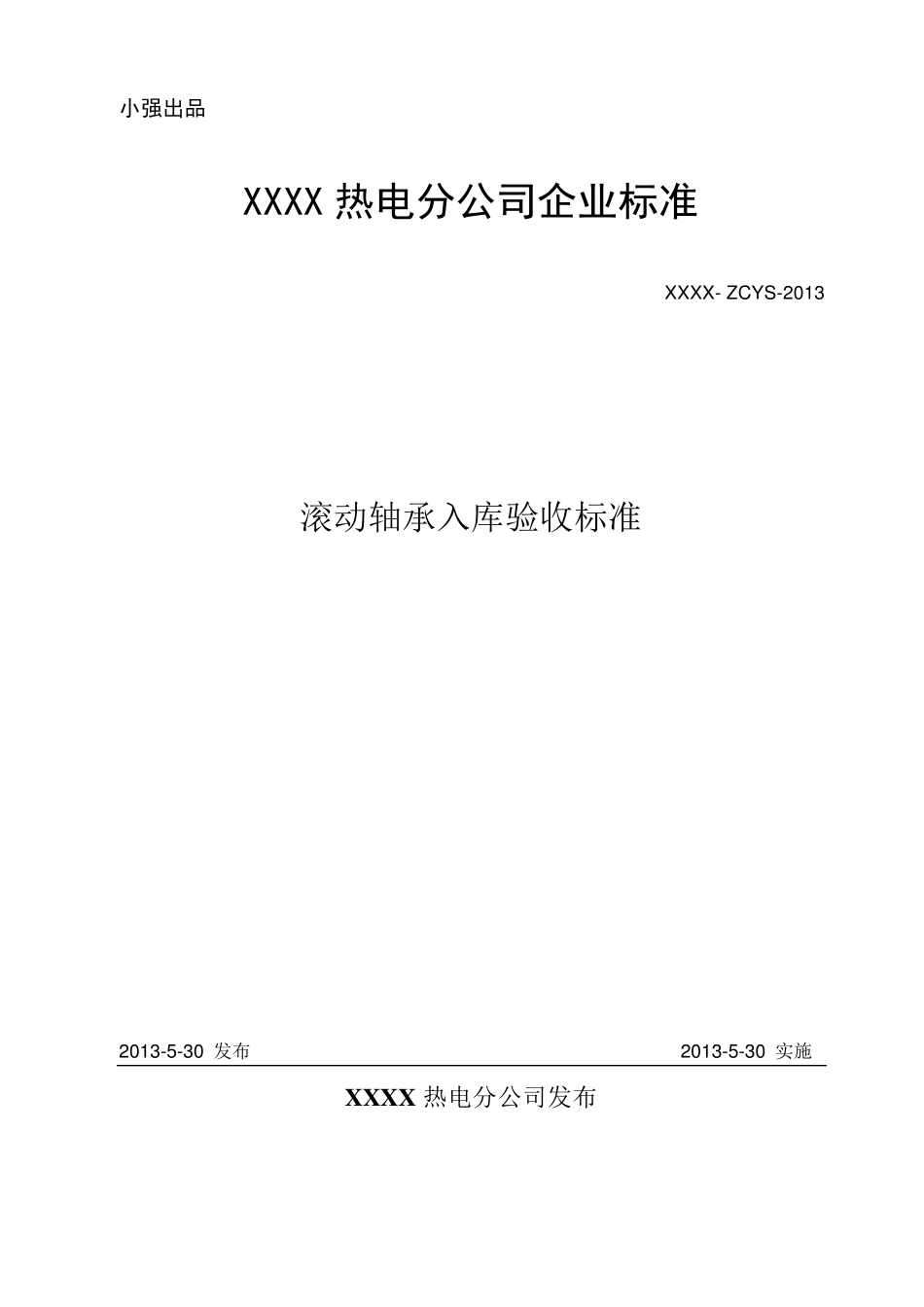

小强出品 XXXX 热电分公司企业标准 XXXX- ZCYS-2013 滚动轴承入库验收标准 2013-5-30 发布 2013-5-30 实施 X X X X 热电分公司发布 标准控制表 版本编号 签发日期 复核日期 编写人 初审人 复审人 批准人 有否修订 01 2013-5-29 2014-5-30 宋文强 本实施细则监督实施及完善负责人 本实施细则监督实施及完善执行人 职务： 职务： 签字： 签字： 目 录 1 目的 2 适用范围 3 引用文件及关联文件 4 术语定义和缩略语 5 执行程序 6 职责 7 附件：《滚动轴承入库验收标准》执行情况检查/评价表 1 目的 为了严格控制滚动轴承产品质量，规范滚动轴承验收方法，为采购滚动轴承的验收工作提供指导依据，特制定本标准。 2 适用范围 适用于XX 公司滚动轴承采购中，专业人员进行入库验收工作。由于市场上一些假冒产品仿真程度非常高，靠常规的验收手段无法准确鉴定其真伪，当发生产品质量有疑问又无法确定其真伪时，需委托有资质的权威机构进行鉴定并给出结论。另外，计划每年将XX 公司采购轴承的所有品牌抽取5%的量进行权威鉴定。 3 引用文件及关联文件 3.1 引用文件 《实用轴承手册》，辽宁科学出版社，2001.10 GBT307.1-2005 滚动轴承、公差 GBT307.2-2005 滚动轴承、公差的测量方法 GBT276-94 滚动轴承 深沟球轴承 外形尺寸 GBT5868-2003 滚动轴承安装尺寸 4 术语定义和缩略语 滚动轴承形式多样，不同的系列其游隙及各尺寸标准也不同，国家颁布的各类轴承标准较多，并且几 家知 名 品牌如 瑞 典 SKF、德 国FAG、日 本NSK、美 国TIMKEN、瓦 轴ZWZ 等 ，均有自 己 公司产品的尺寸标准，故 本标准只 提供滚动轴承验收的方法和部 分 标准。 深沟球轴承示 意 图 D-轴承公称 外径 ，d-轴承公称 内 径 ，B-公称 宽 度 游隙： 分 为径 向 游隙和轴向 游隙。 径 向 游隙： 无外载 荷 作用时，一个 套 圈 相 对 另一套 圈 从 一个 径 向 偏 心 极 限 位 置 ，移 向 相反 极 限 位 置 的径 向 距 离 的平 均 值 。 轴 向 游 隙 ： 无 外 载 荷 作 用 时 ， 一 个 套 圈 相 对 另 一 套 圈 ， 从 一 个 轴 向 极 限 位 置 移 向 相 反 的极 限 位 置 的 轴 向 距 离 的 平 均 值 。 5 执 行 程 序 5.1 型 号 、 包 装 验 收 5.1.1 查 看 型...
