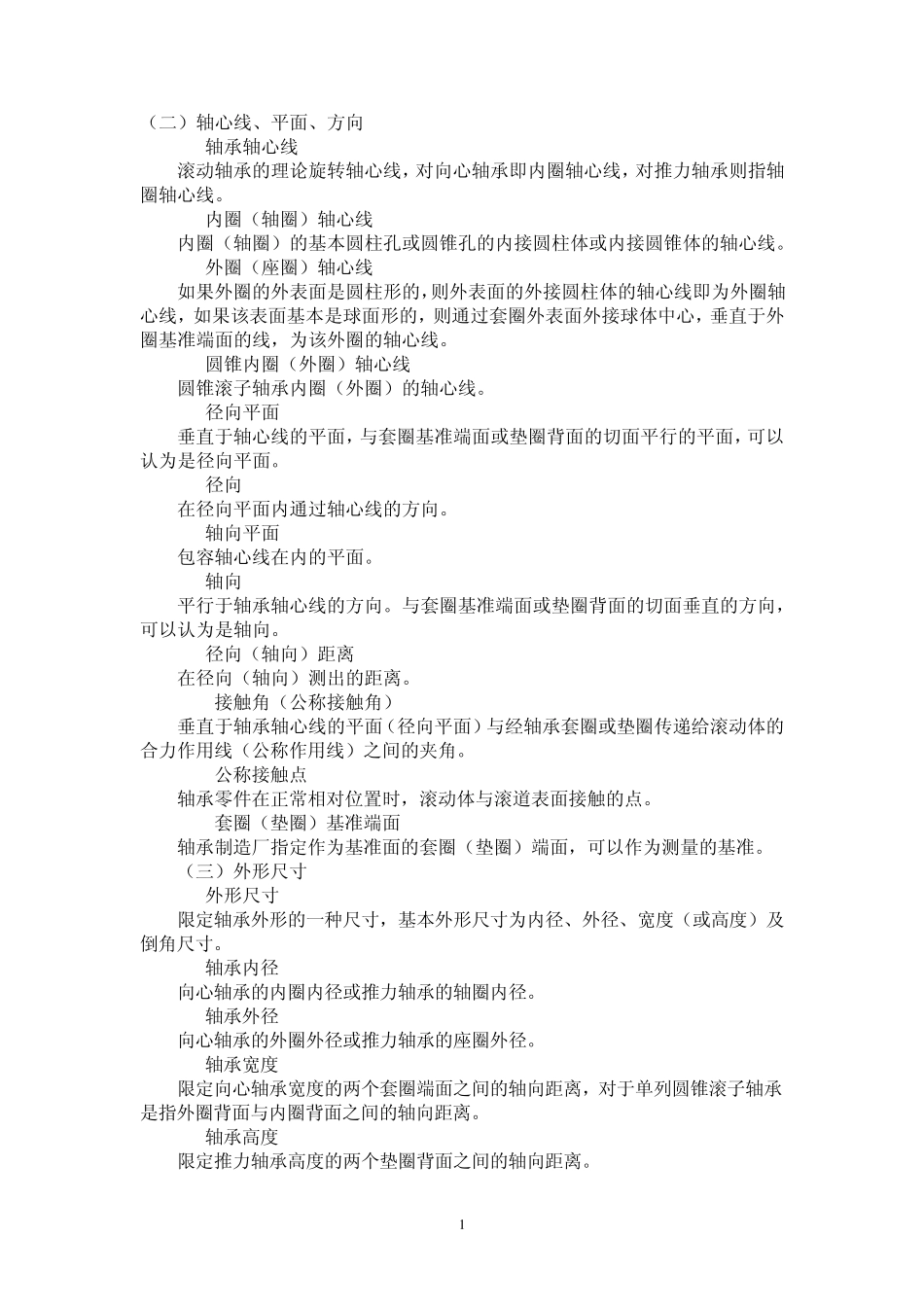

1 （二）轴心线、平面、方向 1. 轴承轴心线 bearing axis 滚动轴承的理论旋转轴心线，对向心轴承即内圈轴心线，对推力轴承则指轴圈轴心线。 2. 内圈（轴圈）轴心线 inner ring (shaft washer)axis 内圈（轴圈）的基本圆柱孔或圆锥孔的内接圆柱体或内接圆锥体的轴心线。 3. 外圈（座圈）轴心线 outer ring (housing washer)axis 如果外圈的外表面是圆柱形的，则外表面的外接圆柱体的轴心线即为外圈轴心线，如果该表面基本是球面形的，则通过套圈外表面外接球体中心，垂直于外圈基准端面的线，为该外圈的轴心线。 4. 圆锥内圈（外圈）轴心线 cone (cup)axis 圆锥滚子轴承内圈（外圈）的轴心线。 5. 径向平面 radial plane 垂直于轴心线的平面，与套圈基准端面或垫圈背面的切面平行的平面，可以认为是径向平面。 6. 径向 radial direction 在径向平面内通过轴心线的方向。 7. 轴向平面 axial plane 包容轴心线在内的平面。 8. 轴向 axial direction 平行于轴承轴心线的方向。与套圈基准端面或垫圈背面的切面垂直的方向，可以认为是轴向。 9. 径向（轴向）距离 radial (axial) distance 在径向（轴向）测出的距离。 10. 接触角（公称接触角） contace angle (nominal contact angle) 垂直于轴承轴心线的平面（径向平面）与经轴承套圈或垫圈传递给滚动体的合力作用线（公称作用线）之间的夹角。 11. 公称接触点 nominal contact point 轴承零件在正常相对位置时，滚动体与滚道表面接触的点。 12. 套圈（垫圈）基准端面 reference face of a ring (a washer) 轴承制造厂指定作为基准面的套圈（垫圈）端面，可以作为测量的基准。 （三）外形尺寸 1. 外形尺寸 boundary dimension 限定轴承外形的一种尺寸，基本外形尺寸为内径、外径、宽度（或高度）及倒角尺寸。 2. 轴承内径 bearing bore diameter 向心轴承的内圈内径或推力轴承的轴圈内径。 3. 轴承外径 bearing outside diameter 向心轴承的外圈外径或推力轴承的座圈外径。 4. 轴承宽度 bearing width 限定向心轴承宽度的两个套圈端面之间的轴向距离，对于单列圆锥滚子轴承是指外圈背面与内圈背面之间的轴向距离。 5. 轴承高度 bearing height 限定推力轴承高度的两个垫圈背面之间的轴向距离。 2 6. 套圈（垫圈）倒角尺寸 ring (washer)chamfer dimension 套圈（垫圈）倒角表面在径向...
