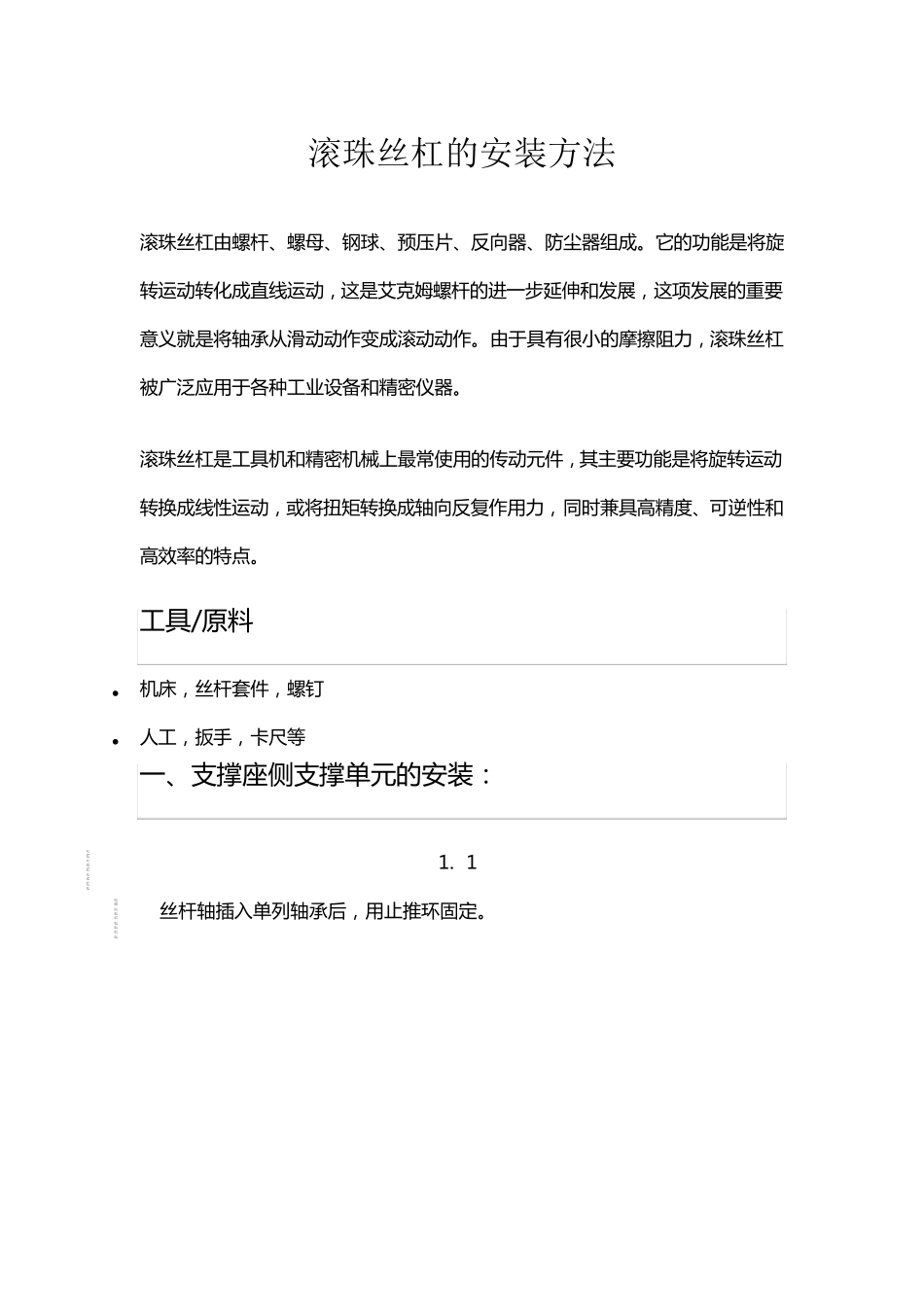

滚珠丝杠的安装方法 滚 珠 丝 杠 由 螺 杆 、螺 母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动，这是艾克姆螺 杆 的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚 动动作。由 于具有很小的摩擦阻力，滚 珠 丝 杠被广泛应用于各种工业设备和精密仪器。 滚 珠 丝 杠 是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。 工具/原料 • 机床，丝 杆 套件，螺 钉 • 人工，扳手，卡尺等 一、支撑座侧支撑单元的安装： 1. 1 丝 杆 轴插入单列轴承后，用止推环固定。 用 止 推 环 固 定 后 ， 将 轴 承 插 入 支 撑 座 内 。 2. 3 安 装 精 度 参 考 值 ： 偏 心 倾 斜 有 间 隙 时 ： 20-30μm 1/2000max 预 压 式 螺 母 ： 15-25μM 1/3000max 有 高 精 度 要 求 : 10μm 以 下 1/5000max 二 ， 滚 珠 丝 杠 往 工 作 台 和 底 座 上 安 装 ： 先 调 整 到 安 装 精 度 参 考 值 以 内 。 以 固定侧支撑单元为基准时，请将螺母外径与工 作 台 螺母支座 内 径调 整 至保持一定的间隙状态。 1. 3 以 工 作 台 为基准时， 对于方形支撑单元使用薄垫片调 整 中心高度 ， 对于法兰型支撑单元要将螺母外径与工 作 台 螺母制作 内 径调 整 至保持一定间隙的状态。 三 ， 往 工 作 台 及 底 座 上 安 装 ： 1. 1 将 滚 珠 丝 杆 螺 母 插 入 螺 母 支 座 后 临 时 紧 锁 。（将 螺 母 放置在滚 珠 丝 杆 轴的中间位置） 2. 2 将 固定侧和支 撑侧的支 撑单元临 时 固定到基座 上 。 3. 3 移动工 作 台 与固定侧支 撑单元后 ， 将 支 撑单元拧紧 固定到基座 上 。 4. 4 固定好后 ， 将 工 作 台 移动至靠近固定侧的行程尽头附近， 幷将 工 作 台 和螺 母 支座 相互固定。 5. 5 固定好螺 母 和螺 母 支 座 。 6. 6 将 第 4 布种固定的螺 栓松开， 再次将 工 作 台 和螺 母 支 座 相互固定。推动工 作台 至固定支 撑单元处调整其中心位置， 使工 作 台 能顺畅移动， 对于精密工 作 台还需要将 丝 杆 轴调整到与 LM ...
