满堂支撑架技术交底VIP免费

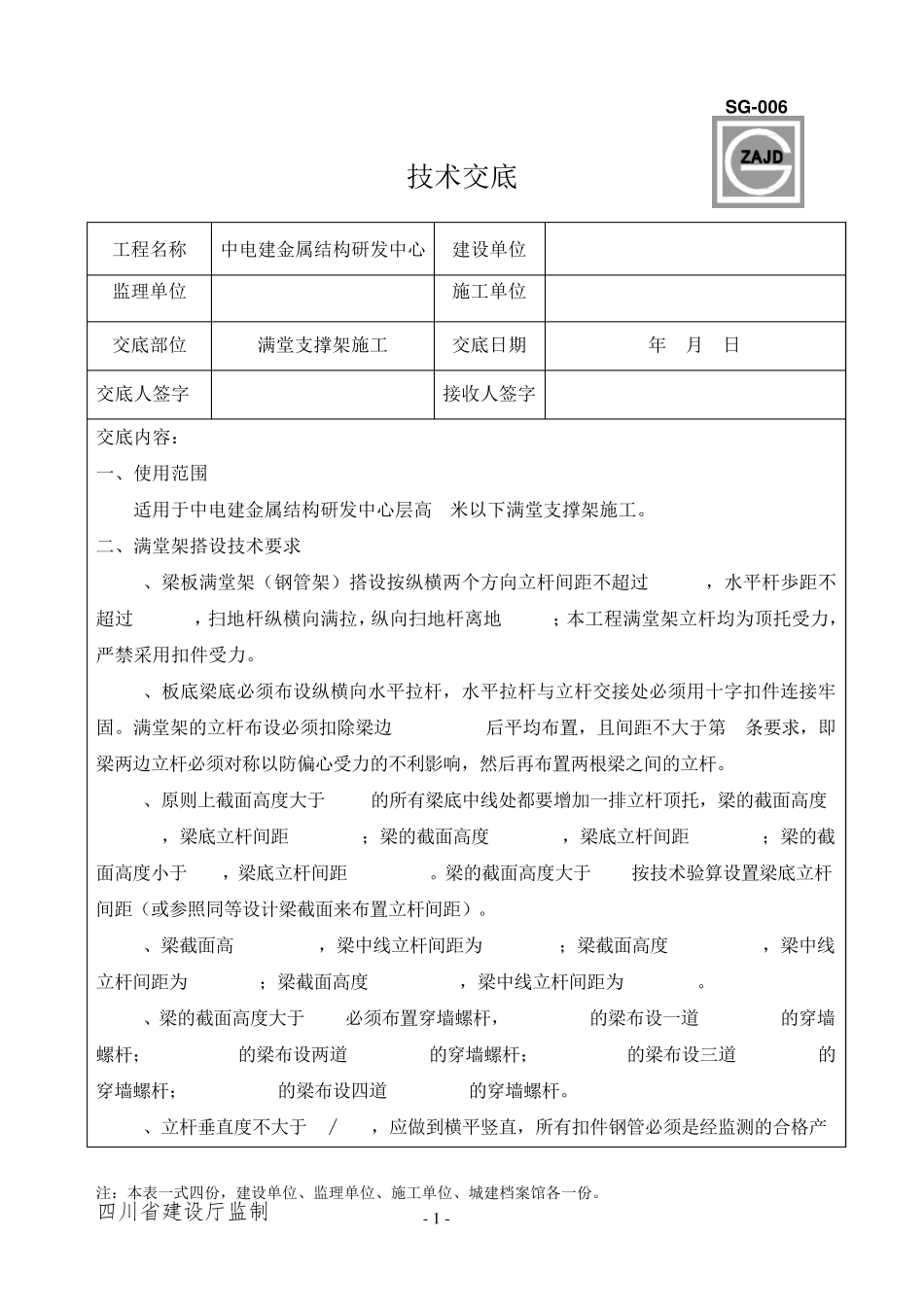

满堂支撑架技术交底_第1页
1/13

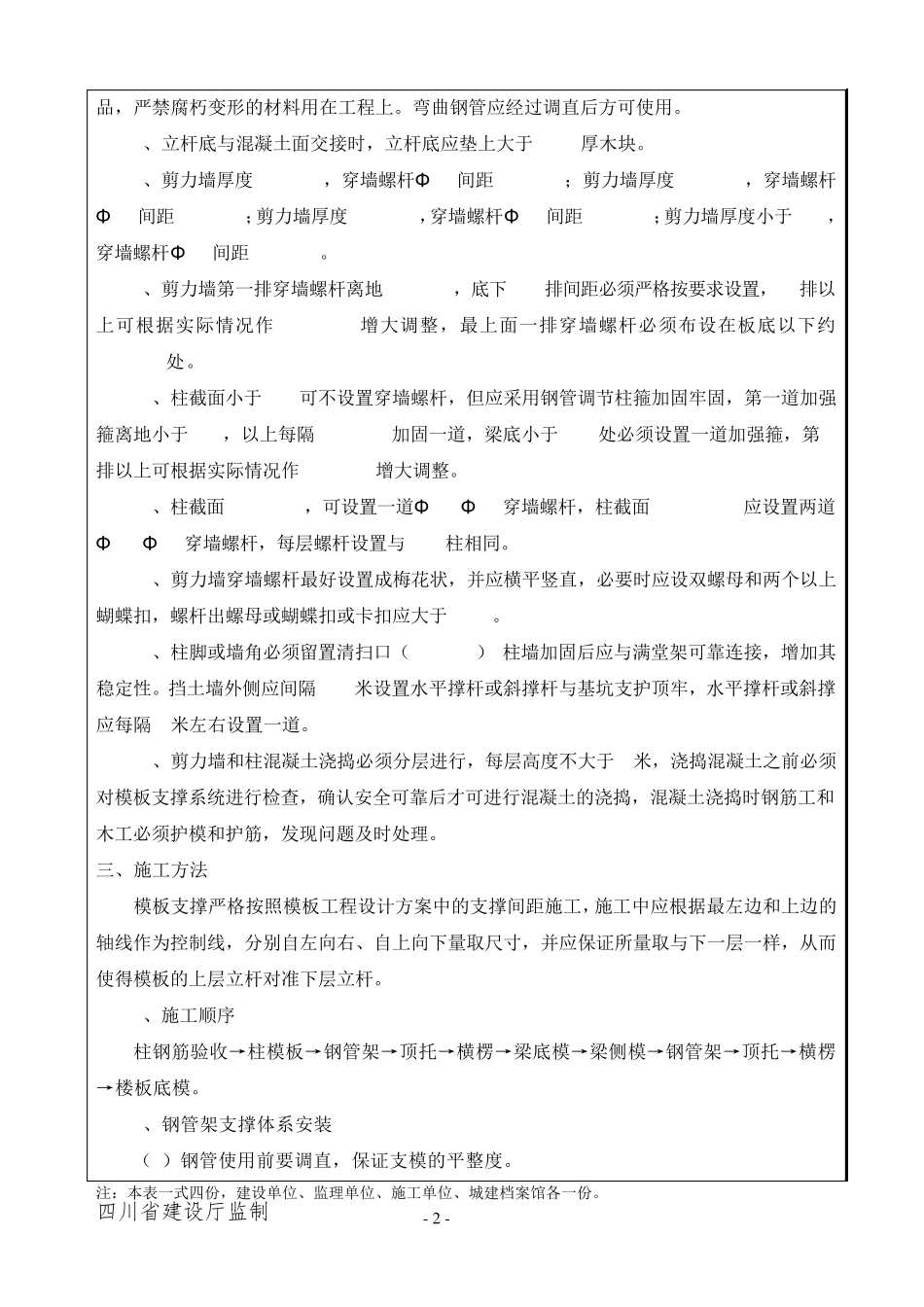

满堂支撑架技术交底_第2页
2/13

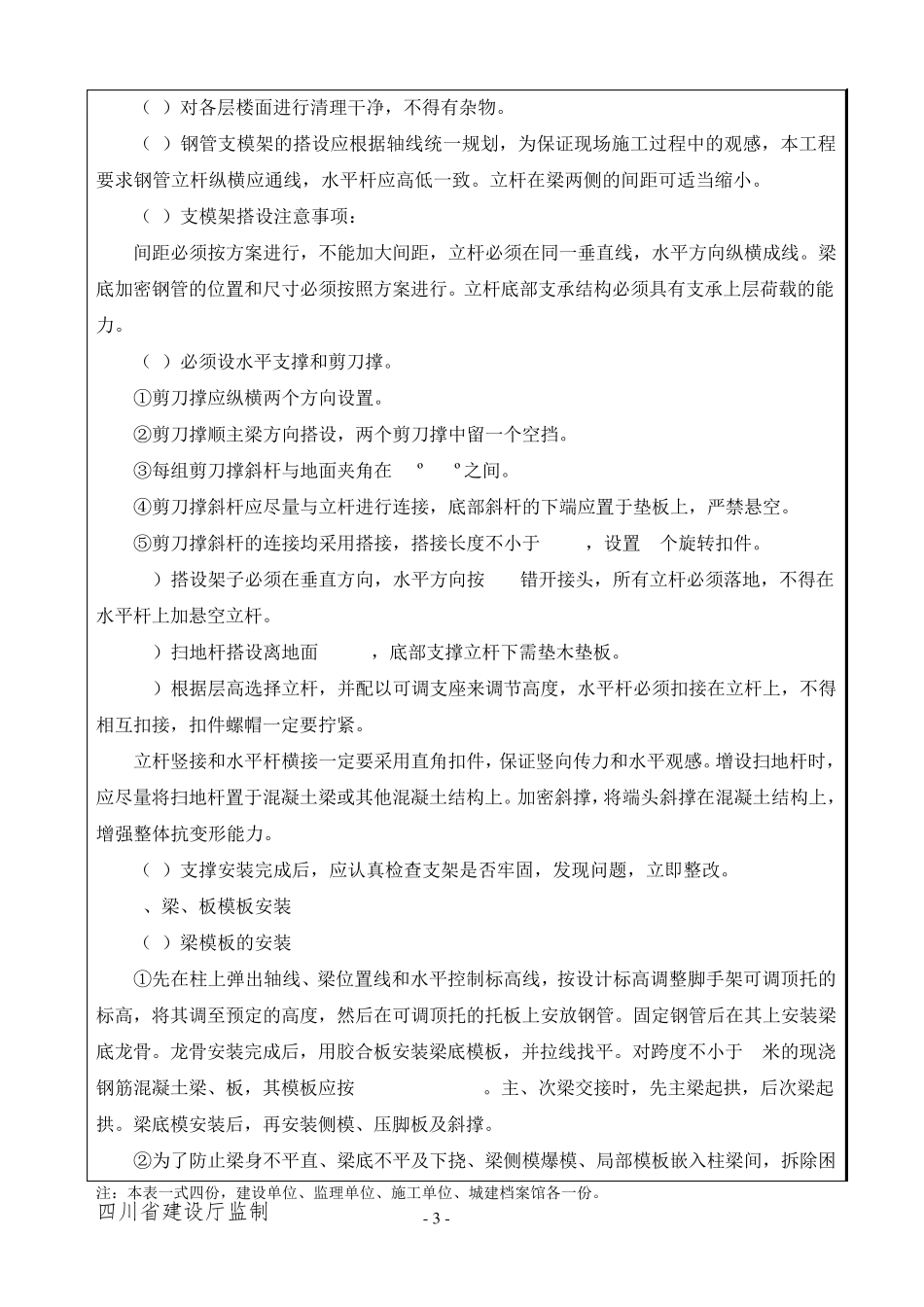

满堂支撑架技术交底_第3页
3/13
注:本表一式四份,建设单位、监理单位、施工单位、城建档案馆各一份。 四川省建设厅监制 - 1 - SG-006 技术交底 工程名称 中电建金属结构研发中心 建设单位 监理单位 施工单位 交底部位 满堂支撑架施工 交底日期 年 月 日 交底人签字 接收人签字 交底内容: 一、使用范围 适用于中电建金属结构研发中心层高 5米以下满堂支撑架施工。 二、满堂架搭设技术要求 1、梁板满堂架(钢管架)搭设按纵横两个方向立杆间距不超过 900mm,水平杆歩距不超过 1800mm,扫地杆纵横向满拉,纵向扫地杆离地 200mm;本工程满堂架立杆均为顶托受力,严禁采用扣件受力。 2、板底梁底必须布设纵横向水平拉杆,水平拉杆与立杆交接处必须用十字扣件连接牢固。满堂架的立杆布设必须扣除梁边 200-300mm后平均布置,且间距不大于第 1条要求,即梁两边立杆必须对称以防偏心受力的不利影响,然后再布置两根梁之间的立杆。 3、原则上截面高度大于 500的所有梁底中线处都要增加一排立杆顶托,梁的截面高度700-900,梁底立杆间距 600-800;梁的截面高度500-700,梁底立杆间距 700-900;梁的截面高度小于 500,梁底立杆间距 800-1000。梁的截面高度大于 900按技术验算设置梁底立杆间距(或参照同等设计梁截面来布置立杆间距)。 4、梁截面高 900-1200,梁中线立杆间距为 550-600;梁截面高度1200-1500,梁中线立杆间距为 500-550;梁截面高度1500-1800,梁中线立杆间距为 450-500。 5、梁的截面高度大于 700必须布置穿墙螺杆,700-1000的梁布设一道@350-400的穿墙螺杆;1000-1300的梁布设两道@350-400的穿墙螺杆;1300-1600的梁布设三道@350-400的穿墙螺杆;1600-1900的梁布设四道@350-400的穿墙螺杆。 6、立杆垂直度不大于 1∕200,应做到横平竖直,所有扣件钢管必须是经监测的合格产注:本表一式四份,建设单位、监理单位、施工单位、城建档案馆各一份。 四川省建设厅监制 - 2 - 品,严禁腐朽变形的材料用在工程上。弯曲钢管应经过调直后方可使用。 7、立杆底与混凝土面交接时,立杆底应垫上大于 50mm厚木块。 8、剪力墙厚度 500-600,穿墙螺杆Φ 12间距 350-400;剪力墙厚度 400-500,穿墙螺杆Φ 12间距 400-450;剪力墙厚度 300-400,穿墙螺杆Φ 10间距 450-500;剪力墙厚度小于 300,穿墙螺杆Φ 10间距 550-600。 9、剪力墙第一排穿墙螺杆离地 200-250,底下 3-4排间距必须严格按要求设置, 4排以上可...
