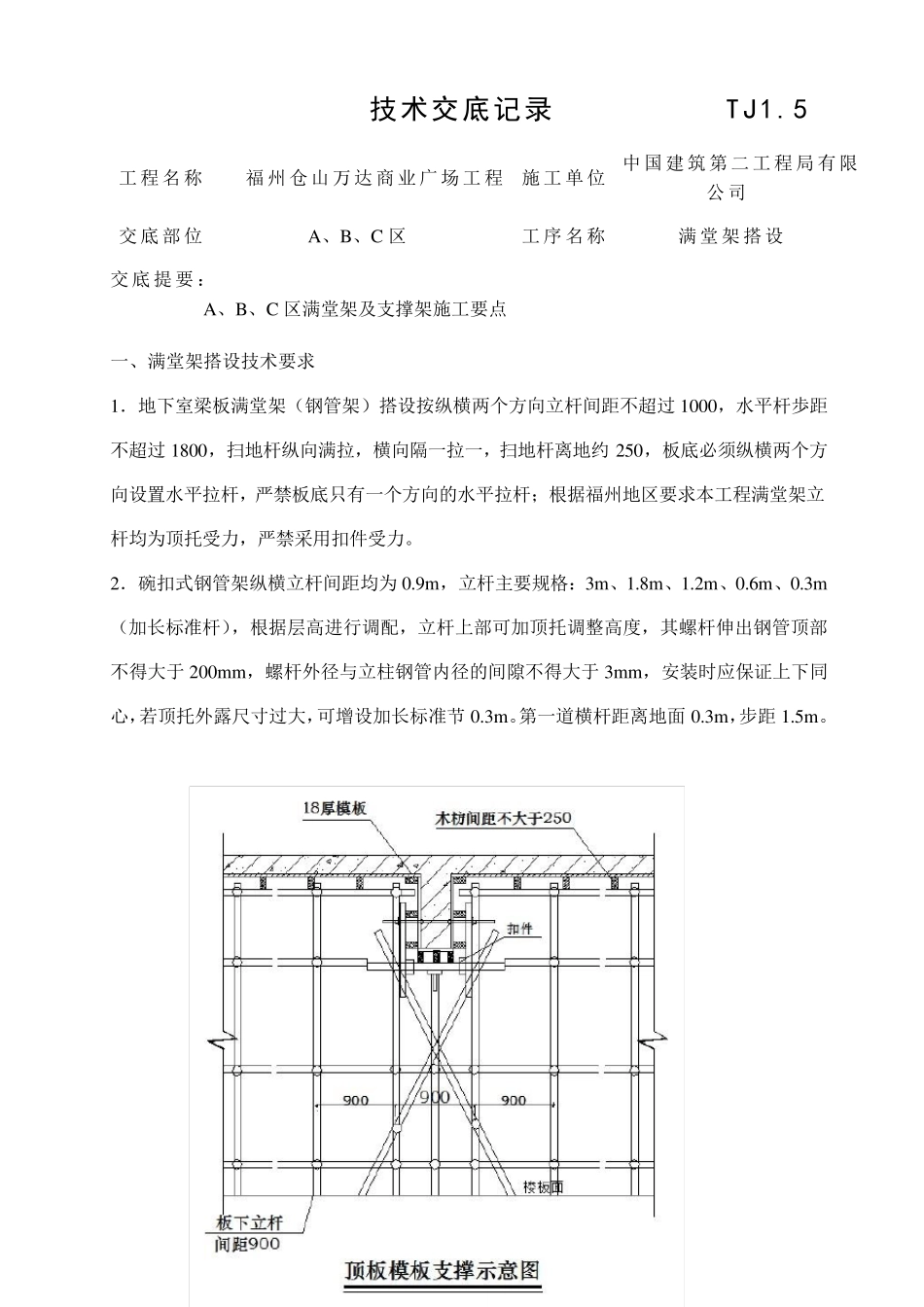

- 1 - 技术交底记录 TJ1.5 工程名称 福州仓山万达商业广场工程 施工单位 中国建筑第二工程局有限公司 交底部位 A、B、C 区 工序 名称 满 堂 架 搭 设 交底提 要 ： A、B、C 区满堂架及支撑架施工要点 一、满堂架搭设技术要求 1．地下室梁板满堂架（钢管架）搭设按纵横两个方向立杆间距不超过 1000，水平杆歩距不超过 1800，扫地杆纵向满拉，横向隔一拉一，扫地杆离地约 250，板底必须纵横两个方向设置水平拉杆，严禁板底只有一个方向的水平拉杆；根据福州地区要求本工程满堂架立杆均为顶托受力，严禁采用扣件受力。 2．碗扣式钢管架纵横立杆间距均为 0.9m，立杆主要规格：3m、1.8m 、1.2m 、0.6m 、0.3m（加长标准杆），根据层高进行调配，立杆上部可加顶托调整高度，其螺杆伸出钢管顶部不得大于 200mm，螺杆外径与立柱钢管内径的间隙不得大于 3mm，安装时应保证上下同心，若顶托外露尺寸过大，可增设加长标准节 0.3m。第一道横杆距离地面 0.3m，步距 1.5m。 - 2 - 3 ．板底梁底必须布设纵横向水平拉杆，水平拉杆与立杆交接处必须用十字扣件连接牢固。满堂架的立杆布设必须扣除梁边 2 0 0 -3 0 0 后平均布置，且间距不大于第 1 条要求，即梁两边立杆必须对称以防偏心受力的不利影响，然后再布置两根梁之间的立杆。 4 ．原则上截面高度大于 5 0 0 的所有梁底中线处都要增加一排立杆顶托，梁的截面高度7 0 0 -9 0 0，梁底立杆间距 6 0 0 -8 0 0；梁的截面高度 5 0 0 -7 0 0，梁底立杆间距 7 0 0 -9 0 0；梁的截面高度小于 5 0 0，梁底立杆间距 8 0 0 -1 0 0 0。梁的截面高度大于 9 0 0 按技术验算设置梁底立杆间距（或参照同等设计梁截面来布置立杆间距）。 5 ．经验为梁截面高度 9 0 0 -1 2 0 0 ，梁中线立杆间距为 5 5 0 -6 0 0 ；梁截面高度 1 2 0 0 -1 5 0 0 ，梁中线立杆间距为 500-550 ；梁截面高度 1 5 0 0 -1 8 0 0 ，梁中线立杆间距为 4 5 0 -5 0 0 ；梁截面高度 1800-2100 ，梁中线立杆间距为 4 0 0 -4 5 0 ；梁截面高度 2 1 0 0 -2 4 0 0 ，梁中线立杆间距为3 5 0 -4 0 0 。 - 3 - 6．梁的截面高度大于 700 必须布置穿墙螺杆，700-1000 的梁布设一道@350-400 的穿墙螺杆；1000-1300 的梁布设两道@350-400 的穿墙螺杆；1300-1600 的梁布设三道@350-400...
