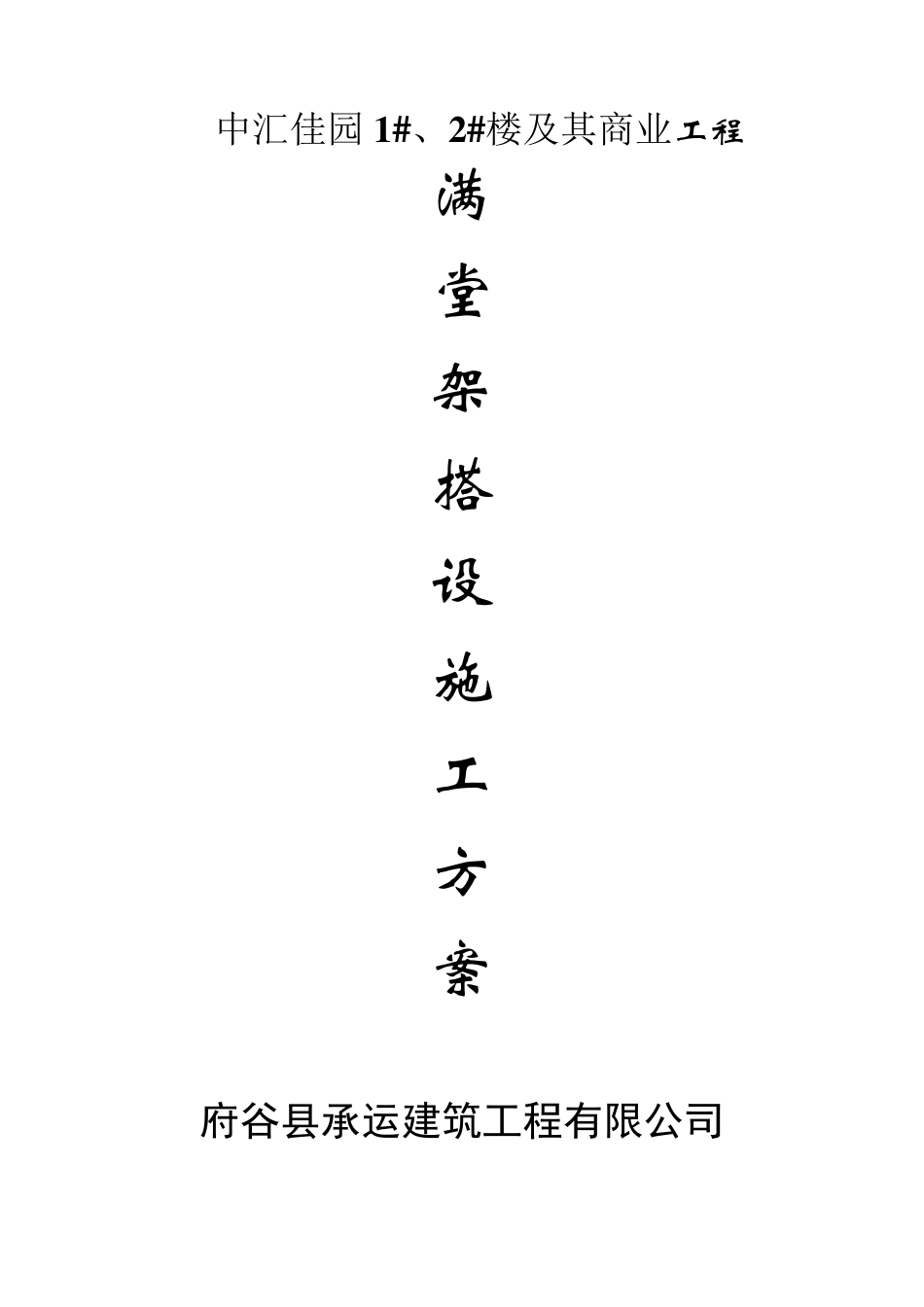

中汇佳园1 # 、2 # 楼及其商业工 程 满 堂 架 搭 设 施 工 方 案 府谷县承运建筑工程有限公司 2011 年 10 月 24 日 一、编制依据： 1、 中国建筑科学研究院提供的中汇佳园1#、2#楼及其商业工程设计图纸 2、 中汇佳园1#、2#楼及其商业工程施工组织设计 3、 建筑地基基础工程施工质量验收规范（GB50202-2002） 4、 人防工程施工及验收规范（GBJ134-90） 5、 建筑施工手册(缩微版第二版) 6、 混凝土结构工程施工质量验收规范（GB50204-2002） 7、 建筑施工高处作业安全技术规程（JGJ80-91） 8、 高层建筑混凝土结构技术规程（JGJ3-2002） 9、 建筑安装工程资料管理规程（DBJ01-51-2003） 10、建筑结构长城杯工程质量评审标准（DBJ/T01-69-2003） 11、建筑长城杯工程质量评审标准（DBJ/T01-70-2003 ） 二、工程概况： 1、 中汇佳园1#、2#楼及其商业建筑总面积23000m 2。地下1 层，地上十三层。檐口高度46.45m 。室内外高差-0.45m 。±0.000=818.6m，为全现浇框架—剪力墙结构。 2、 结构抗震等级为：框架—剪力墙，四级。 三、工程各部位结构尺寸： 1 、 中汇佳园1 # 、2 # 楼及其商业地下部分： 结构形式 框架—剪力墙 层高（m ） 地下一层：5.1 板厚度（m m ） 底板:主楼600，裙楼400 主楼:160 裙楼:250 墙体厚度（m m ） 外墙：400 内墙：300、250 框架柱截面尺寸（m m ） 600*600、450*600、500*500 梁截面尺寸（m m ） 550*1200、550*1000、400*800 四、满堂架搭设技术要求 1．地下室梁板满堂架（钢管架）搭设按纵横两个方向立杆间距不超过 1000，水平杆歩距不超过 1800，扫地杆纵向满拉，横向隔一拉一，扫地杆离地约 250，板底必须纵横两个方向设置水平拉杆，严禁板底只有一个方向的水平拉杆；本工程满堂架立杆均为顶托受力，严禁采用扣件受力。 2．碗扣式钢管架纵横立杆间距均为 0.9m ，立杆主要规格：4.5m 、3m 、1.8m 、1.5m 、0.6m 、0.3m （加长标准杆），根据层高进行调配，立杆上部可加顶托调整高度，其螺杆伸出钢管顶部不得大于 200m m ，螺杆外径与立柱钢管内径的间隙不得大于 3m m ，安装时应保证上下同心，若顶托外露尺寸过大，可增设加长标准节 0.3m 。第一道横杆距离地面 0.3m ，步距 1.5m 。 3．板底梁底必须布设纵横向水平拉杆，水平拉杆与立杆交接处必须用十字扣件连接牢固。满堂架的立杆布设必须扣除梁边200-...
