潮流计算的MATLAB源程序VIP免费

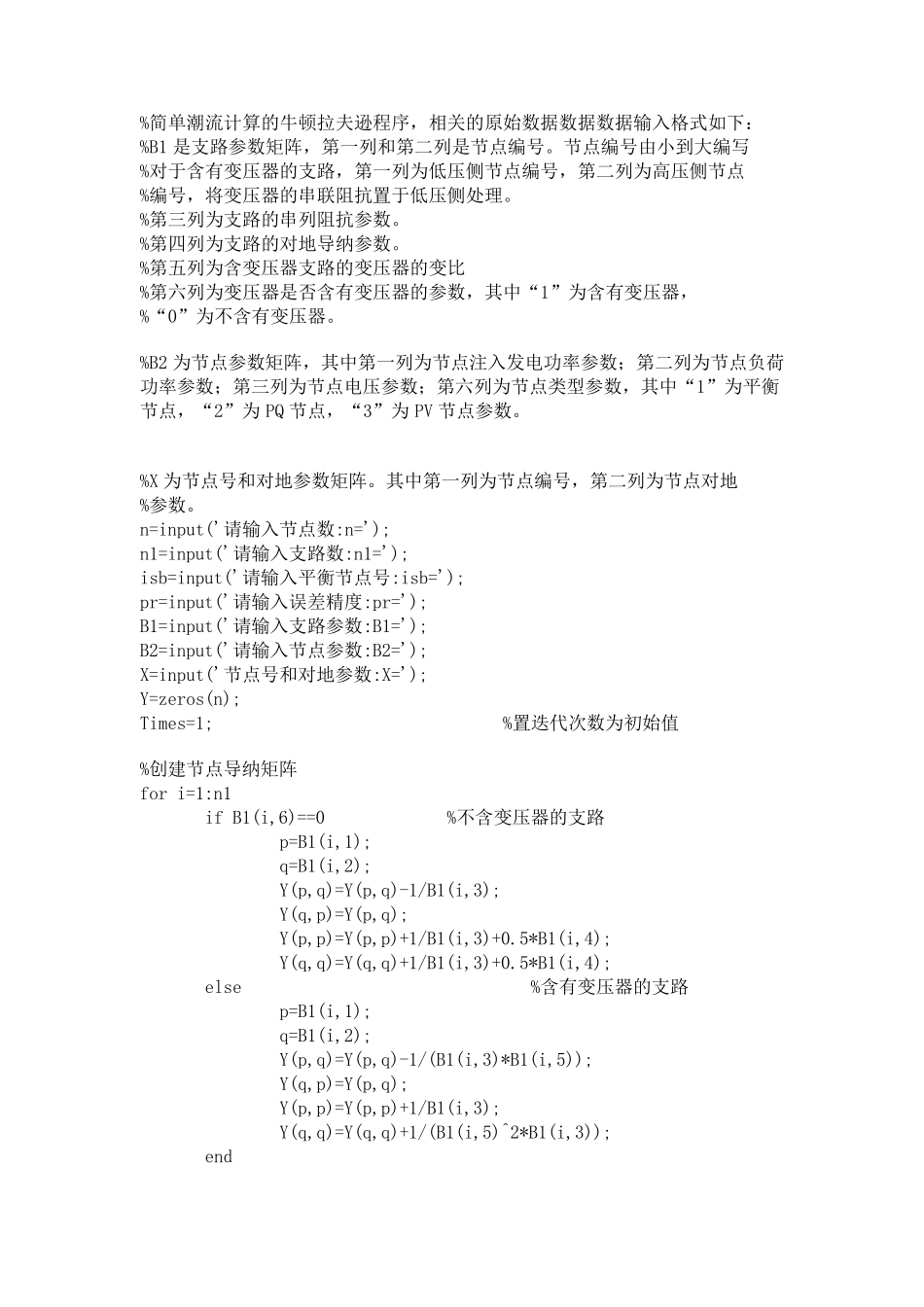

潮流计算的MATLAB源程序_第1页
1/9

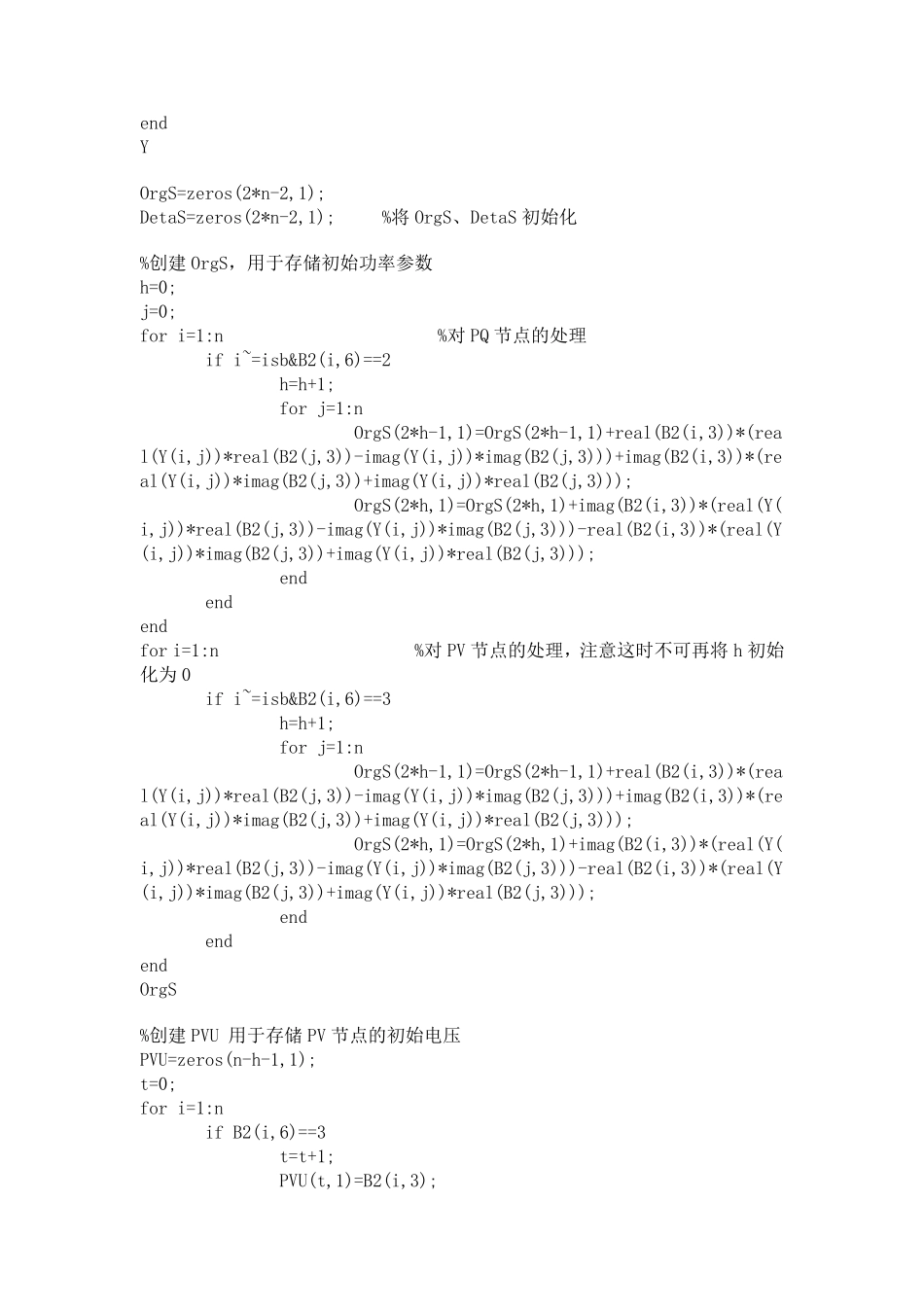

潮流计算的MATLAB源程序_第2页
2/9

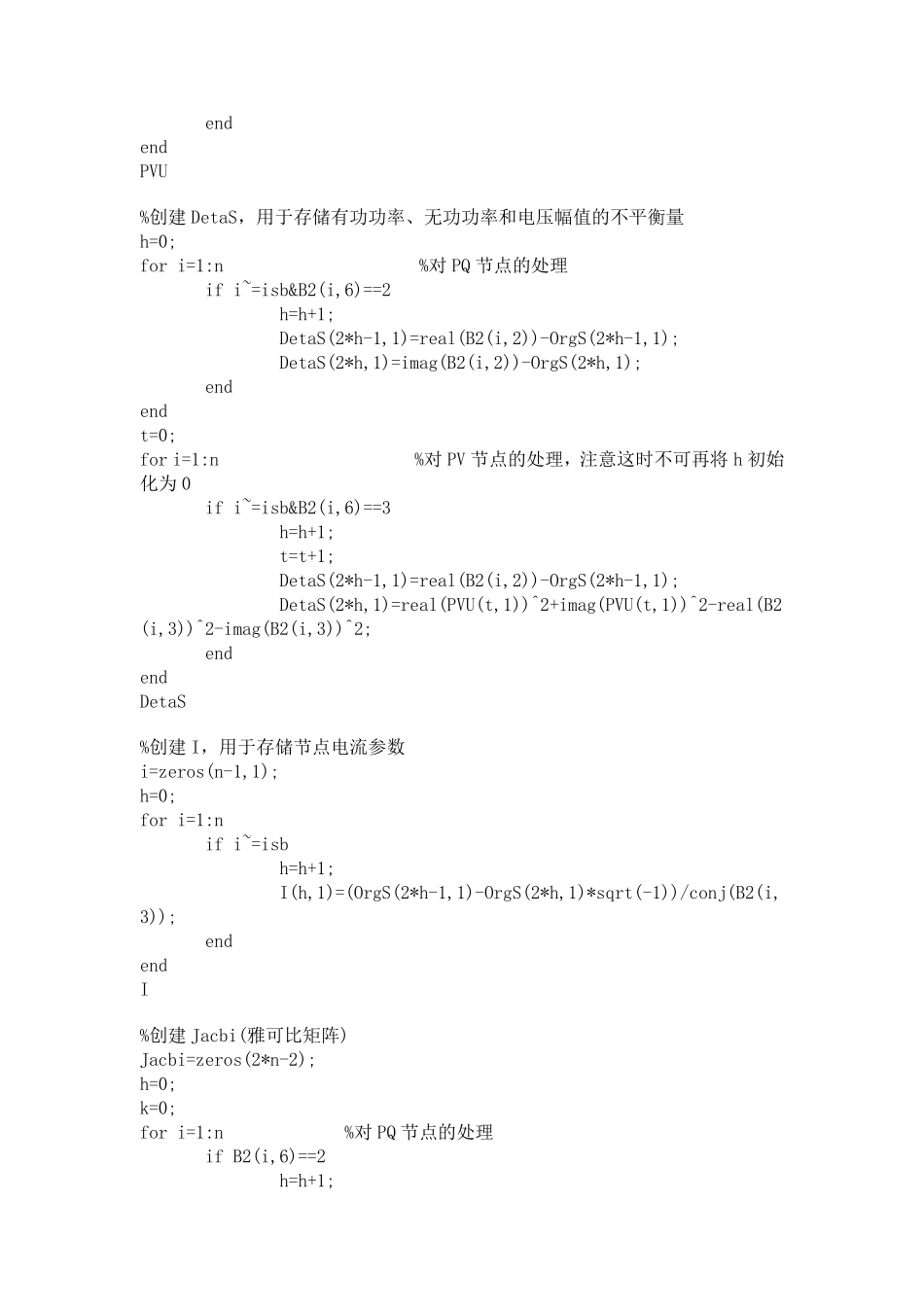

潮流计算的MATLAB源程序_第3页
3/9
%简单潮流计算的牛顿拉夫逊程序,相关的原始数据数据数据输入格式如下: %B1 是支路参数矩阵,第一列和第二列是节点编号。节点编号由小到大编写 %对于含有变压器的支路,第一列为低压侧节点编号,第二列为高压侧节点 %编号,将变压器的串联阻抗置于低压侧处理。 %第三列为支路的串列阻抗参数。 %第四列为支路的对地导纳参数。 %第五列为含变压器支路的变压器的变比 %第六列为变压器是否含有变压器的参数,其中“1”为含有变压器, %“0”为不含有变压器。 %B2 为节点参数矩阵,其中第一列为节点注入发电功率参数;第二列为节点负荷功率参数;第三列为节点电压参数;第六列为节点类型参数,其中“1”为平衡节点,“2”为PQ 节点,“3”为PV 节点参数。 %X 为节点号和对地参数矩阵。其中第一列为节点编号,第二列为节点对地 %参数。 n=input('请输入节点数:n='); n1=input('请输入支路数:n1='); isb=input('请输入平衡节点号:isb='); pr=input('请输入误差精度:pr='); B1=input('请输入支路参数:B1='); B2=input('请输入节点参数:B2='); X=input('节点号和对地参数:X='); Y=zeros(n); Times=1; %置迭代次数为初始值 %创建节点导纳矩阵 for i=1:n1 if B1(i,6)==0 %不含变压器的支路 p=B1(i,1); q=B1(i,2); Y(p,q)=Y(p,q)-1/B1(i,3); Y(q,p)=Y(p,q); Y(p,p)=Y(p,p)+1/B1(i,3)+0.5*B1(i,4); Y(q,q)=Y(q,q)+1/B1(i,3)+0.5*B1(i,4); else %含有变压器的支路 p=B1(i,1); q=B1(i,2); Y(p,q)=Y(p,q)-1/(B1(i,3)*B1(i,5)); Y(q,p)=Y(p,q); Y(p,p)=Y(p,p)+1/B1(i,3); Y(q,q)=Y(q,q)+1/(B1(i,5)^2*B1(i,3)); end end Y OrgS=zeros(2*n-2,1); DetaS=zeros(2*n-2,1); %将OrgS、DetaS 初始化 %创建 OrgS,用于存储初始功率参数 h=0; j=0; for i=1:n %对 PQ 节点的处理 if i~=isb&B2(i,6)==2 h=h+1; for j=1:n OrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))+imag(B2(i,3))*(real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3))); OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))-real(B2(i,3))*(real(Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3))); end end end for i=1:n %对 PV 节点的处理,注意这时不可再将h 初始化为 0 if i~=isb&B2(i,6)==3 h=h+1; fo...
