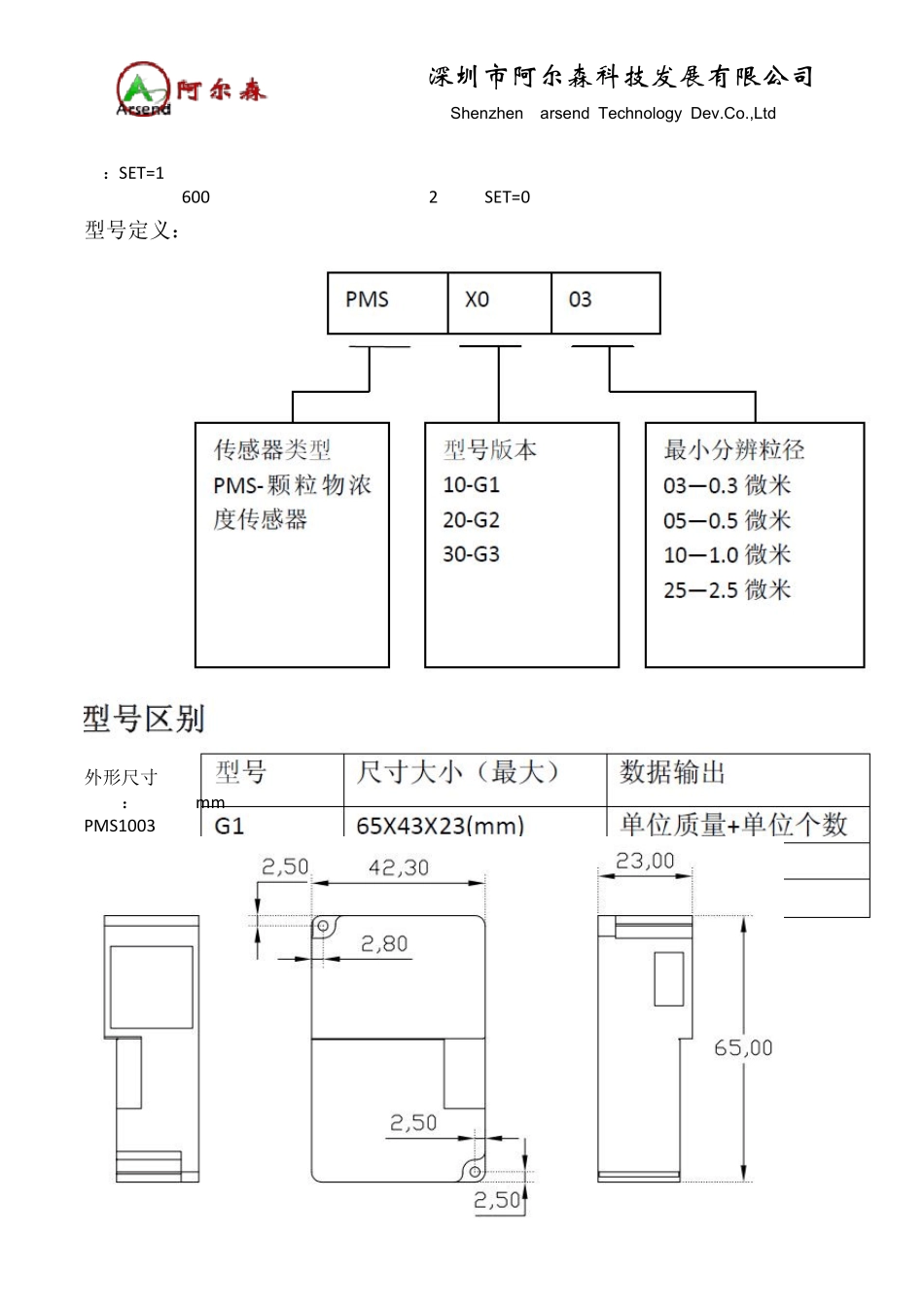

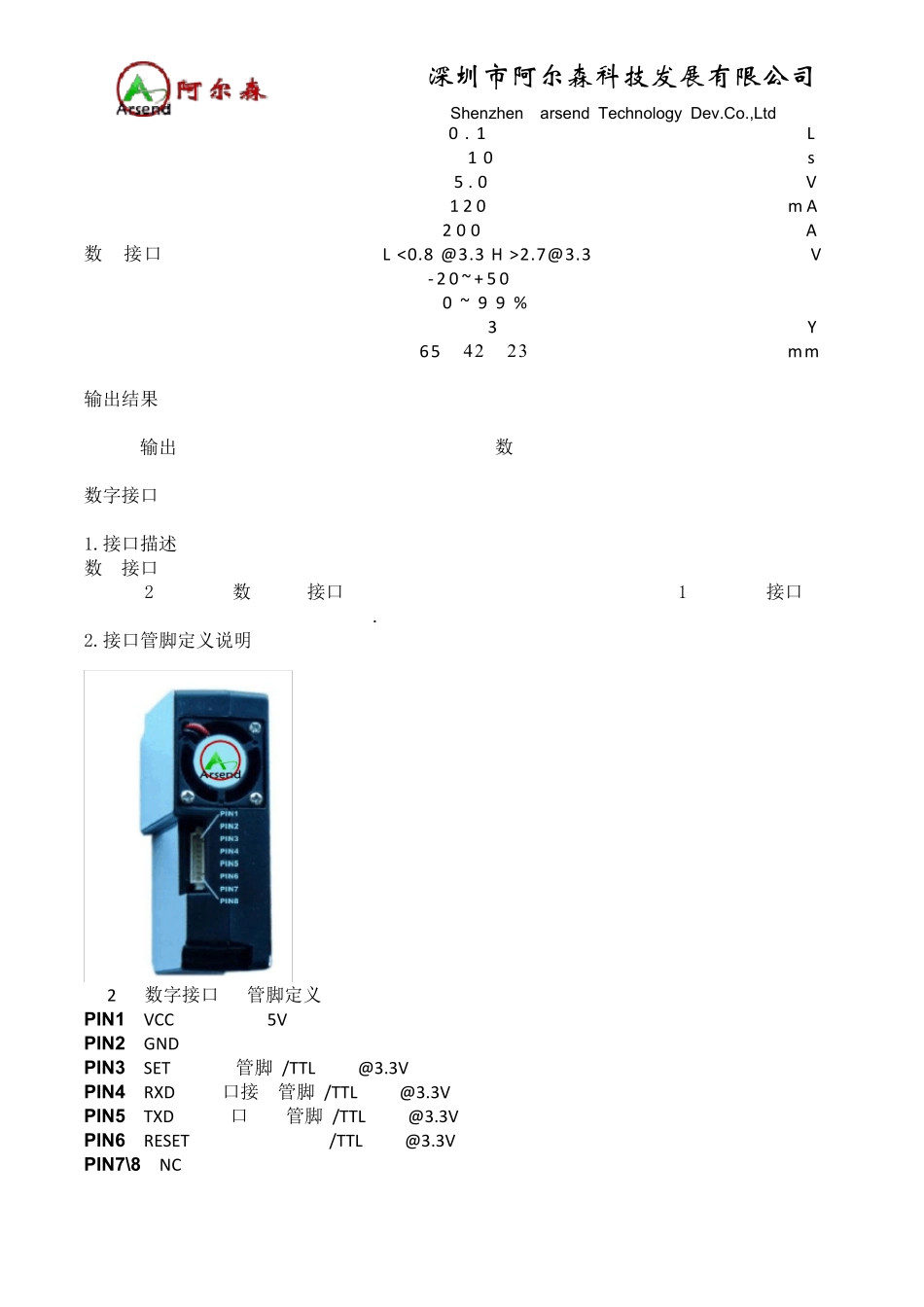

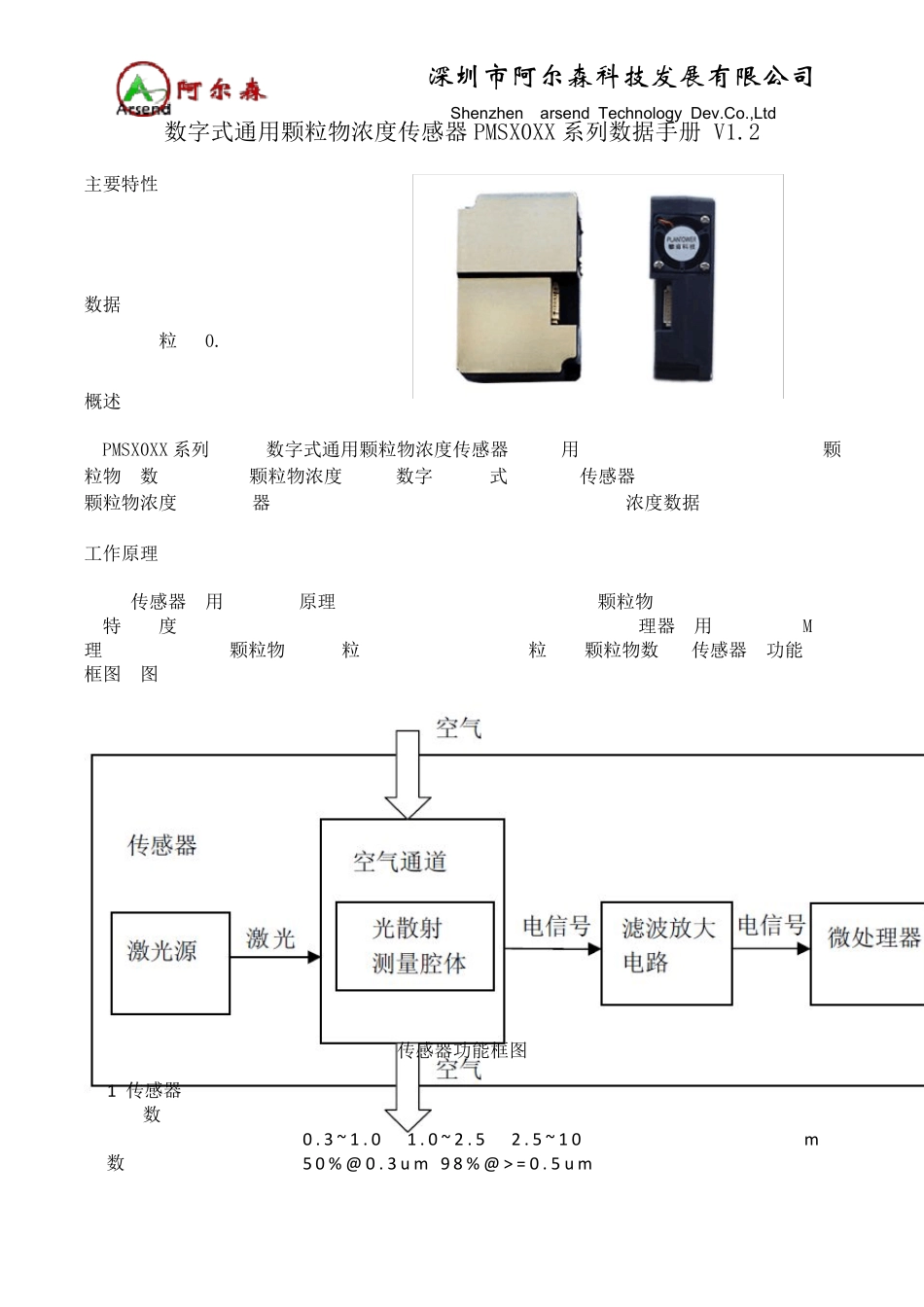

深圳市阿尔森科技发展有限公司Shenzhenarsend Technology Dev.Co.,Ltd数字式通用颗粒物浓度传感器PMSX0XX 系列数据手册V1.2主要特性零错误报警率实时响应数据准确最小分辨粒径 0.3微米概述PMSX0XX 系列是一款数字式通用颗粒物浓度传感器,可以用于获得单位体积内空气中悬浮颗粒物个数及质量,即颗粒物浓度,并以数字接口形式输出。本传感器可嵌入各种与空气中悬浮颗粒物浓度相关的仪器仪表或环境改善设备,为其提供及时准确的浓度数据。工作原理传感器采用激光散射原理。即令激光照射在空气中的悬浮颗粒物上产生散射,同时在某一特定角度收集散射光,得到散射光强随时间变化的曲线。进而微处理器利用基于米氏(MIE)理论的算法,得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。传感器各功能部分框图如图所示传感器功能框图表 1 传感器技术指标参数指标单位测 量 范 围0 . 3 ~ 1 . 0 ; 1 . 0 ~ 2 . 5 ; 2 . 5 ~ 1 0微 米 ( μ m )计 数效 率5 0 % @ 0 . 3 u m 9 8 % @ > = 0 . 5 u m( 略 )深圳市阿尔森科技发展有限公司Shenzhenarsend Technology Dev.Co.,Ltd称 准 体 积0 . 1升 ( L )响 应 时 间≤ 1 0秒 ( s )直 流 供 电 电 压5 . 0伏 特 ( V )最 大 工 作 电 流1 2 0毫 安 ( m A )待 机 电 流≤ 2 0 0微 安 ( μ A )数据接口电平L <0.8 @3.3 H >2.7@3.3伏特(V)工 作 温 度 范 围- 2 0 ~ + 5 0摄 氏 度 ( ℃ )工 作 湿 度 范 围0 ~ 9 9 %( 略 )平 均 无 故 障 时 间≥ 3年 ( Y )最大尺寸65×42×23毫米(mm)输出结果主要输出为单位体积内各浓度颗粒物质量以及个数(视具体型号)数字接口1.接口描述数据接口:其中 2 针为串行数据通信接口,采用通用异步收发协议(UART);1针为控制信号接口,采用高低电平控制,所有电平均为 3.3VTTL电平。2.接口管脚定义说明图 2数字接口管脚定义PIN1VCC电源正 5VPIN2GND电源负PIN3SET设置管脚/TTL 电平@3.3VPIN4RXD串口接收管脚/TTL 电平@3.3VPIN5TXD串口发送管脚/TTL 电平@3.3VPIN6RESET模块复位信号 /TTL 电平@3.3VPIN7\8NC悬空深圳市阿尔森科技发展有限公司Shenzhenarsend Technology Dev.Co.,Ltd注:SET=1 模块工作在连续采样方式下,模块在每一次采样结束后主动上传采样数据,采样响应时间小...
