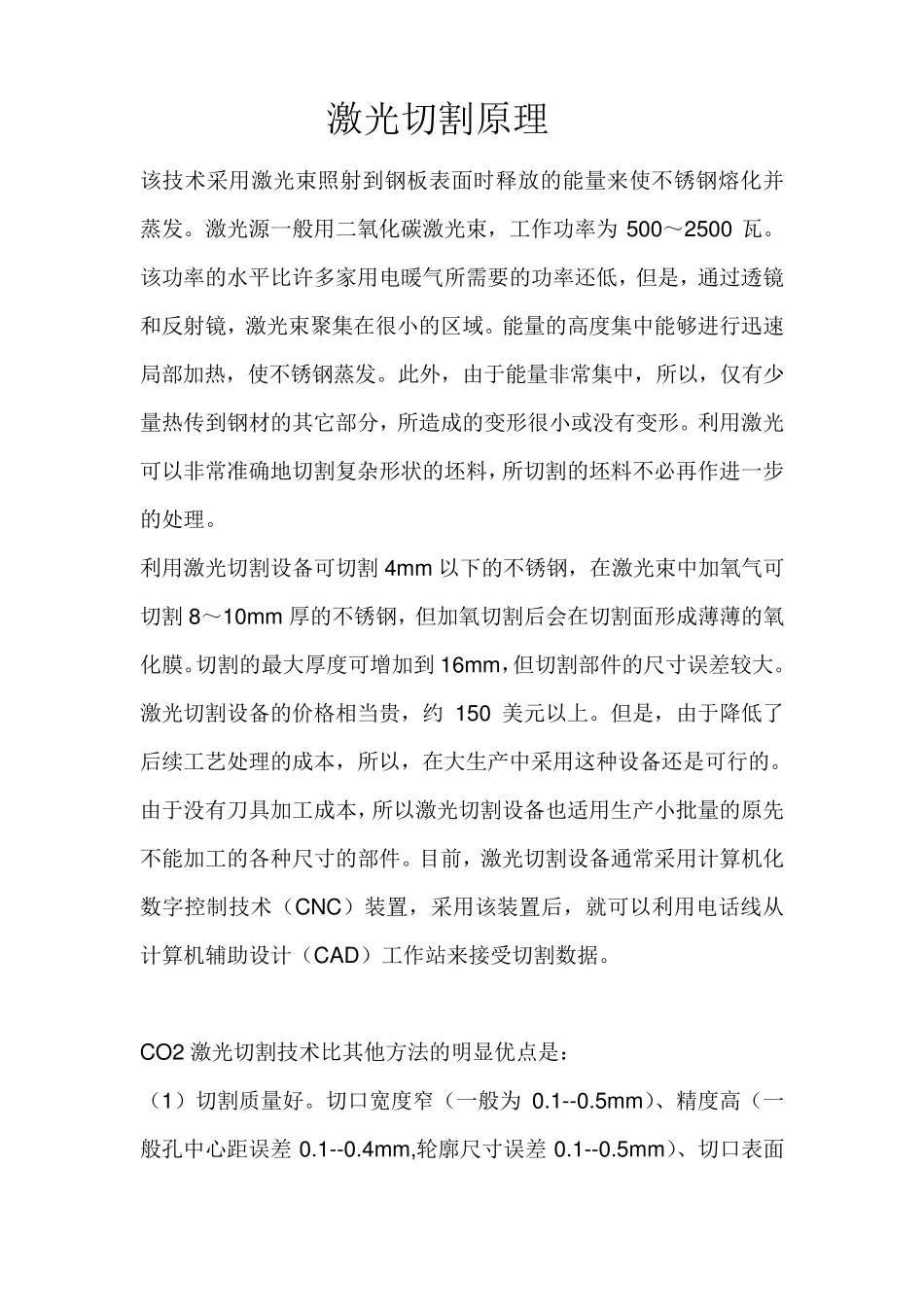

激光切割原理 该技术采用激光束照射到钢板表面时释放的能量来使不锈钢熔化并蒸发。激光源一般用二氧化碳激光束，工作功率为 500～2500 瓦。该功率的水平比许多家用电暖气所需要的功率还低，但是，通过透镜和反射镜，激光束聚集在很小的区域。能量的高度集中能够进行迅速局部加热，使不锈钢蒸发。此外，由于能量非常集中，所以，仅有少量热传到钢材的其它部分，所造成的变形很小或没有变形。利用激光可以非常准确地切割复杂形状的坯料，所切割的坯料不必再作进一步的处理。 利用激光切割设备可切割 4mm 以下的不锈钢，在激光束中加氧气可切割 8～10mm 厚的不锈钢，但加氧切割后会在切割面形成薄薄的氧化膜。切割的最大厚度可增加到 16mm，但切割部件的尺寸误差较大。 激光切割设备的价格相当贵，约150 美元以上。但是，由于降低了后续工艺处理的成本，所以，在大生产中采用这种设备还是可行的。由于没有刀具加工成本，所以激光切割设备也适用生产小批量的原先不能加工的各种尺寸的部件。目前，激光切割设备通常采用计算机化数字控制技术（CNC）装置，采用该装置后，就可以利用电话线从计算机辅助设计（CAD）工作站来接受切割数据。 CO2 激光切割技术比其他方法的明显优点是： （1）切割质量好。切口宽度窄（一般为 0.1--0.5mm）、精度高（一般孔中心距误差0.1--0.4mm,轮廓尺寸误差0.1--0.5mm）、切口表面粗糙度好（一般Ra 为12.5--25μm）,切缝一般不需要再加工即可焊接。 （2）切割速度快。例如采用2KW 激光功率,8mm 厚的碳钢切割速度为1.6m/min；2mm 厚的不锈钢切割速度为3.5m/min,热影响区小,变形极小。 （3）清洁、安全、无污染。大大改善了操作人员的工作环境。当然就精度和切口表面粗糙度而言,CO2 激光切割不可能超过电加工；就切割厚度而言难以达到火焰和等离子切割的水平。但是就以上显著的优点足以证明：CO2 激光切割已经和正在取代一部分传统的切割工艺方法,特别是各种非金属材料的切割。它是发展迅速,应用日益广泛的一种先进加工方法。 九十年代以来,由于我国社会主义市场经济的发展,企业间竞争激烈,每个企业必须根据自身条件正确选择某些先进制造技术以提高产品质量和生产效率。因此 CO2 激光切割技术在我国获得了较快的发展。 （二）、CO2 激光切割的工业应用 世界第一台 CO2 激光切割机是二十世纪七十年代的诞生的。三十多年来,由于应用领域的不断扩大,CO2 激光切割机不断改进,目前国际国内已有多家...
