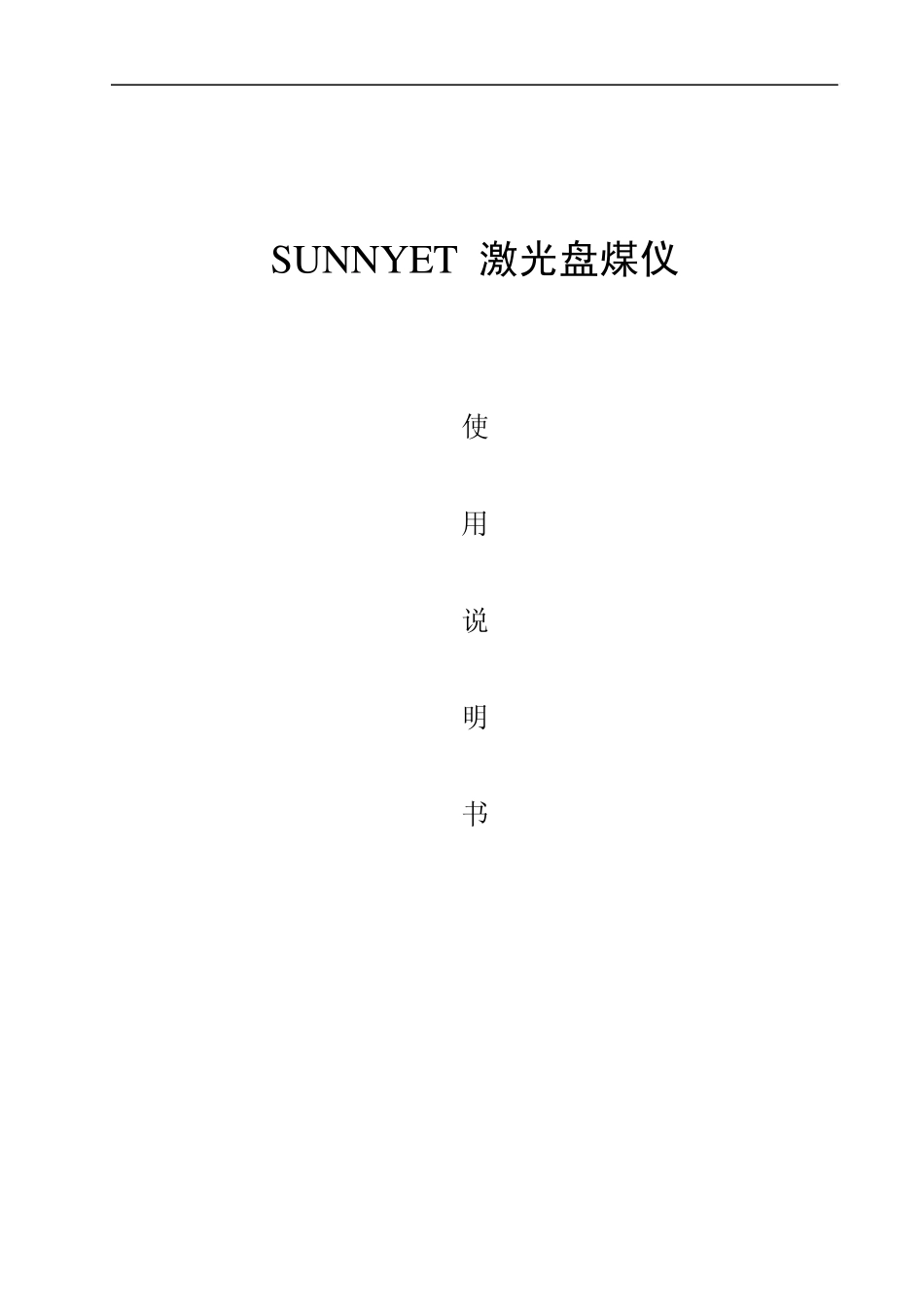

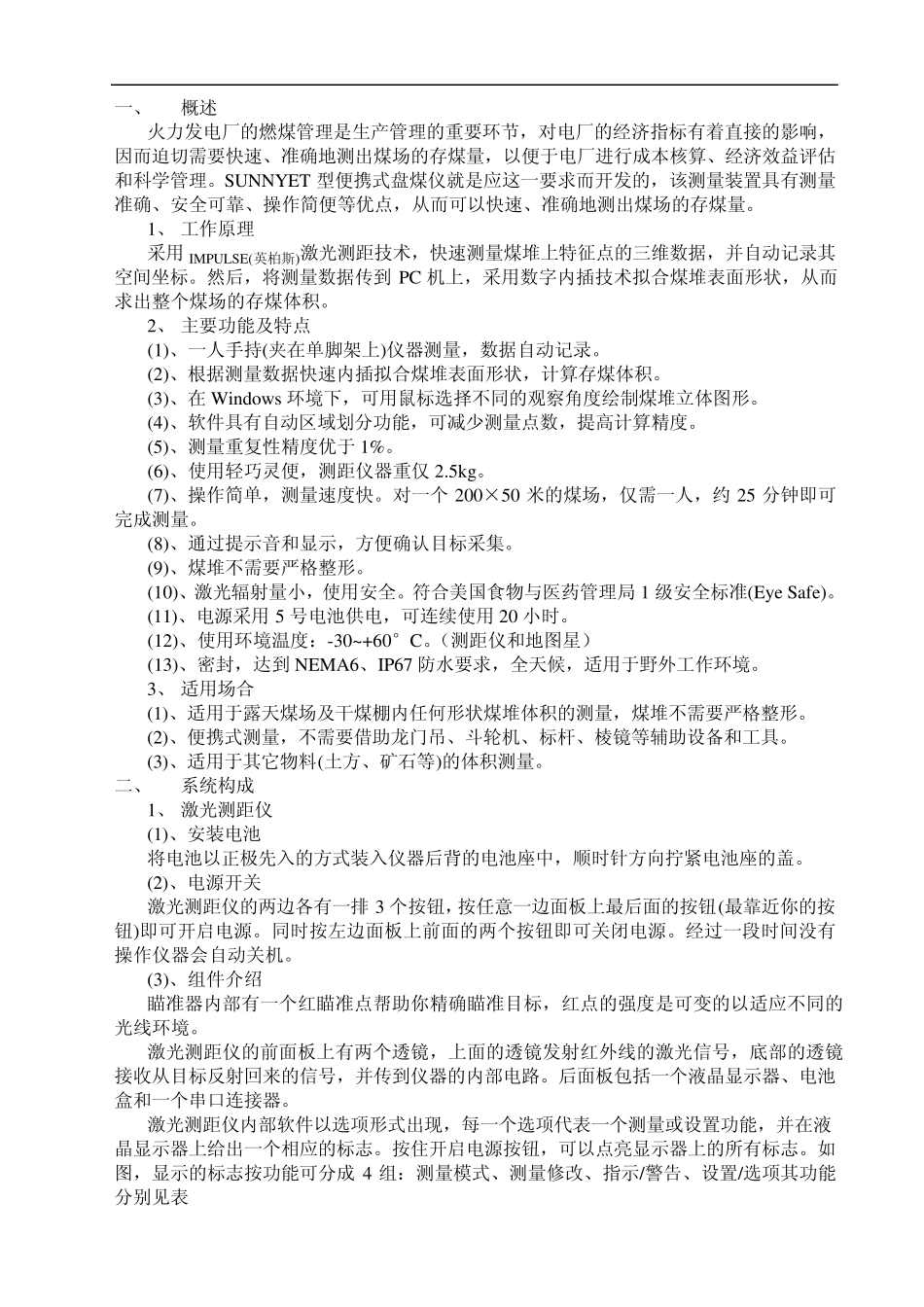

SUNNYET 激光盘煤仪 使 用 说 明 书 目 录 一、 概述 二、 系统构成 1 、 激光测距仪 2 、 数字罗盘 3 、 笔记本电脑 三、 测量操作 1 、 在激光测距仪上的操作 2 、 在数字罗盘上的操作 3 、 在笔记本电脑上的操作 （1 ） 数据采集软件的使用 （2 ） 绘图及体积计算软件的使用 四、 维护与保养 一、 概述 火力发电厂的燃煤管理是生产管理的重要环节，对电厂的经济指标有着直接的影响，因而迫切需要快速、准确地测出煤场的存煤量，以便于电厂进行成本核算、经济效益评估和科学管理。SUNNYET 型便携式盘煤仪就是应这一要求而开发的，该测量装置具有测量准确、安全可靠、操作简便等优点，从而可以快速、准确地测出煤场的存煤量。 1、 工作原理 采用 IMPULSE(英柏斯)激光测距技术，快速测量煤堆上特征点的三维数据，并自动记录其空间坐标。然后，将测量数据传到 PC 机上，采用数字内插技术拟合煤堆表面形状，从而求出整个煤场的存煤体积。 2、 主要功能及特点 (1)、一人手持(夹在单脚架上)仪器测量，数据自动记录。 (2)、根据测量数据快速内插拟合煤堆表面形状，计算存煤体积。 (3)、在Windows 环境下，可用鼠标选择不同的观察角度绘制煤堆立体图形。 (4)、软件具有自动区域划分功能，可减少测量点数，提高计算精度。 (5)、测量重复性精度优于 1%。 (6)、使用轻巧灵便，测距仪器重仅2.5kg。 (7)、操作简单，测量速度快。对一个200×50 米的煤场，仅需一人，约25 分钟即可完成测量。 (8)、通过提示音和显示，方便确认目标采集。 (9)、煤堆不需要严格整形。 (10)、激光辐射量小，使用安全。符合美国食物与医药管理局1 级安全标准(Eye Safe)。 (11)、电源采用 5 号电池供电，可连续使用 20 小时。 (12)、使用环境温度：-30~+60°C。（测距仪和地图星） (13)、密封，达到 NEMA6、IP67 防水要求，全天候，适用于野外工作环境。 3、 适用场合 (1)、适用于露天煤场及干煤棚内任何形状煤堆体积的测量，煤堆不需要严格整形。 (2)、便携式测量，不需要借助龙门吊、斗轮机、标杆、棱镜等辅助设备和工具。 (3)、适用于其它物料(土方、矿石等)的体积测量。 二、 系统构成 1、 激光测距仪 (1)、安装电池 将电池以正极先入的方式装入仪器后背的电池座中，顺时针方向拧紧电池座的盖。 (2)、电源开关 激光测距仪的两边各有一排 3 个按钮，按任意一边面板上最后面的按钮(...
