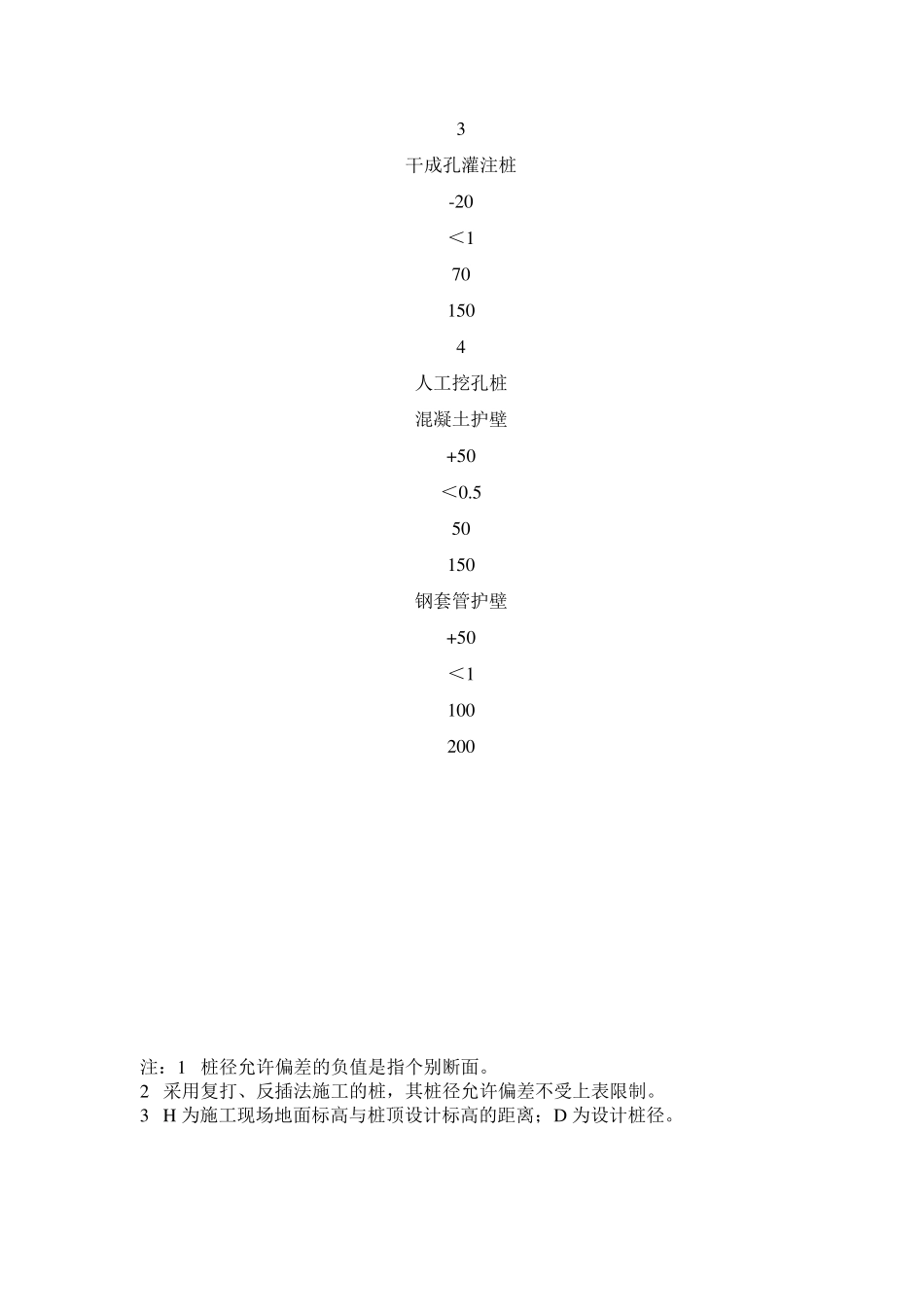

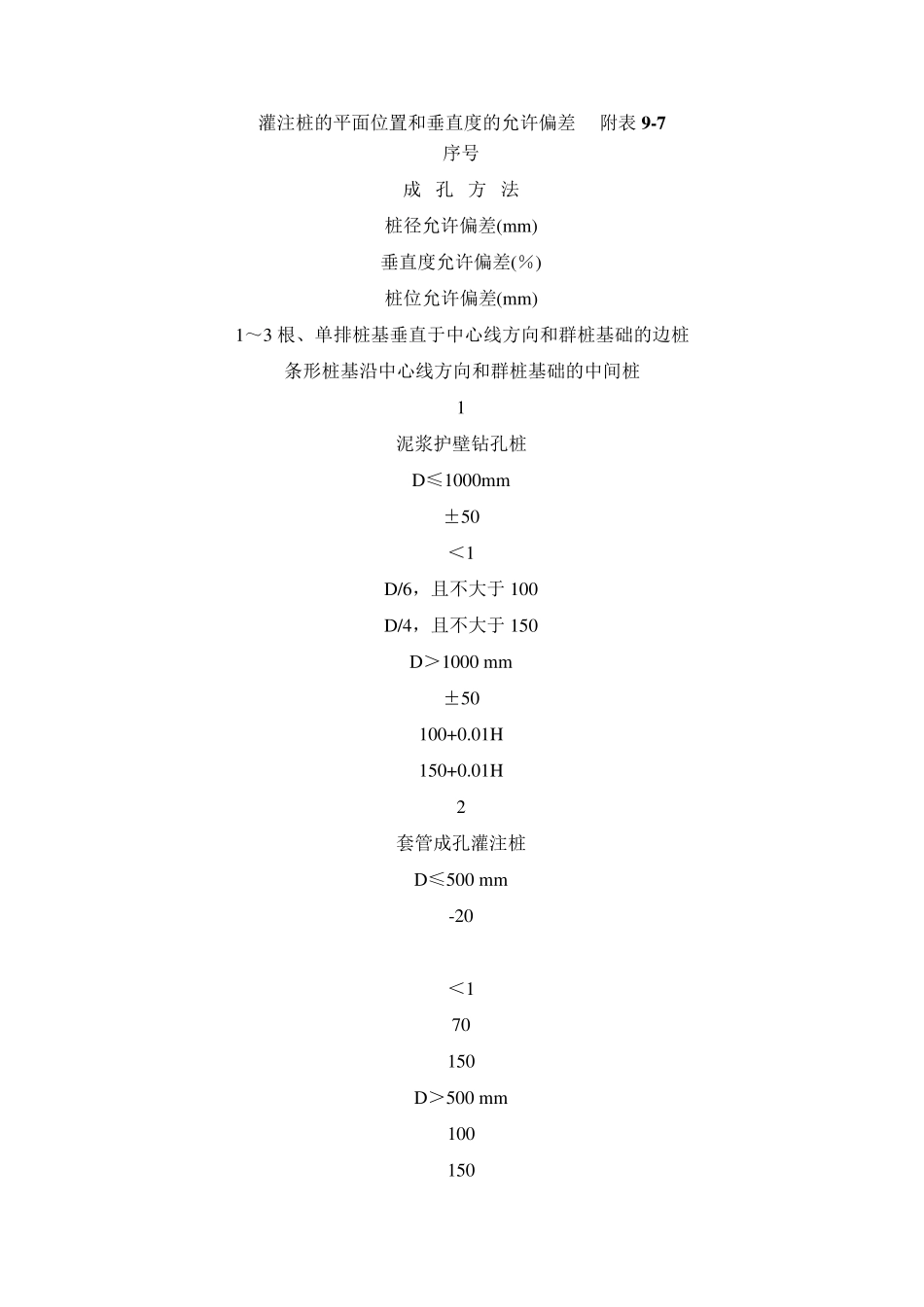

灌注桩的平面位置和垂直度的允许偏差 附表9 -7 序号 成 孔 方 法 桩径允许偏差(mm) 垂直度允许偏差(％) 桩位允许偏差(mm) 1～3 根、单排桩基垂直于中心线方向和群桩基础的边桩 条形桩基沿中心线方向和群桩基础的中间桩 1 泥浆护壁钻孔桩 D≤1000mm ±50 ＜1 D/6，且不大于100 D/4，且不大于150 D＞1000 mm ±50 100+0.01H 150+0.01H 2 套管成孔灌注桩 D≤500 mm -20 ＜1 70 150 D＞500 mm 100 150 3 干成孔灌注桩 -20 ＜1 70 150 4 人工挖孔桩 混凝土护壁 +50 ＜0.5 50 150 钢套管护壁 +50 ＜1 100 200 注：1 桩径允许偏差的负值是指个别断面。 2 采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。 3 H 为施工现场地面标高与桩顶设计标高的距离；D 为设计桩径。 备泥浆的性能指标 附表9 -8 项次 项 目 性能指标 检验方法 项次 项 目 性能指标 检验方法 1 2 3 4 5 相对密度 粘度 含砂率 胶体率 失水量 1.1～1.5 10～25s ＜6％ ＞95％＜30mL/30min 泥浆比重计 漏斗法 量杯法 失水量仪 6 7 8 9 泥皮厚度 静切力 稳定性 pH 值 1～3mm/min 1min20～30mg/cm2 10min50～100mg/cm2 <0.03g/cm2 7～9 失水量仪 静切力计 pH 试纸 凝土灌注桩钢筋笼质量检验标准 附表9 -9 项目类别 序号 检查项目 允许偏差或允许值(mm) 检查方法 主控项目 1 主筋间距 ±10 钢尺量检查 2 长度 ±100 钢尺量检查 一般项目 3 钢筋材质检验 设计要求 抽样送检 4 箍筋间距 ±20 钢尺量检查 5 直径 ±l0 钢尺量检查 混凝土灌注桩质量检验标准 附表 9 -1 0 项目类别 序号 检查项目 允许偏差或允许值(nm) 检查方法 主控项目 1 桩位 见附表9-7 基坑开挖前量护简，开挖后量桩中心 2 孔深 +300 用重锤测，或测钻杆、套管长度，嵌岩桩应确保进入设计要求的嵌岩深度 3 桩体质量检验 按基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下 50cm 按基桩检测技术规范 4 混凝土强度 设计要求 试块报告或钻芯取样送检 5 承载力 按基桩检测技术规范 测套管或钻杆，或用超声波探测，于施工时吊垂球按基桩检测技术规范 一般项目 6 垂直度 见附表9-7 井径仪或超声波检测，于施工时用钢尺量，人工挖孔桩不包括内衬厚度 7 桩径 见附表9-7 在距孔底 50cm 处取样 8 泥浆相对密度(粘土或砂性土中) 1.15～1.20g/cm 3 用比重计测，清孔后在距孔底50cm 处取样 9 泥浆面标高(高于地下水位) 0.5～1.0m 目测 10 混凝土坍落度：水下灌注干施工 160～220 70～100 坍落度仪测定 11 钢筋笼安装深度 ±100 钢尺量检查 12 混凝土充盈系数 ＞100％ 检查每根桩的实际灌注量 13 桩顶标高 +30 -50 水准仪检查，需扣除桩顶浮浆层及劣质桩体 14 沉渣厚度：端承桩摩擦桩 ≤50 ≤150 用沉渣仪或重锤测量
