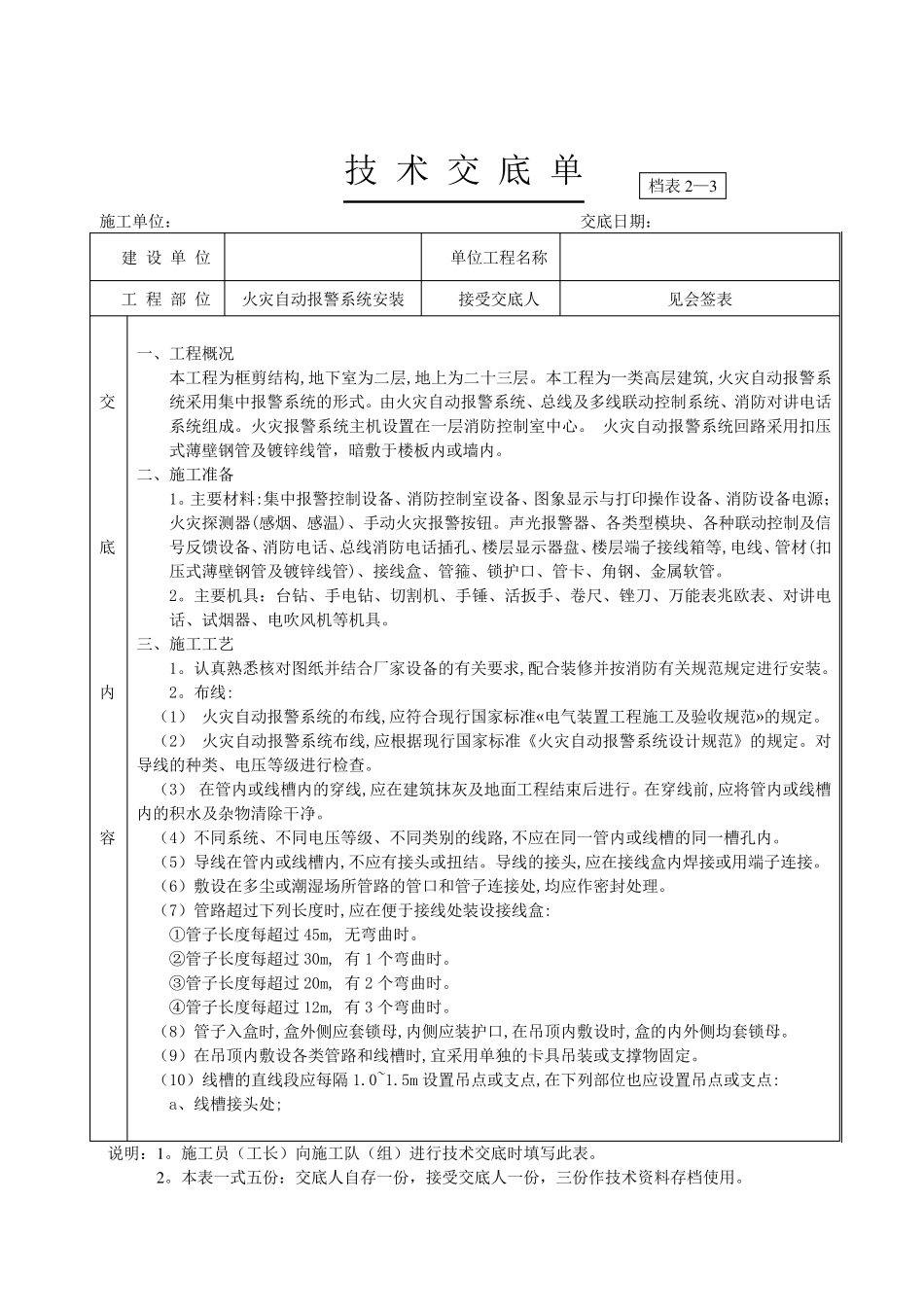

技 术 交 底 单 施 工 单 位 ： 交 底 日 期 ： 建 设 单 位 单 位 工 程 名 称 工 程 部 位 火 灾 自 动 报 警 系 统 安 装 接 受 交 底 人 见 会 签 表 交 底 内 容 一 、 工 程 概 况 本 工 程 为 框 剪 结 构 ,地 下 室 为 二 层 ,地 上 为 二 十 三 层 。 本 工 程 为 一 类 高 层 建 筑 ,火 灾 自 动 报 警 系统 采 用 集 中 报 警 系 统 的 形 式 。 由 火 灾 自 动 报 警 系 统 、 总 线 及 多 线 联 动 控 制 系 统 、 消 防 对 讲 电 话系 统 组 成 。 火 灾 报 警 系 统 主 机 设 置 在 一 层 消 防 控 制 室 中 心 。 火 灾 自 动 报 警 系 统 回 路 采 用 扣 压式 薄 壁 钢 管 及 镀 锌 线 管 ， 暗 敷 于 楼 板 内 或 墙 内 。 二 、 施 工 准 备 1。 主 要 材 料 :集 中 报 警 控 制 设 备 、 消 防 控 制 室 设 备 、 图 象 显 示 与 打 印 操 作 设 备 、 消 防 设 备 电 源 ；火 灾 探 测 器 (感 烟 、 感 温 )、 手 动 火 灾 报 警 按 钮。 声光报 警 器 、 各类 型模块、 各种联 动 控 制 及 信号反馈设 备 、 消 防 电 话 、 总 线 消 防 电 话 插孔、 楼 层 显 示 器 盘、 楼 层 端子接 线 箱等,电 线 、 管 材 (扣压 式 薄 壁 钢 管 及 镀 锌 线 管 )、 接 线 盒、 管 箍、 锁护口、 管 卡、 角钢 、 金属软管 。 2。 主 要 机 具： 台钻、 手 电 钻、 切割机 、 手 锤、 活扳手 、 卷尺、 锉刀、 万能表 兆欧表 、 对 讲 电话 、 试烟 器 、 电 吹风机 等机 具。 三 、 施 工 工 艺 1。 认真熟悉核对 图 纸并结 合厂家设 备 的 有关要 求,配合装 修并按 消 防 有关规范规定进行安 装 。 2。 布线 : （1） 火 灾 自 动 报 警 系 统 的 布线 ,应符合现行国家标准 «电 气装 置 工 程 施 工 及 验收规范»的 规定。 （2） 火 灾 自 动 报 警 系 统 布线 ,应根据现行国家标准 《火 灾 自 动 报 警 系 统 设 计规范》的 规定。 对导线 的 种类 、 电 压 等级进行检...
