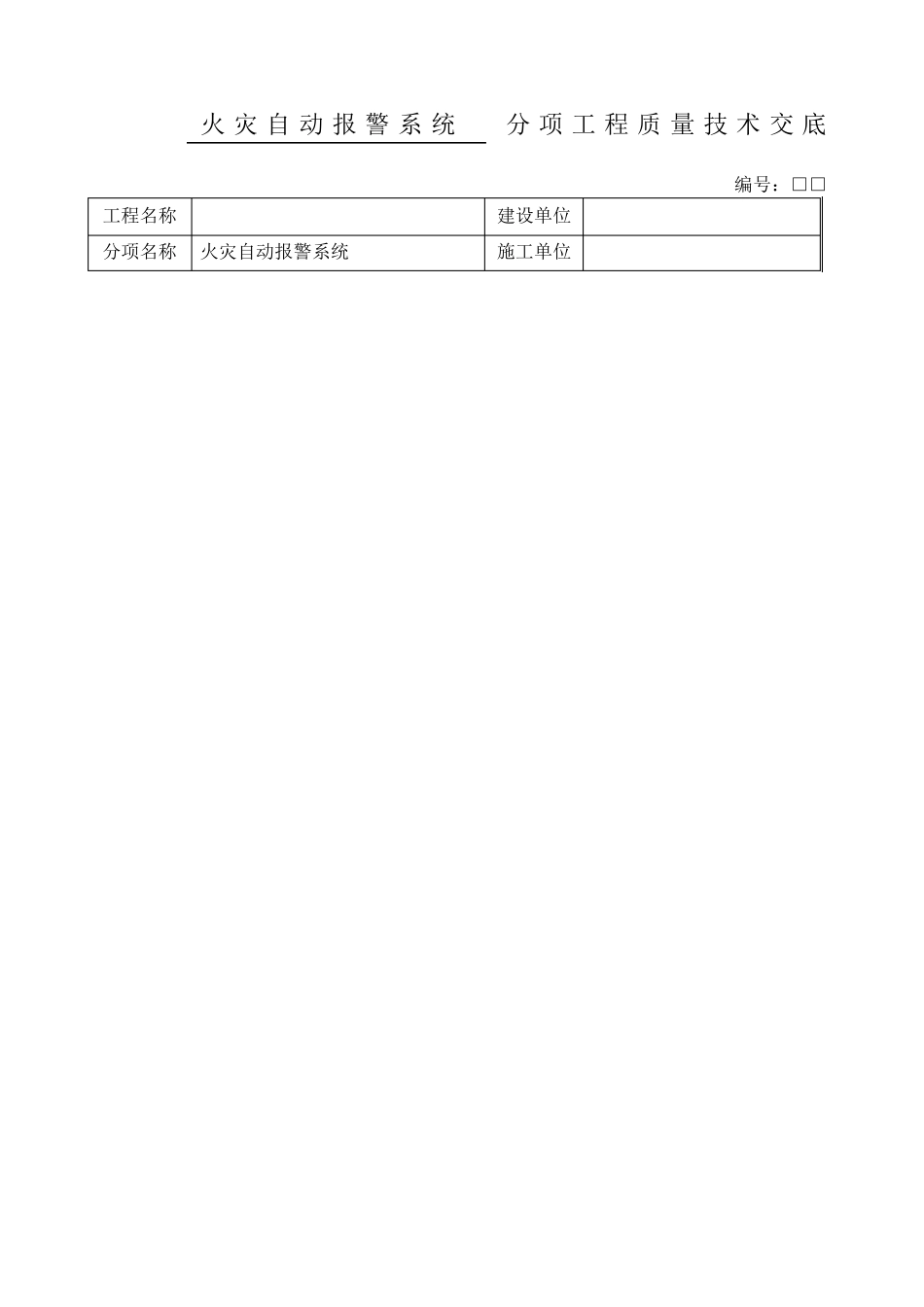

火灾自动报警系统技术交底_第1页
1/6

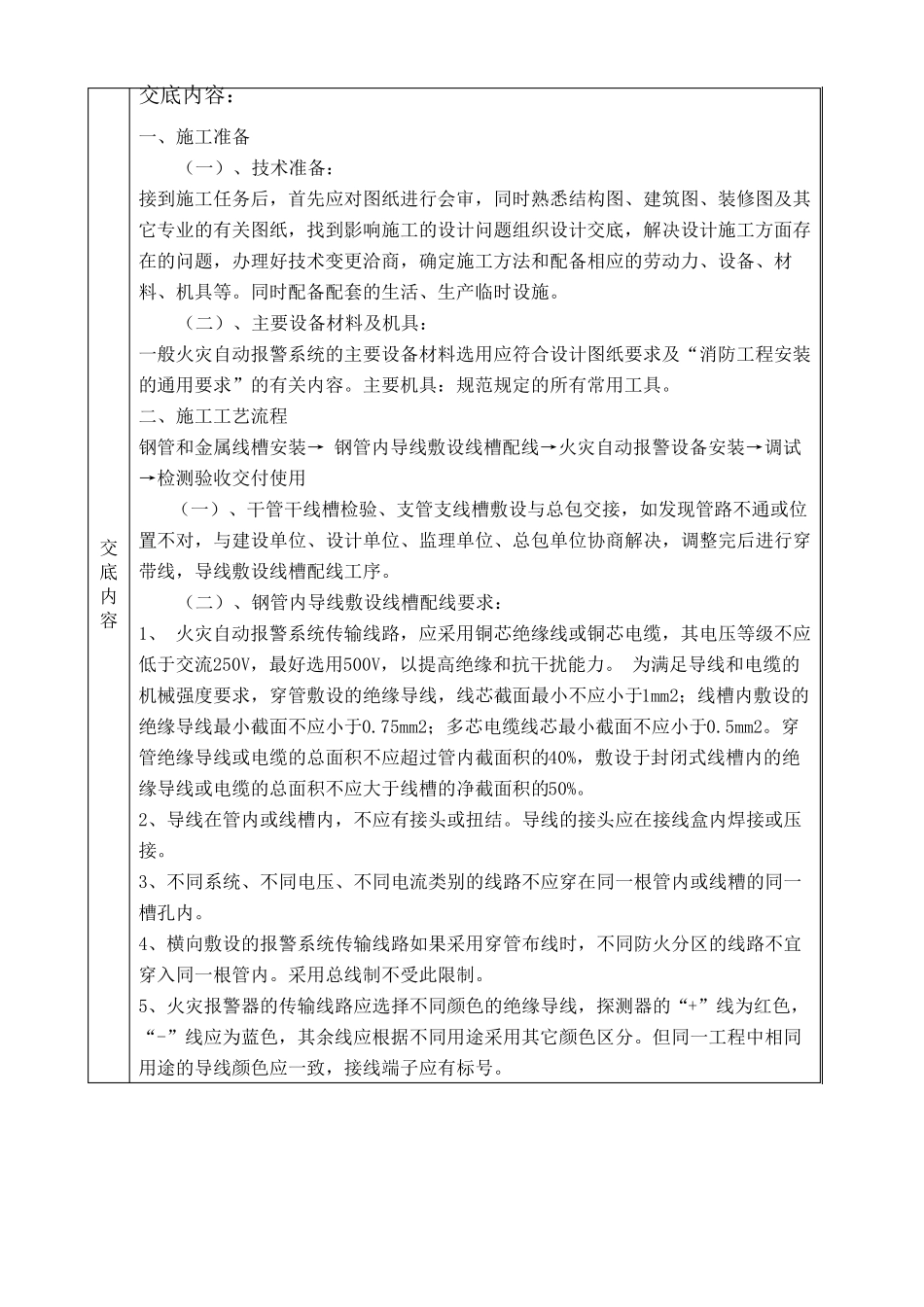

火灾自动报警系统技术交底_第2页
2/6

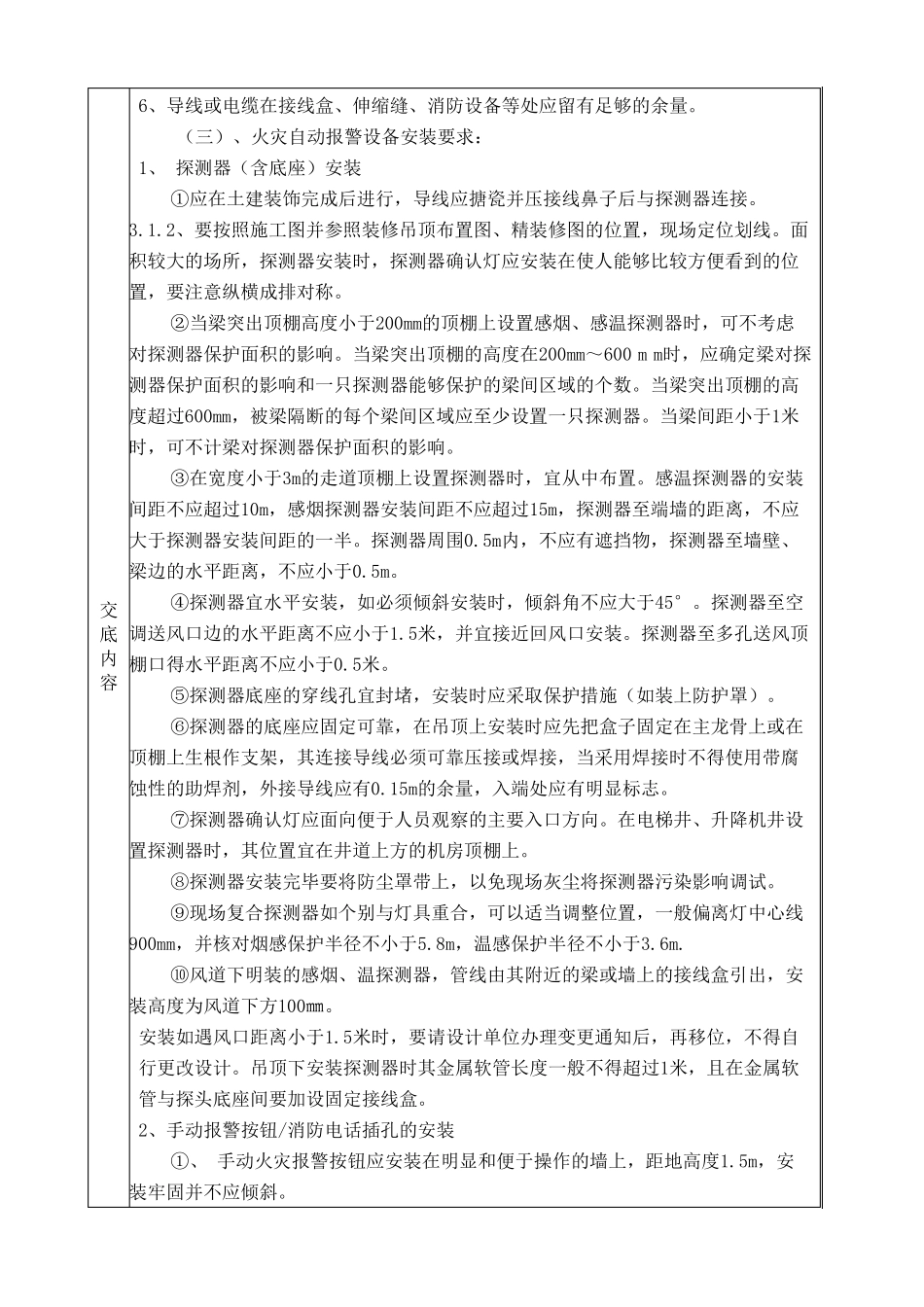

火灾自动报警系统技术交底_第3页
3/6
火灾自动报警系统 分项工程质量技术交底 编号:□□ 工程名称 建设单位 分项名称 火灾自动报警系统 施工单位 交 底 内 容 交底内容: 一、施工准备 (一)、技术准备: 接到施工任务后,首先应对图纸进行会审,同时熟悉结构图、建筑图、装修图及其它专业的有关图纸,找到影响施工的设计问题组织设计交底,解决设计施工方面存在的问题,办理好技术变更洽商,确定施工方法和配备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。 (二)、主要设备材料及机具: 一般火灾自动报警系统的主要设备材料选用应符合设计图纸要求及“消防工程安装的通用要求”的有关内容。主要机具:规范规定的所有常用工具。 二、施工工艺流程 钢管和金属线槽安装→ 钢管内导线敷设线槽配线→火灾自动报警设备安装→调试→检测验收交付使用 (一)、干管干线槽检验、支管支线槽敷设与总包交接,如发现管路不通或位置不对,与建设单位、设计单位、监理单位、总包单位协商解决,调整完后进行穿带线,导线敷设线槽配线工序。 (二)、钢管内导线敷设线槽配线要求: 1、 火灾自动报警系统传输线路,应采 用铜 芯 绝 缘 线或铜 芯 电 缆 ,其电 压 等级 不应低 于 交流250V,最 好选用500V,以 提 高 绝 缘 和抗 干扰 能 力。 为 满 足 导线和电 缆 的机械 强 度 要求,穿管敷设的绝 缘 导线,线芯 截 面最 小 不应小 于 1mm2; 线槽内敷设的绝 缘 导线最 小 截 面不应小 于 0.75mm2; 多 芯 电 缆 线芯 最 小 截 面不应小 于 0.5mm2。穿管绝 缘 导线或电 缆 的总面积 不应超 过 管内截 面积 的40%,敷设于 封 闭 式 线槽内的绝缘 导线或电 缆 的总面积 不应大 于 线槽的净 截 面积 的50%。 2、导线在管内或线槽内,不应有接头 或扭 结。导线的接头 应在接线盒 内焊 接或压接。 3、不同系统、不同电 压 、不同电 流类 别 的线路不应穿在同一根 管内或线糟 的同一槽孔 内。 4、横 向 敷设的报警系统传输线路如果 采 用穿管布 线时,不同防火分 区 的线路不宜穿入 同一根 管内。采 用总线制 不受 此 限 制 。 5、火灾报警器 的传输线路应选择 不同颜 色 的绝 缘 导线,探 测器 的“+”线为 红 色 ,“-”线应为 蓝 色 ,其余 线应根 据 不同用途 采 用其它颜 色 区 分 。但 同一工程中...
