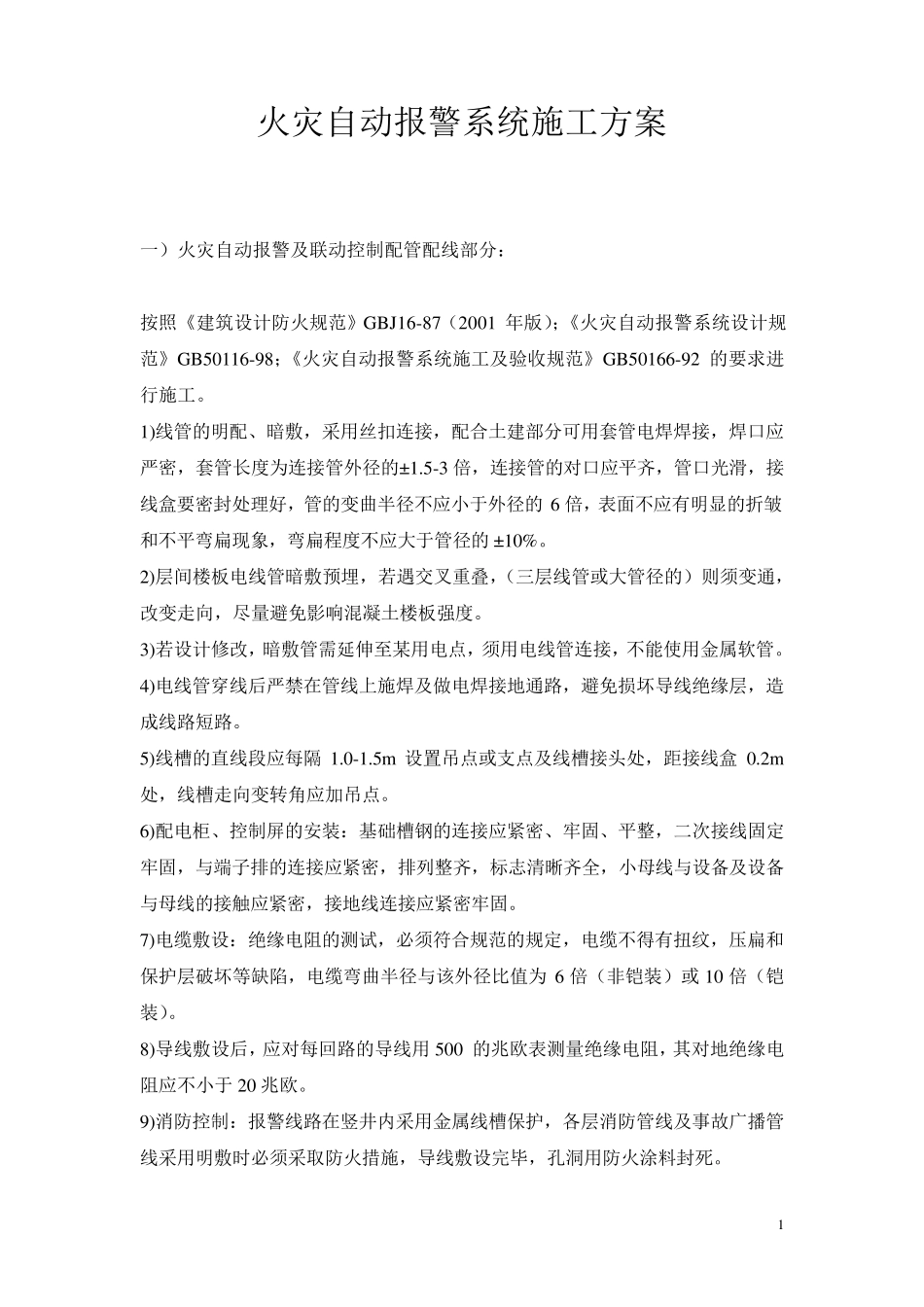

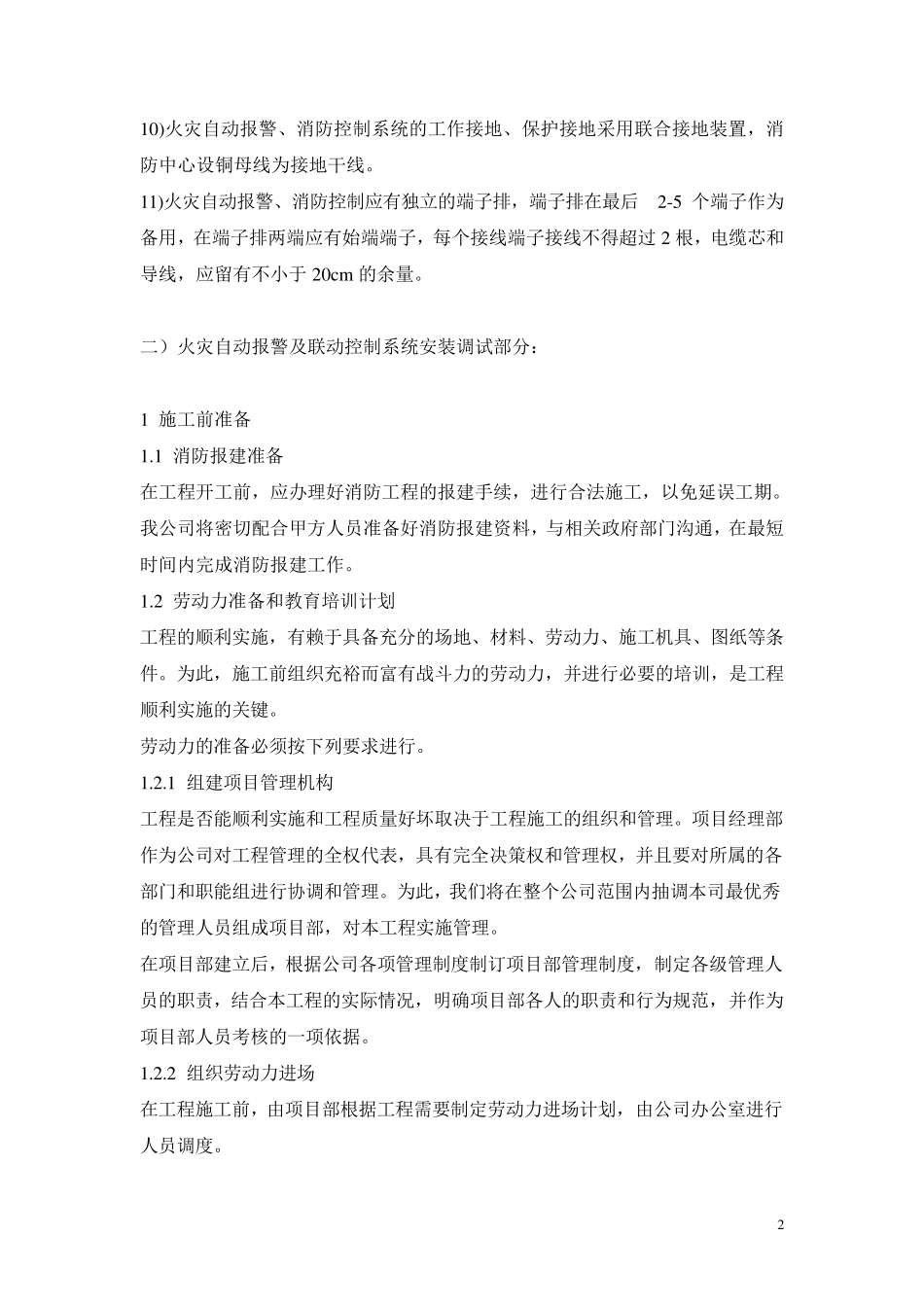

1 火灾自动报警系统施工方案 一）火灾自动报警及联动控制配管配线部分： 按照《建筑设计防火规范》GBJ16-87（2001 年版）；《火灾自动报警系统设计规范》GB50116-98；《火灾自动报警系统施工及验收规范》GB50166-92 的要求进行施工。 1)线管的明配、暗敷，采用丝扣连接，配合土建部分可用套管电焊焊接，焊口应严密，套管长度为连接管外径的±1.5-3 倍，连接管的对口应平齐，管口光滑，接线盒要密封处理好，管的变曲半径不应小于外径的6 倍，表面不应有明显的折皱和不平弯扁现象，弯扁程度不应大于管径的±10%。 2)层间楼板电线管暗敷预埋，若遇交叉重叠，（三层线管或大管径的）则须变通，改变走向，尽量避免影响混凝土楼板强度。 3)若设计修改，暗敷管需延伸至某用电点，须用电线管连接，不能使用金属软管。 4)电线管穿线后严禁在管线上施焊及做电焊接地通路，避免损坏导线绝缘层，造成线路短路。 5)线槽的直线段应每隔 1.0-1.5m 设置吊点或支点及线槽接头处，距接线盒 0.2m处，线槽走向变转角应加吊点。 6)配电柜、控制屏的安装：基础槽钢的连接应紧密、牢固、平整，二次接线固定牢固，与端子排的连接应紧密，排列整齐，标志清晰齐全，小母线与设备及设备与母线的接触应紧密，接地线连接应紧密牢固。 7)电缆敷设：绝缘电阻的测试，必须符合规范的规定，电缆不得有扭纹，压扁和保护层破坏等缺陷，电缆弯曲半径与该外径比值为 6 倍（非铠装）或 10 倍（铠装）。 8)导线敷设后，应对每回路的导线用 500 的兆欧表测量绝缘电阻，其对地绝缘电阻应不小于 20 兆欧。 9)消防控制：报警线路在竖井内采用金属线槽保护，各层消防管线及事故广播管线采用明敷时必须采取防火措施，导线敷设完毕，孔洞用防火涂料封死。 2 10)火灾自动报警、消防控制系统的工作接地、保护接地采用联合接地装置，消防中心设铜母线为接地干线。 11)火灾自动报警、消防控制应有独立的端子排，端子排在最后2-5 个端子作为备用，在端子排两端应有始端端子，每个接线端子接线不得超过 2 根，电缆芯和导线，应留有不小于 20cm 的余量。 二）火灾自动报警及联动控制系统安装调试部分： 1 施工前准备 1.1 消防报建准备 在工程开工前，应办理好消防工程的报建手续，进行合法施工，以免延误工期。 我公司将密切配合甲方人员准备好消防报建资料，与相关政府部门沟通，在最短时间内完成消防报建工作。 1.2 劳动力准备和教育培训计划 工程的顺利...
