火焰传感器JNHB1004VIP免费

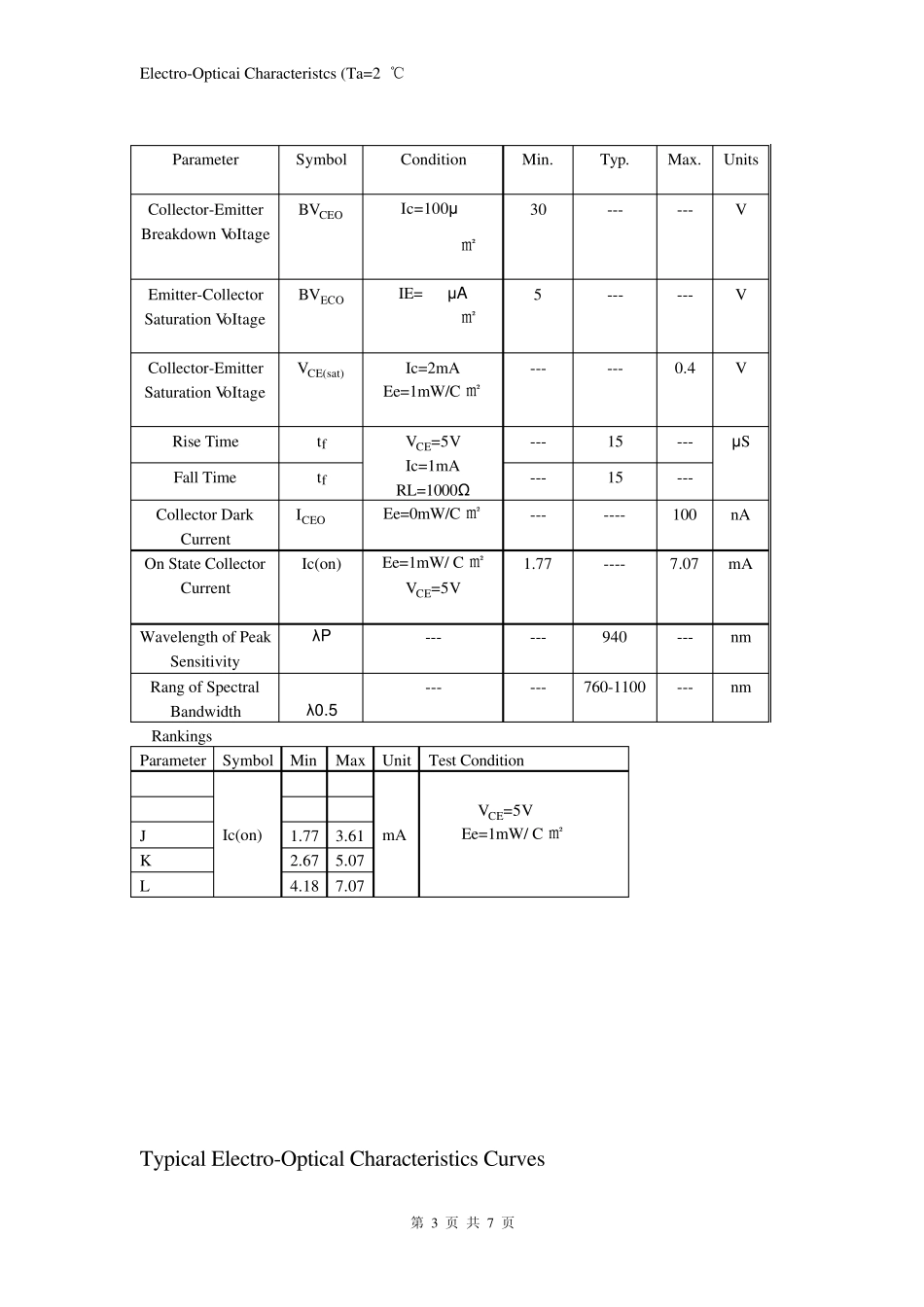

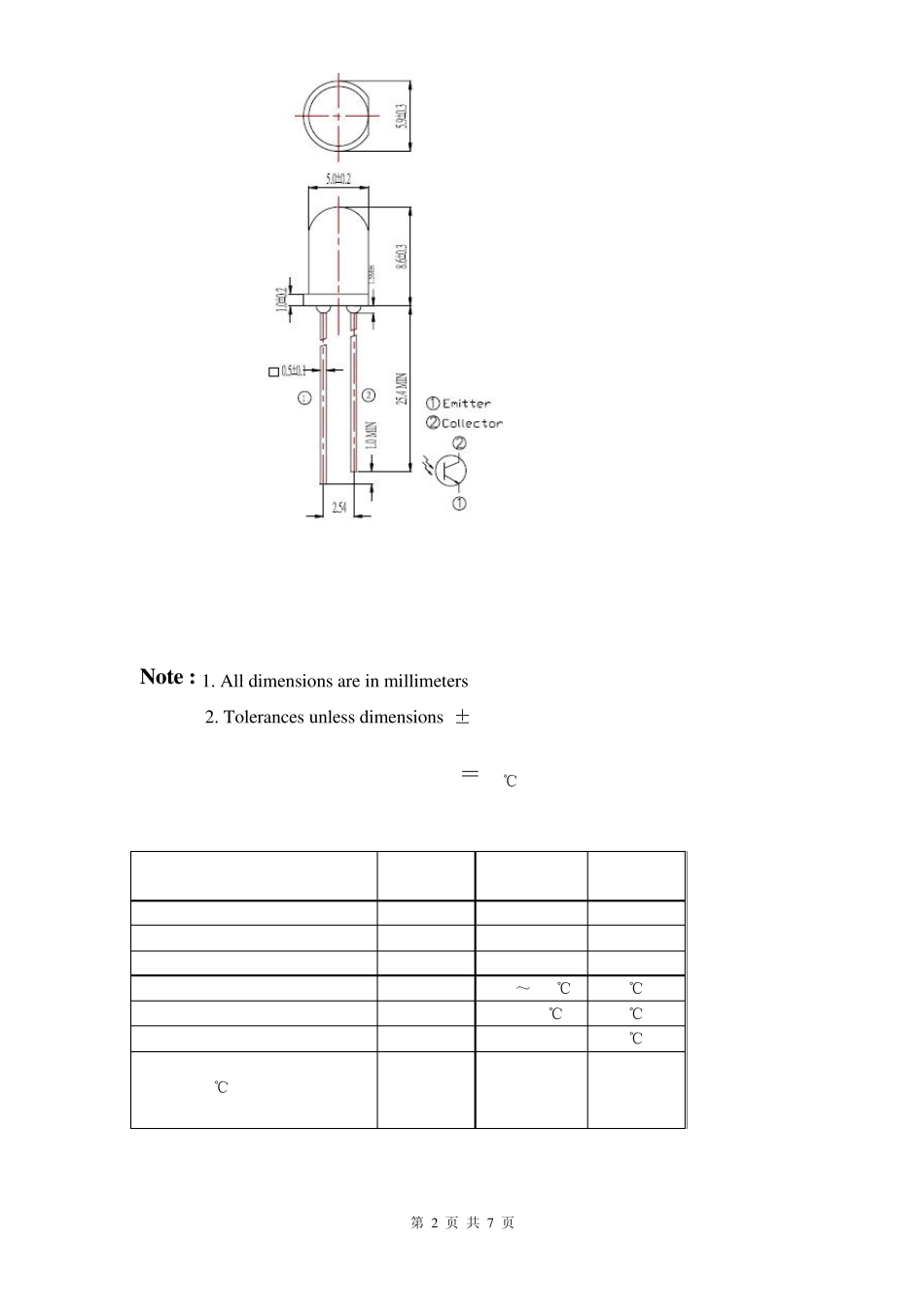

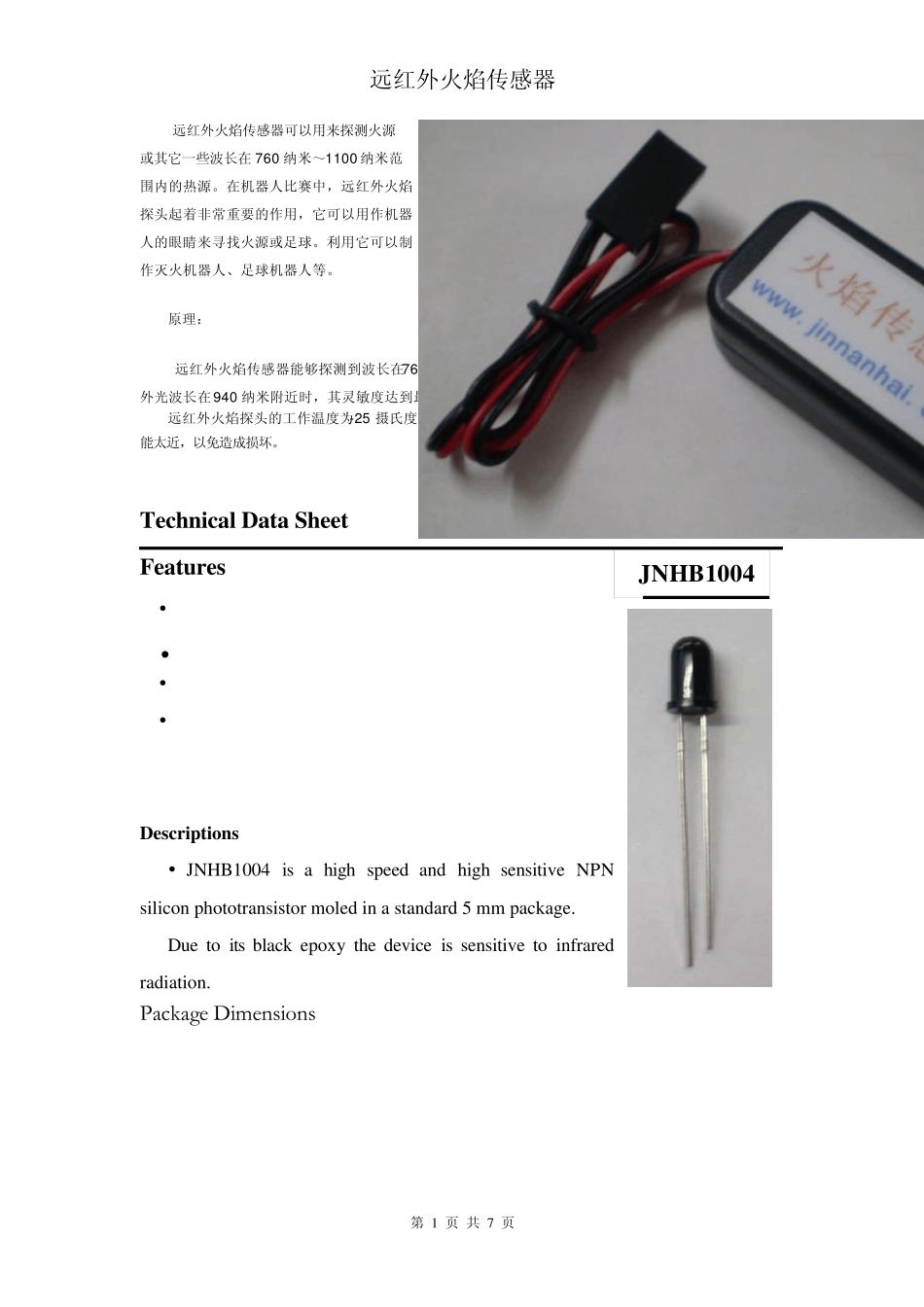

第 1 页 共 7 页 远红外火焰传感器 远红外火焰传感器可以用来探测火源或其它一些波长在7 6 0 纳米～1 1 0 0 纳米范围内的热源。在机器人比赛中，远红外火焰探头起着非常重要的作用，它可以用作机器人的眼睛来寻找火源或足球。利用它可以制作灭火机器人、足球机器人等。 原理： 远红外火焰传感器能够探测到波长在7 6 0 纳米～1 1 0 0 纳米范围内的红外光，探测角度为6 0 ，其中红外光波长在9 4 0 纳米附近时，其灵敏度达到最大。 远红外火焰探头的工作温度为-2 5 摄氏度～8 5 摄氏度，在使用过程中应注意火焰探头离火焰的距离不能太近，以免造成损坏。 Technical Data Sheet Featu res  Fast response time  High photo sensitivity  Pb free  This product itself will remain within RoHS compliant version. Descriptions  JNHB1004 is a high speed and high sensitiv e NPN silicon phototransistor moled in a standard 5 mm package. Du e to its black epox y the dev ice is sensitiv e to infrared radiation. Package Dimensions JNHB1004 第 2 页 共 7 页 Note : 1. All dimensions are in millimeters 2. Tolerances u nless dimensions ±0.25mm Absoulute Maximum Ratings (Ta＝25℃) Parameter Symbol rating units Collector-Emitter Voltage VCEO 30 V Emitter-Collector-Voltage VECO 5 V Collector Current Ic 20 mA Operating Temperature Topr -25～+85℃ ℃ Storage Temperature Tstg -40+85℃ ℃ Lead Soldering Temperature Tsol 260 ℃ Power Dissipation at (or below) 25℃ FreeAir Temperature Pc 75 mW 第 3 页 共 7 页 Electro-Opticai Characteristcs (Ta=25℃) Rankings Parameter Symbol Min Max Unit Test Condition Ic(on) mA VCE=5V Ee=1mW/ C ㎡ J 1.77 3.61 K 2.67 5.07 L 4.18 7.07 Typical Electro-Optical Characteristics Curves Parameter Symbol Condition Min. Typ. Max. Units Collector-Emitter Breakdown VoItage BVCEO Ic=100μA Ee=0mW/C㎡ 30 --- --- V Emitter-Collector Saturation VoItage BVECO IE=100μA Ee=0mW/C㎡ 5 --- --- V Collector-Emitter Saturation VoItage VCE(sat) Ic=2mA Ee=1mW/C ㎡ --- --- 0.4 V Rise Time tf VCE=5V Ic=1mA RL=1000Ω --- 15 --- μS Fall Time tf --- 15 --- Collector Dark Current ICEO Ee=0mW/C ㎡ VCE=20V --- ---- 100 nA On State Collector Current Ic(on) Ee=1mW/ C ㎡ VCE=5V 1.77 ---- 7.07 mA Wavelength of Peak Sensitivity λP --- --- 940 --- nm Rang of Spectral Bandwidth λ0.5 --- --- 760-1100 --- nm 第 4 页 共 7 页 第 5 页 共 7 页 Ty pical Electro-Optical Characteristecs 第 6 页 共 7 页 第 7 页 共 7 页 金男孩智能教育网 w w w .jinnanhai.com
