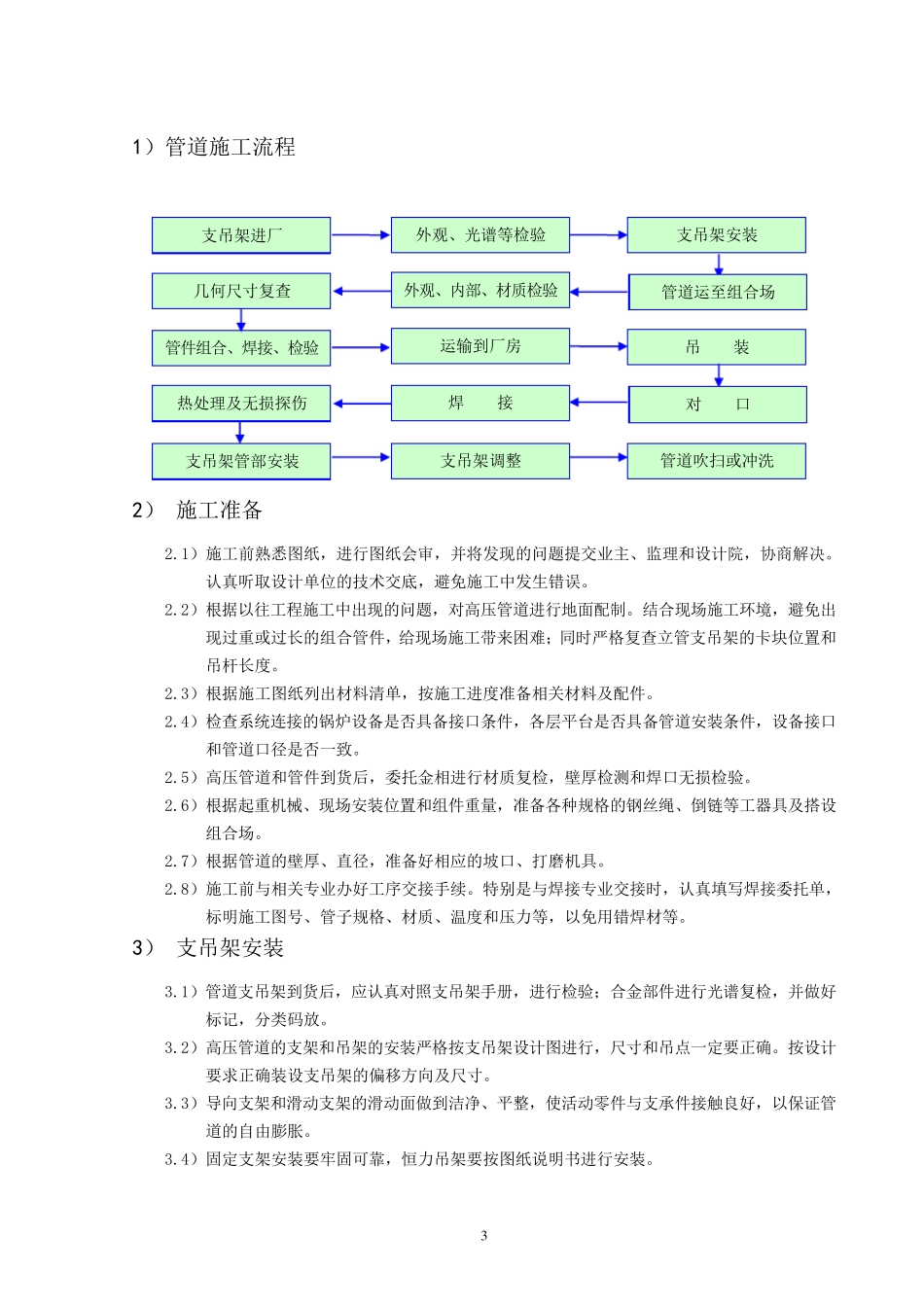

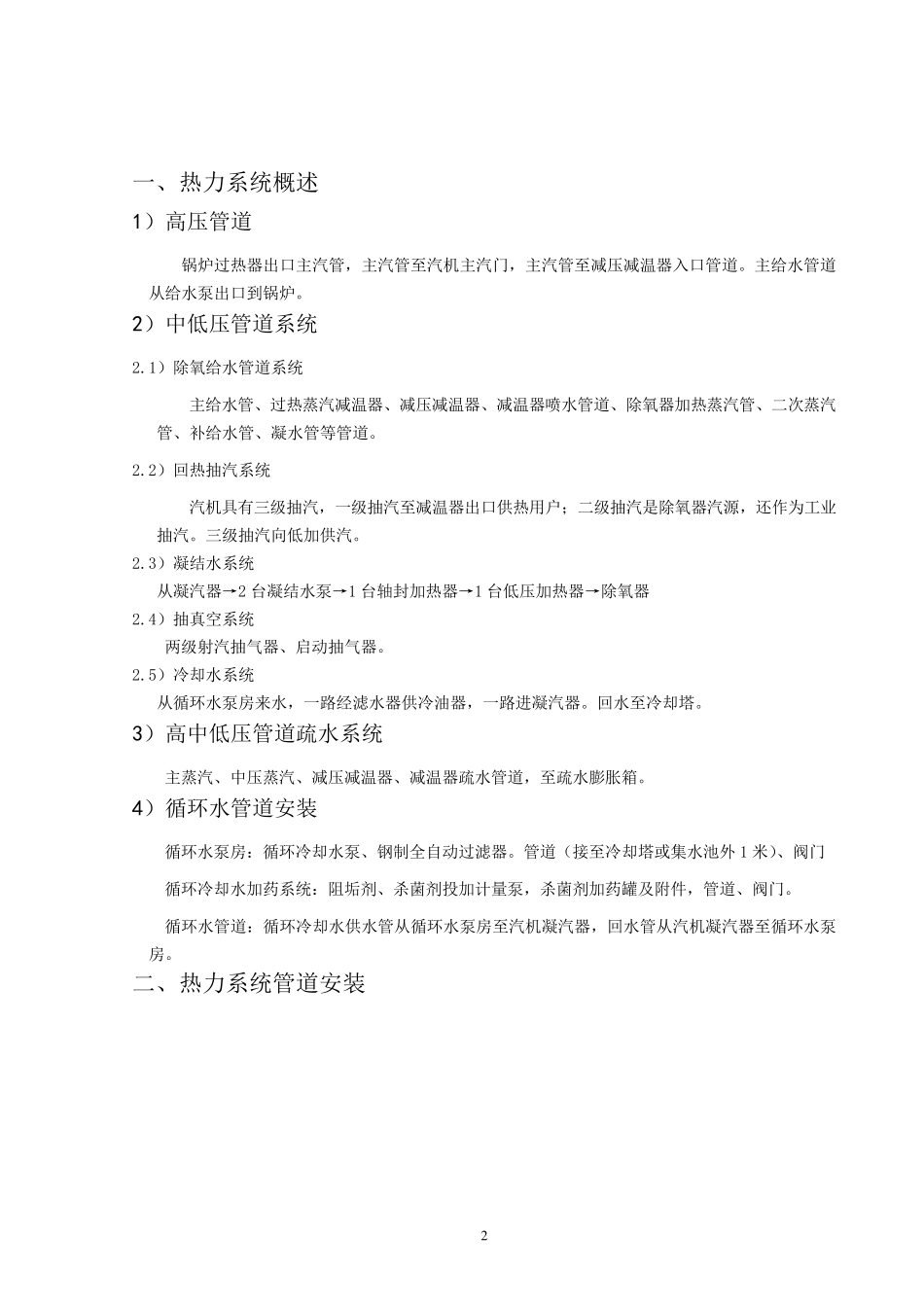

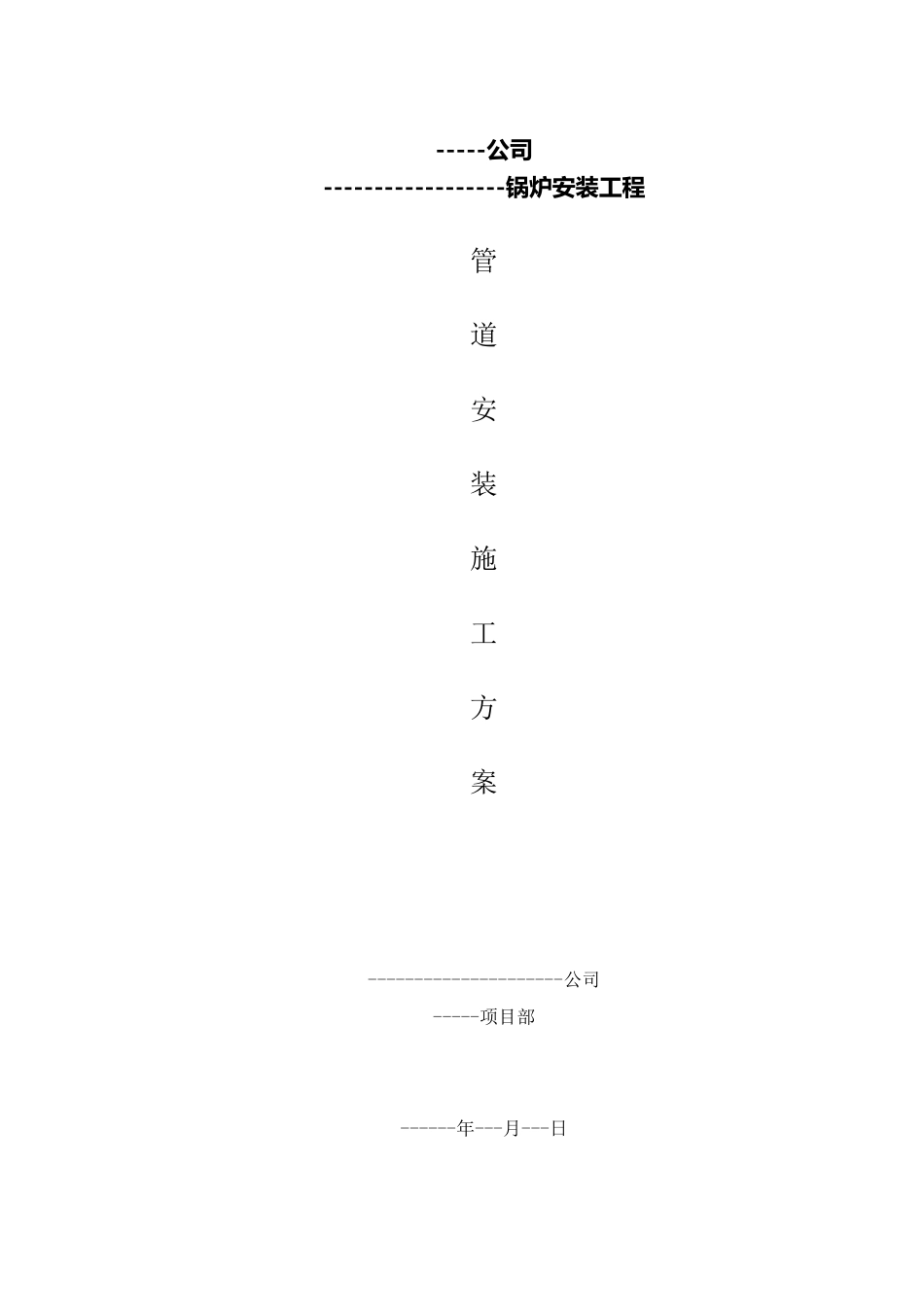

-----公司 ------------------锅炉安装工程 管 道 安 装 施 工 方 案 ---------------------公司 -----项目部 ------年---月---日 2 一、热力系统概述 1）高压管道 锅炉过热器出口主汽管，主汽管至汽机主汽门，主汽管至减压减温器入口管道。主给水管道从给水泵出口到锅炉。 2）中低压管道系统 2.1）除氧给水管道系统 主给水管、过热蒸汽减温器、减压减温器、减温器喷水管道、除氧器加热蒸汽管、二次蒸汽管、补给水管、凝水管等管道。 2.2）回热抽汽系统 汽机具有三级抽汽，一级抽汽至减温器出口供热用户；二级抽汽是除氧器汽源，还作为工业抽汽。三级抽汽向低加供汽。 2.3）凝结水系统 从凝汽器→2 台凝结水泵→1 台轴封加热器→1 台低压加热器→除氧器 2.4）抽真空系统 两级射汽抽气器、启动抽气器。 2.5）冷却水系统 从循环水泵房来水，一路经滤水器供冷油器，一路进凝汽器。回水至冷却塔。 3）高中低压管道疏水系统 主蒸汽、中压蒸汽、减压减温器、减温器疏水管道，至疏水膨胀箱。 4）循环水管道安装 循环水泵房：循环冷却水泵、钢制全自动过滤器。管道（接至冷却塔或集水池外 1 米）、阀门 循环冷却水加药系统：阻垢剂、杀菌剂投加计量泵，杀菌剂加药罐及附件，管道、阀门。 循环水管道：循环冷却水供水管从循环水泵房至汽机凝汽器，回水管从汽机凝汽器至循环水泵房。 二、热力系统管道安装 3 1）管道施工流程 2） 施工准备 2.1）施工前熟悉图纸，进行图纸会审，并将发现的问题提交业主、监理和设计院，协商解决。认真听取设计单位的技术交底，避免施工中发生错误。 2.2）根据以往工程施工中出现的问题，对高压管道进行地面配制。结合现场施工环境，避免出现过重或过长的组合管件，给现场施工带来困难；同时严格复查立管支吊架的卡块位置和吊杆长度。 2.3）根据施工图纸列出材料清单，按施工进度准备相关材料及配件。 2.4）检查系统连接的锅炉设备是否具备接口条件，各层平台是否具备管道安装条件，设备接口和管道口径是否一致。 2.5）高压管道和管件到货后，委托金相进行材质复检，壁厚检测和焊口无损检验。 2.6）根据起重机械、现场安装位置和组件重量，准备各种规格的钢丝绳、倒链等工器具及搭设组合场。 2.7）根据管道的壁厚、直径，准备好相应 的坡 口、打 磨 机具。 2.8）施工前与 相关专 业办 好工序 交接手 续 。特 别 是与 焊接专 业交接时，认真填 写 焊接委托...
