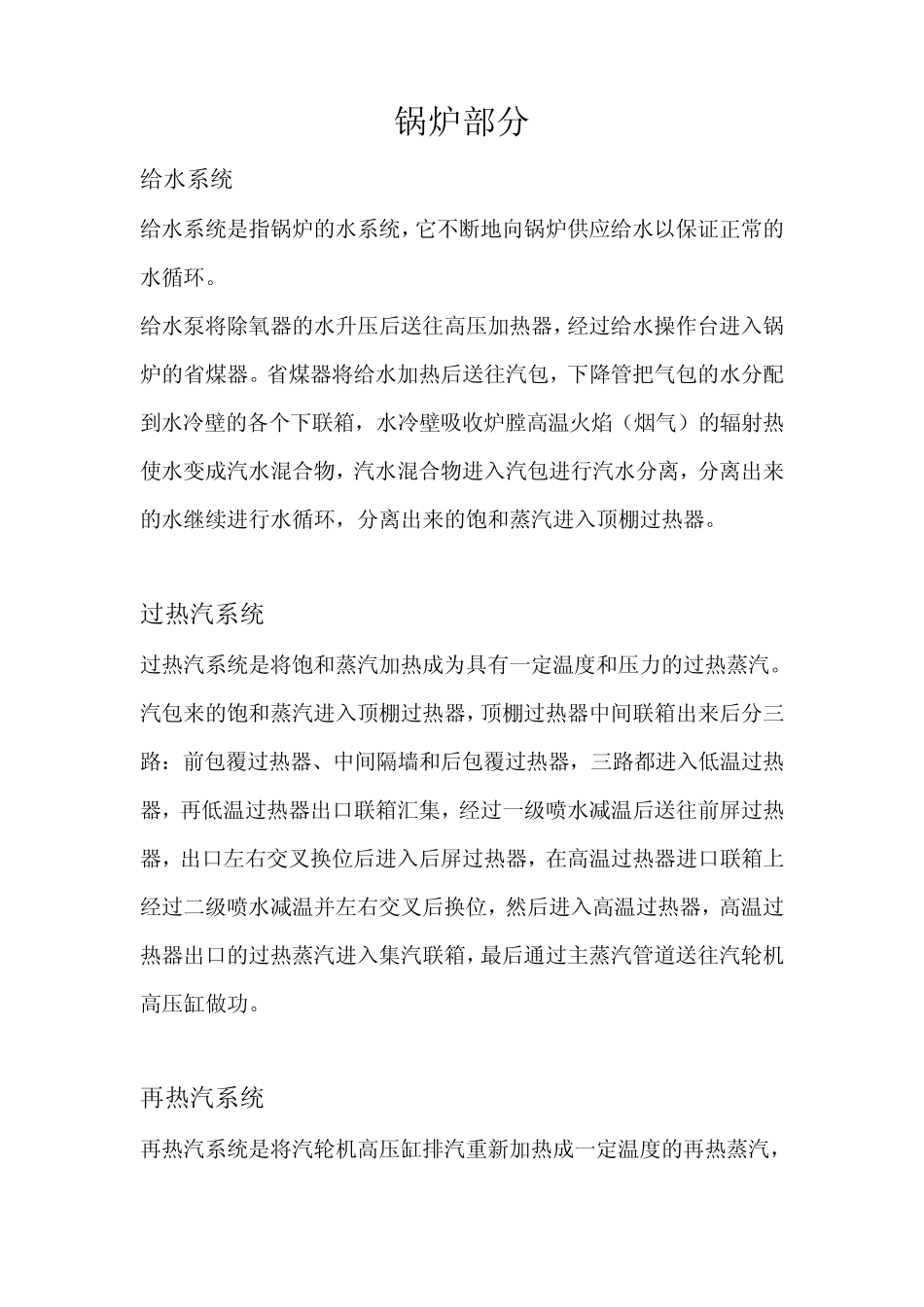

锅炉部分 给水系统 给水系统是指锅炉的水系统，它不断地向锅炉供应给水以保证正常的水循环。 给水泵将除氧器的水升压后送往高压加热器，经过给水操作台进入锅炉的省煤器。省煤器将给水加热后送往汽包，下降管把气包的水分配到水冷壁的各个下联箱，水冷壁吸收炉膛高温火焰（烟气）的辐射热使水变成汽水混合物，汽水混合物进入汽包进行汽水分离，分离出来的水继续进行水循环，分离出来的饱和蒸汽进入顶棚过热器。 过热汽系统 过热汽系统是将饱和蒸汽加热成为具有一定温度和压力的过热蒸汽。 汽包来的饱和蒸汽进入顶棚过热器，顶棚过热器中间联箱出来后分三路：前包覆过热器、中间隔墙和后包覆过热器，三路都进入低温过热器，再低温过热器出口联箱汇集，经过一级喷水减温后送往前屏过热器，出口左右交叉换位后进入后屏过热器，在高温过热器进口联箱上经过二级喷水减温并左右交叉后换位，然后进入高温过热器，高温过热器出口的过热蒸汽进入集汽联箱，最后通过主蒸汽管道送往汽轮机高压缸做功。 再热汽系统 再热汽系统是将汽轮机高压缸排汽重新加热成一定温度的再热蒸汽， 送往汽轮机中压缸做功。 汽轮机高压缸排汽进入低温再热器的进口联箱，在低温再热器出口左右交叉换位后进入高温再热器，在高温再热器出口联箱汇集，然后通过再热蒸汽管道送往汽轮机中压缸继续做功。在低温再热器进口管段设有事故喷水装置，在高温再热器的进口联箱上设有微量喷水装置。 输煤系统 输煤系统是将火车或轮船运输来的煤卸下来并经过杂物清除和破碎后输送到锅炉的原煤仓，或直接送往电厂的煤场备用。 场外运输来的煤由卸煤机卸下，由煤斗进入皮带输送机，在转运站内进行筛选、除去铁等其他杂物后，再由碎煤机破碎成小煤块，然后由皮带输送机经输煤栈桥一直送往锅炉房内，然后用犁煤器将原煤分配给各个原煤仓。来煤卸下后也可直接送往煤场，在需要时由皮带输送机送往锅炉的原煤仓。 制粉燃烧系统 制粉燃烧系统包括制粉系统和风烟系统，是将原煤干燥并磨制成一定细度的煤粉，送入炉膛中燃烧，同时送入煤粉燃烧所需要的空气，并把燃烧生成的烟气排出炉外。 原煤仓的煤通过给煤机进入磨煤机，同时空气预热器送来热空气，原煤同时被干燥和磨制，磨制号的煤粉被空气吹出，向上流动进入粗粉分离器，粗粉分离器将不合格的煤粉分离出来送回磨煤机重新再磨， 合格的煤粉继续向上进入细粉分离器内进行风粉分离，分离出来的煤粉进入煤粉仓或进入螺旋输粉机调剂相邻制...
