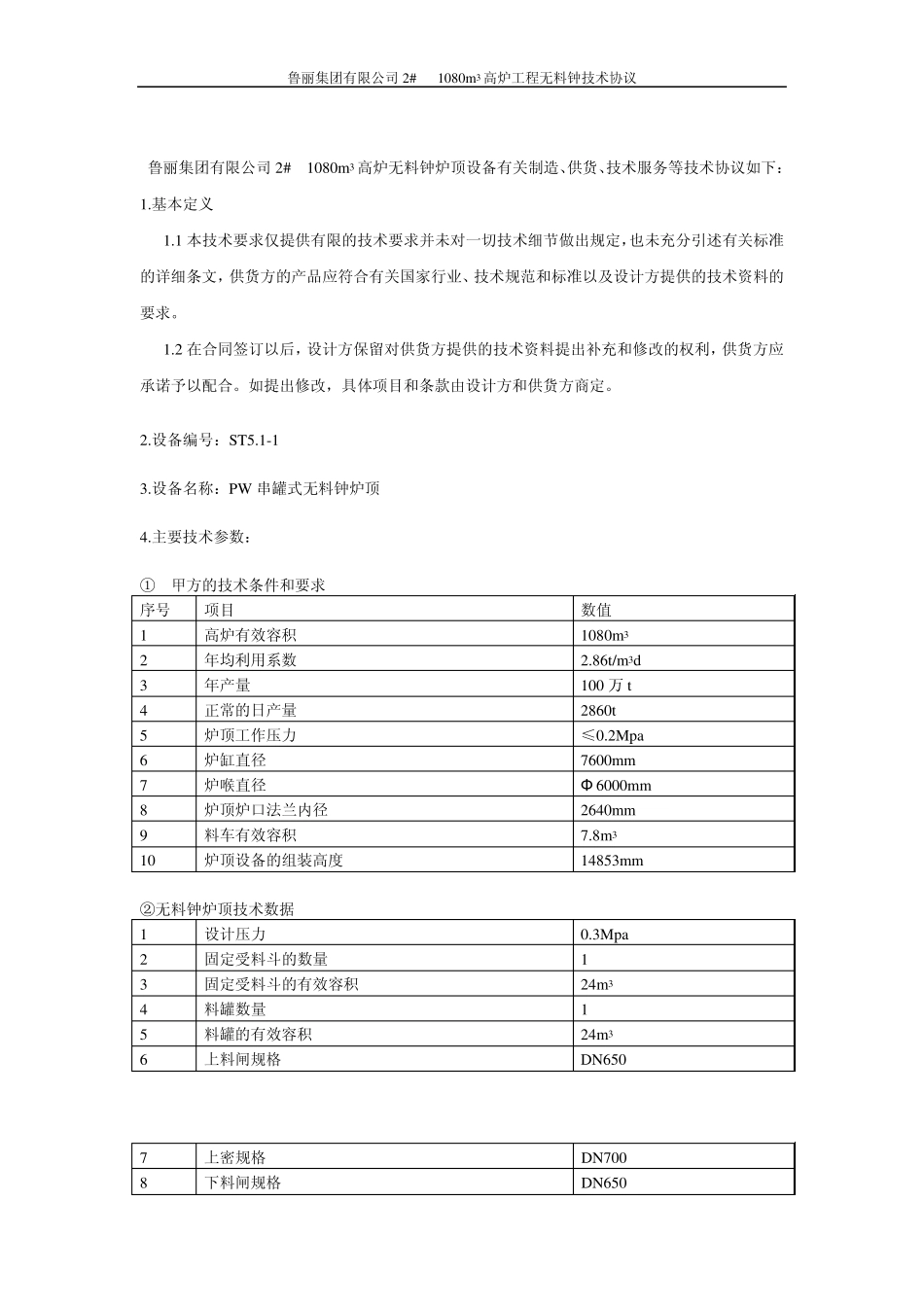

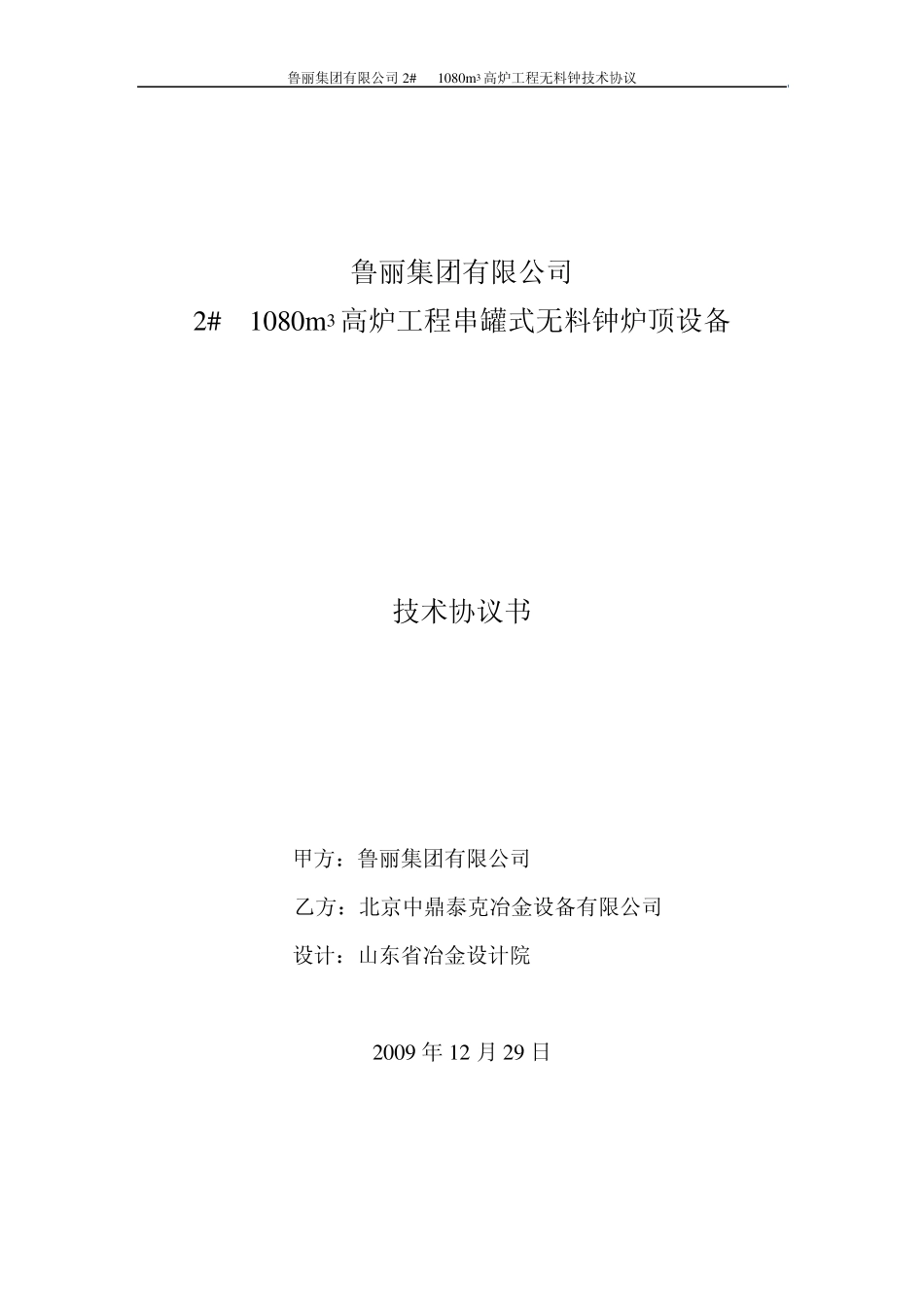

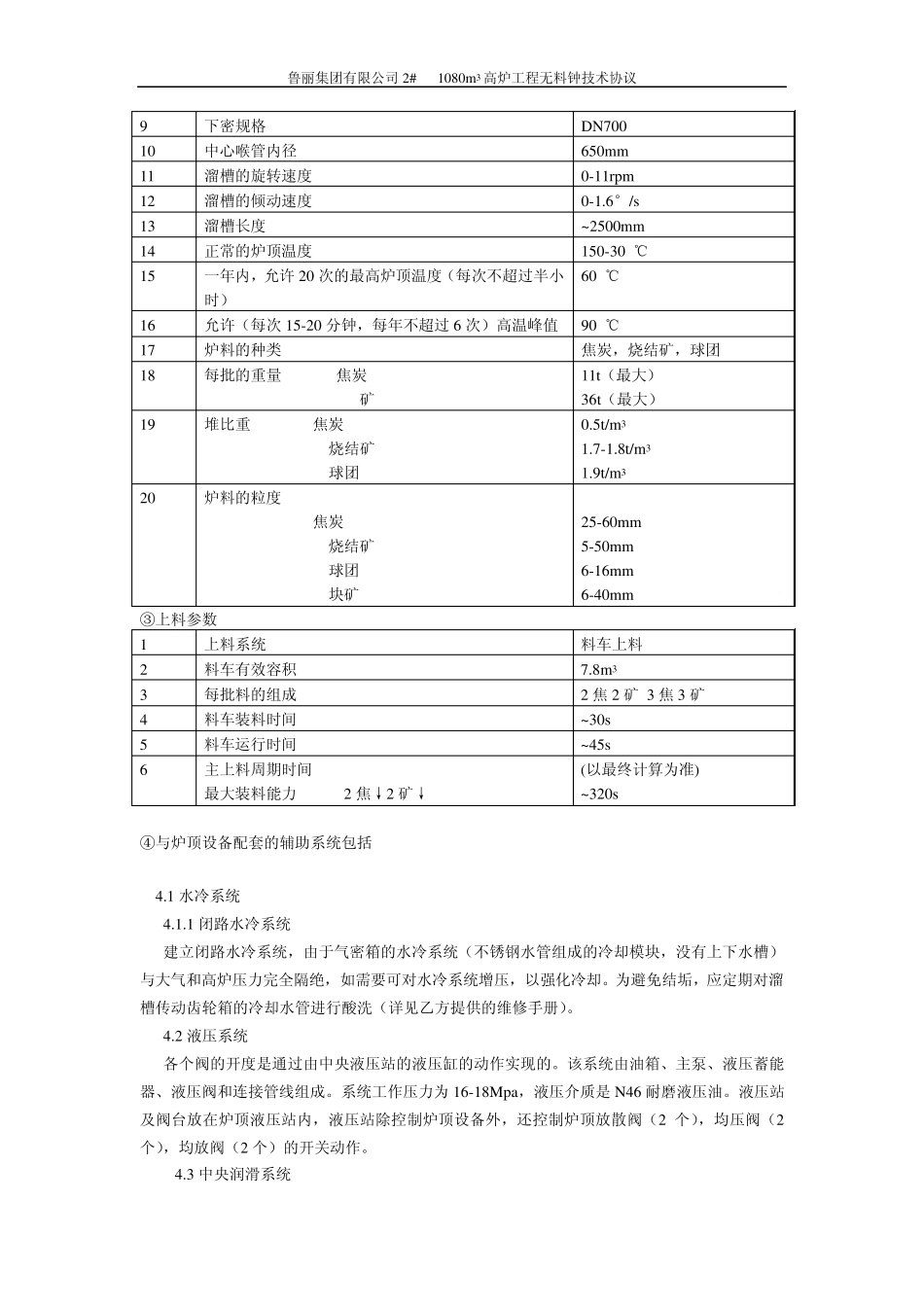

鲁丽集团有限公司2# 1080m 3 高炉工程无料钟技术协议 鲁丽集团有限公司 2# 1080m 3 高炉工程串罐式无料钟炉顶设备 技术协议书 甲方：鲁丽集团有限公司 乙方：北京中鼎泰克冶金设备有限公司 设计：山东省冶金设计院 2009 年 12 月 29 日 鲁丽集团有限公司 2# 1080m3 高炉工程无料钟技术协议 鲁丽集团有限公司 2# 1080m3 高炉无料钟炉顶设备有关制造、供货、技术服务等技术协议如下： 1.基本定义 1.1 本技术要求仅提供有限的技术要求并未对一切技术细节做出规定，也未充分引述有关标准的详细条文，供货方的产品应符合有关国家行业、技术规范和标准以及设计方提供的技术资料的要求。 1.2 在合同签订以后，设计方保留对供货方提供的技术资料提出补充和修改的权利，供货方应承诺予以配合。如提出修改，具体项目和条款由设计方和供货方商定。 2.设备编号：ST5.1-1 3.设备名称：PW 串罐式无料钟炉顶 4.主要技术参数： ① 甲方的技术条件和要求 序号 项目 数值 1 高炉有效容积 1080m3 2 年均利用系数 2.86t/m3d 3 年产量 100 万 t 4 正常的日产量 2860t 5 炉顶工作压力 ≤0.2Mpa 6 炉缸直径 7600mm 7 炉喉直径 Φ 6000mm 8 炉顶炉口法兰内径 2640mm 9 料车有效容积 7.8m3 10 炉顶设备的组装高度 14853mm ②无料钟炉顶技术数据 1 设计压力 0.3Mpa 2 固定受料斗的数量 1 3 固定受料斗的有效容积 24m3 4 料罐数量 1 5 料罐的有效容积 24m3 6 上料闸规格 DN650 7 上密规格 DN700 8 下料闸规格 DN650 鲁丽集团有限公司2# 1080m3 高炉工程无料钟技术协议 9 下密规格 DN700 10 中心喉管内径 650mm 11 溜槽的旋转速度 0-11rpm 12 溜槽的倾动速度 0-1.6°/s 13 溜槽长度 ~ 2500mm 14 正常的炉顶温度 150-300℃ 15 一年内，允许 20 次的最高炉顶温度（每次不超过半小时） 600℃ 16 允许（每次 15-20 分钟，每年不超过 6 次）高温峰值 900℃ 17 炉料的种类 焦炭，烧结矿，球团 18 每批的重量 焦炭 矿 11t（最大） 36t（最大） 19 堆比重 焦炭 烧结矿 球团 0.5t/m3 1.7-1.8t/m3 1.9t/m3 20 炉料的粒度 焦炭 烧结矿 球团 块矿 25-60mm 5-50mm 6-16mm 6-40mm ③上料参数 1 上料系统 料车上料 2 料车有效容积 7.8m3 3 每批料的组成 2 焦 2 矿 3 焦 3 矿 4 料车装料时间 ~ 30s 5...
