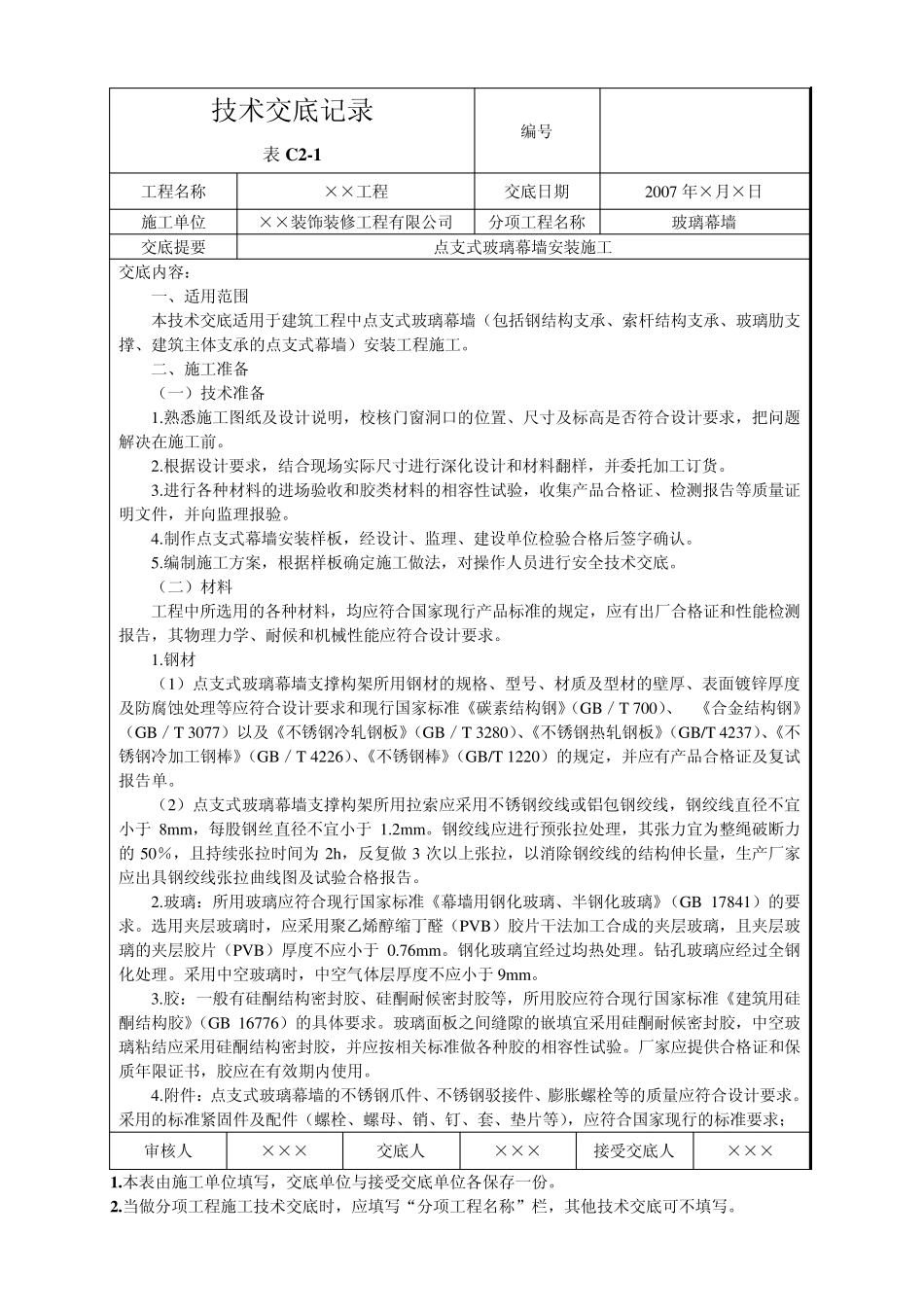

技术交底记录 表C 2-1 编号 工程名称 ××工程 交底日期 2007 年×月×日 施工单位 ××装饰装修工程有限公司 分项工程名称 玻璃幕墙 交底提要 点支式玻璃幕墙安装施工 交底内容： 一、适用范围 本技术交底适用于建筑工程中点支式玻璃幕墙（包括钢结构支承、索杆结构支承、玻璃肋支撑、建筑主体支承的点支式幕墙）安装工程施工。 二、施工准备 （一）技术准备 1.熟悉施工图纸及设计说明，校核门窗洞口的位置、尺寸及标高是否符合设计要求，把问题解决在施工前。 2.根据设计要求，结合现场实际尺寸进行深化设计和材料翻样，并委托加工订货。 3.进行各种材料的进场验收和胶类材料的相容性试验，收集产品合格证、检测报告等质量证明文件，并向监理报验。 4.制作点支式幕墙安装样板，经设计、监理、建设单位检验合格后签字确认。 5.编制施工方案，根据样板确定施工做法，对操作人员进行安全技术交底。 （二）材料 工程中所选用的各种材料，均应符合国家现行产品标准的规定，应有出厂合格证和性能检测报告，其物理力学、耐候和机械性能应符合设计要求。 1.钢材 （1）点支式玻璃幕墙支撑构架所用钢材的规格、型号、材质及型材的壁厚、表面镀锌厚度及防腐蚀处理等应符合设计要求和现行国家标准《碳素结构钢》（GB／T 700）、 《合金结构钢》（GB／T 3077）以及《不锈钢冷轧钢板》（GB／T 3280）、《不锈钢热轧钢板》（GB/T 4237）、《不锈钢冷加工钢棒》（GB／T 4226）、《不锈钢棒》（GB/T 1220）的规定，并应有产品合格证及复试报告单。 （2）点支式玻璃幕墙支撑构架所用拉索应采用不锈钢绞线或铝包钢绞线，钢绞线直径不宜小于 8m m ，每股钢丝直径不宜小于 1.2m m 。钢绞线应进行预张拉处理，其张力宜为整绳破断力的 50％，且持续张拉时间为 2h，反复做 3 次以上张拉，以消除钢绞线的结构伸长量，生产厂家应出具钢绞线张拉曲线图及试验合格报告。 2.玻璃：所用玻璃应符合现行国家标准《幕墙用钢化玻璃、半钢化玻璃》（GB 17841）的要求。选用夹层玻璃时，应采用聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃，且夹层玻璃的夹层胶片（PVB）厚度不应小于 0.76m m 。钢化玻璃宜经过均热处理。钻孔玻璃应经过全钢化处理。采用中空玻璃时，中空气体层厚度不应小于 9m m 。 3.胶：一般有硅酮结构密封胶、硅酮耐候密封胶等，所用胶应符合现行国家标准《建筑用硅酮结构胶》（GB 16776）的具体要求...
