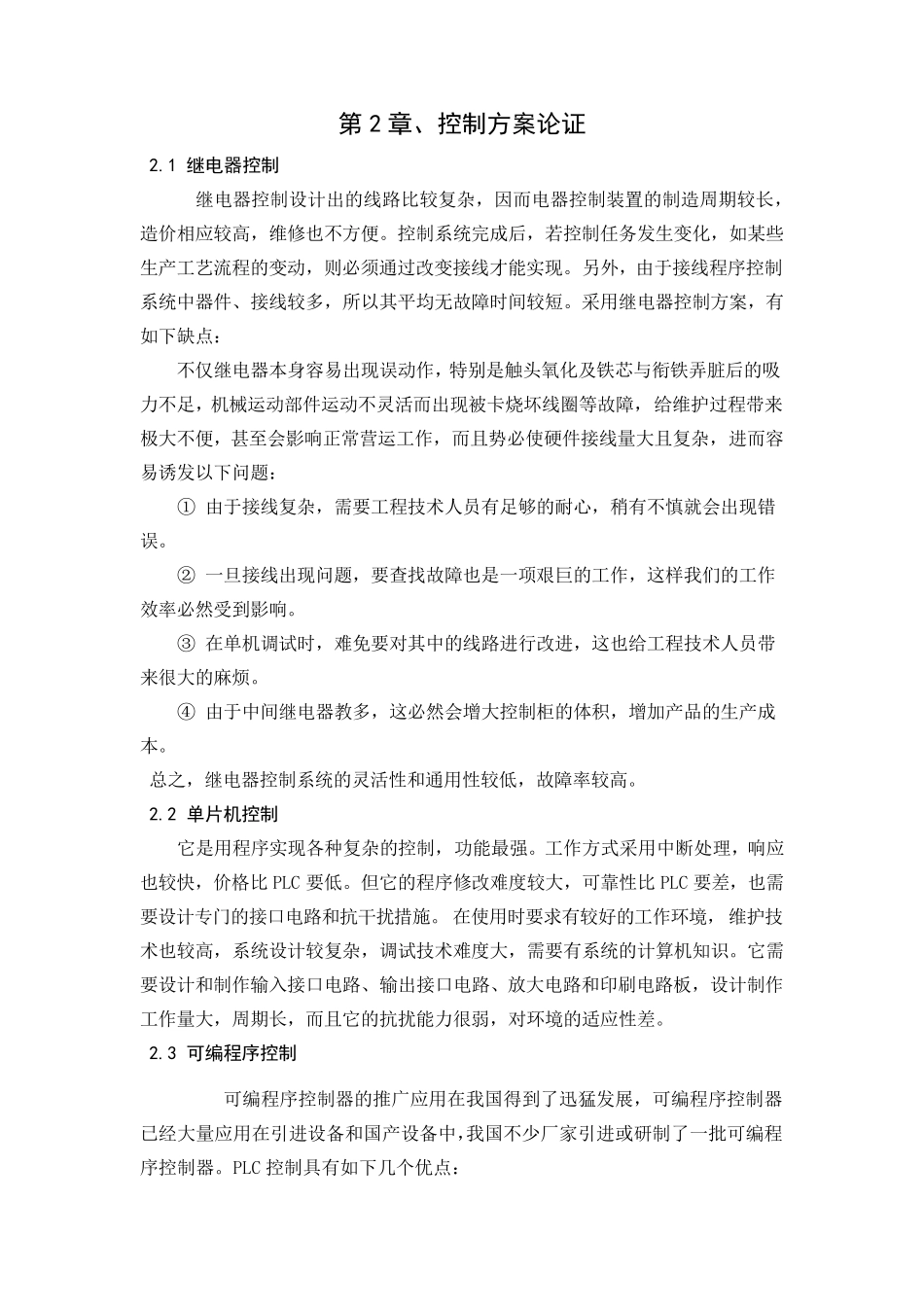

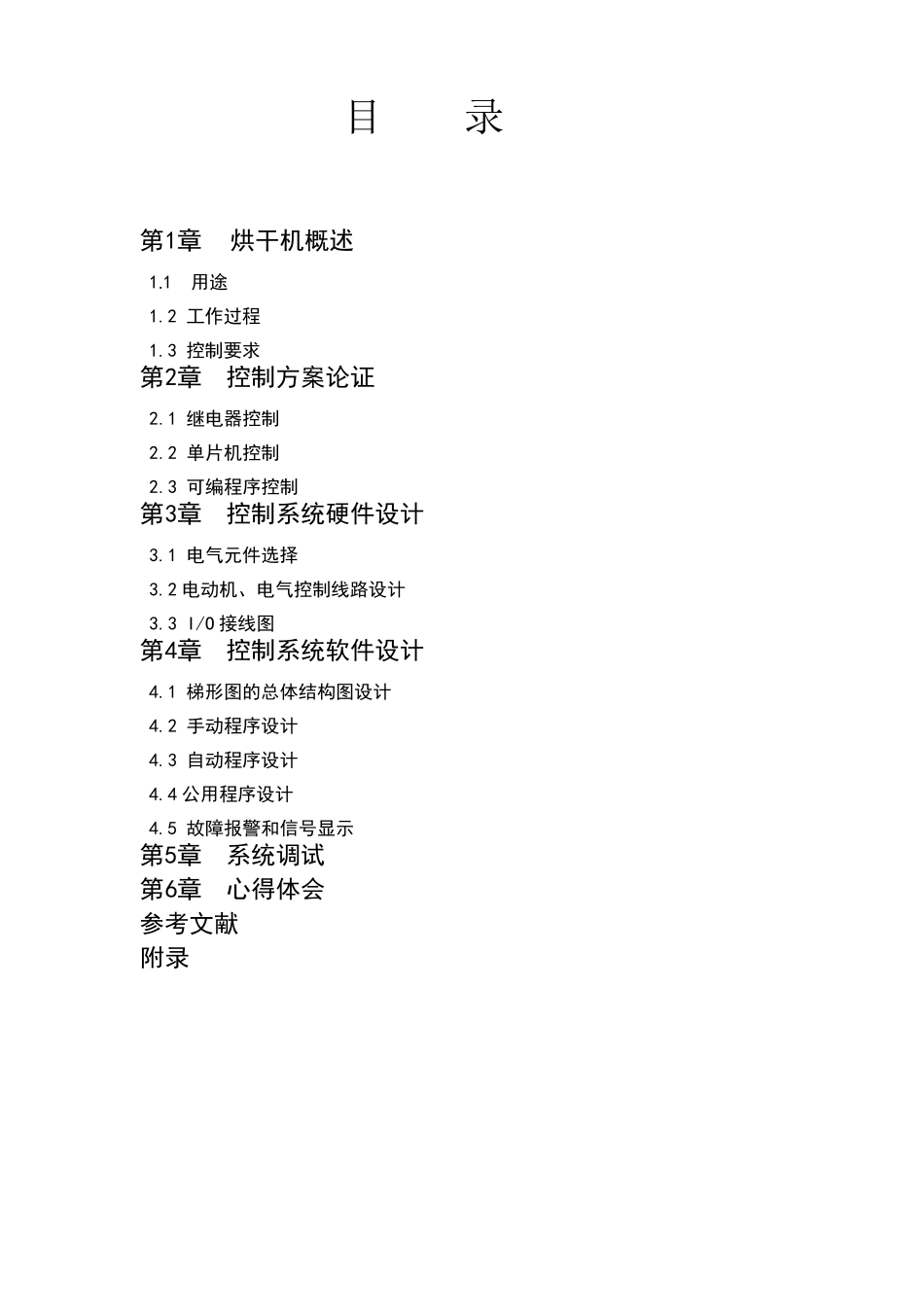

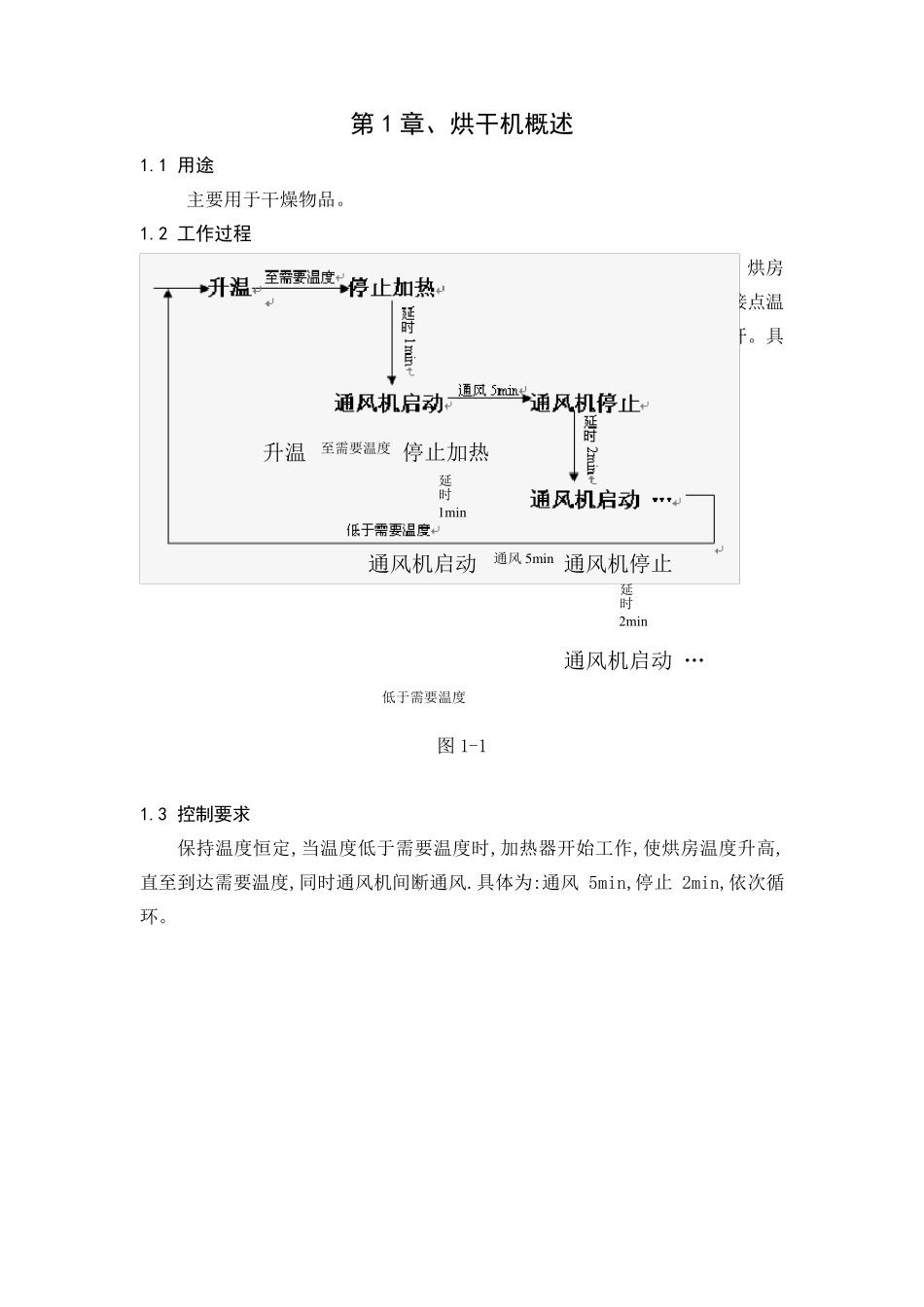

目 录 第1章 烘干机概述 1.1 用途 1.2 工作过程 1.3 控制要求 第2章 控制方案论证 2.1 继电器控制 2.2 单片机控制 2.3 可编程序控制 第3章 控制系统硬件设计 3.1 电气元件选择 3.2 电动机、电气控制线路设计 3.3 I/O 接线图 第4章 控制系统软件设计 4.1 梯形图的总体结构图设计 4.2 手动程序设计 4.3 自动程序设计 4.4 公用程序设计 4.5 故障报警和信号显示 第5章 系统调试 第6章 心得体会 参考文献 附录 第1 章、烘干机概述 1.1 用途 主要用于干燥物品。 1.2 工作过程 烘房内装有电接点温度计TJ，用来检测烘房温度。当加热器通电时，烘房加热升温；通风机通电时，烘房通风。当烘房的温度升至需要温度时，电接点温度计的接点闭合；当烘房的温度低于需要温度时，电接点温度计的接点断开。具体过程如图所示： 图1-1 1.3 控制要求 保持温度恒定,当温度低于需要温度时,加热器开始工作,使烘房温度升高,直至到达需要温度,同时通风机间断通风.具体为:通风5min,停止2min,依次循环。 延时1min 通风5min 通风机停止 延时2min 通风机启动 … 低于需要温度 通风机启动 升温 停止加热 至需要温度 第2 章、控制方案论证 2.1 继电器控制 继 电 器 控 制 设 计 出 的 线 路 比 较 复 杂 ， 因 而 电 器 控 制 装 置 的 制 造 周 期 较 长 ，造 价 相 应 较 高 ， 维 修 也 不 方 便 。 控 制 系 统 完 成 后 ， 若 控 制 任 务 发 生 变 化 ， 如 某 些生 产 工 艺 流 程 的 变 动 ， 则 必 须 通 过 改 变 接 线 才 能 实 现 。 另 外 ， 由 于 接 线 程 序 控 制系 统 中 器 件 、 接 线 较 多 ， 所 以 其 平 均 无 故 障 时 间 较 短 。 采 用 继 电 器 控 制 方 案 ， 有如 下 缺 点 ： 不 仅 继 电 器 本 身 容 易 出 现 误 动 作 ， 特 别 是 触 头 氧 化 及 铁 芯 与 衔 铁 弄 脏 后 的 吸力 不 足 ， 机 械 运 动 部 件 运 动 不 灵 活 而 出 现 被 卡 烧 坏 线 圈等故 障 ， 给维 护过 程 带来极大不 便 ， 甚至会影响正常营运 工 作 ， 而 且势必 使硬件 接 线 量大且复 杂 ， 进而 容易 诱发 以 下 问题： ① 由 于 接 线 复 杂 ，...
