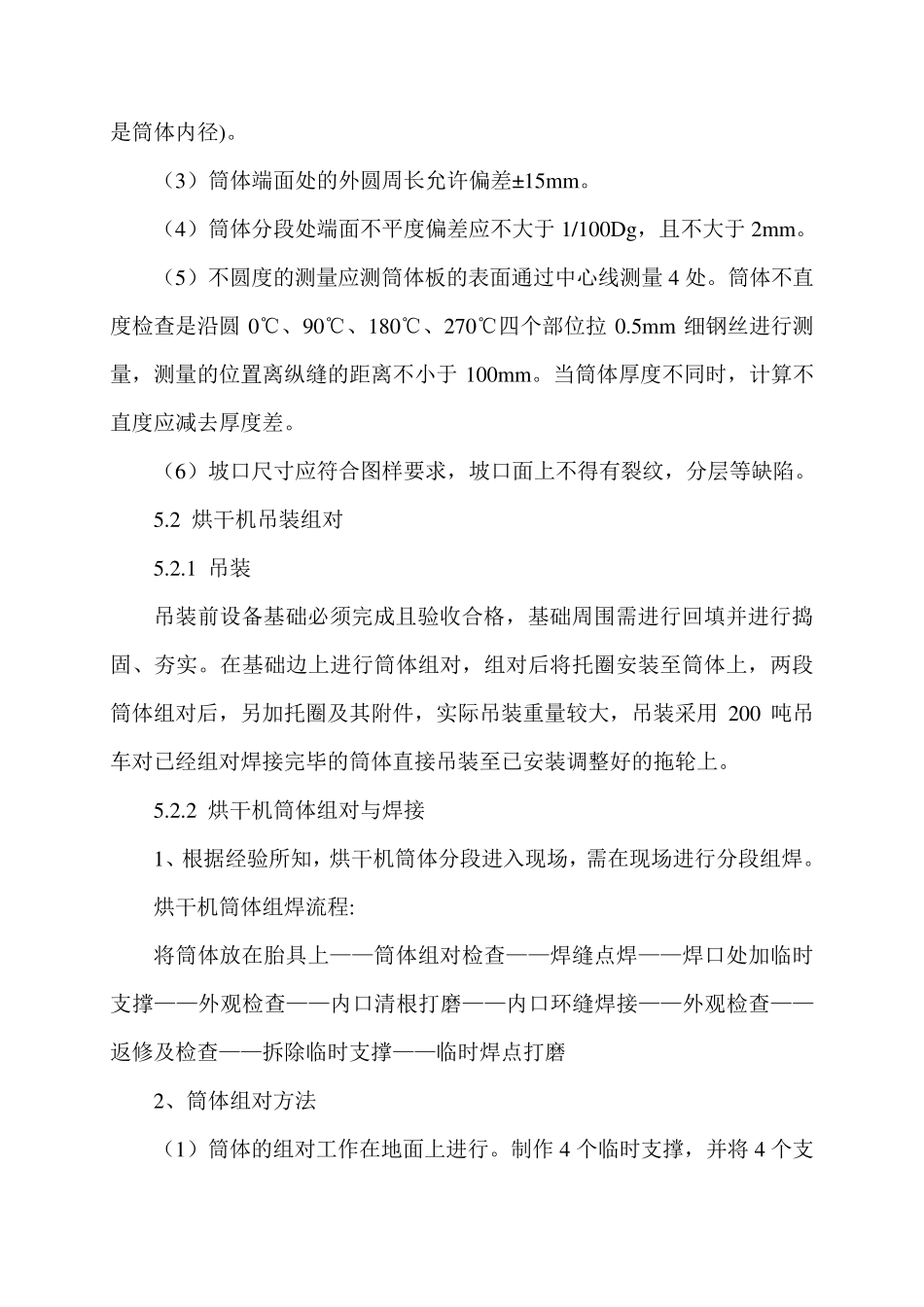

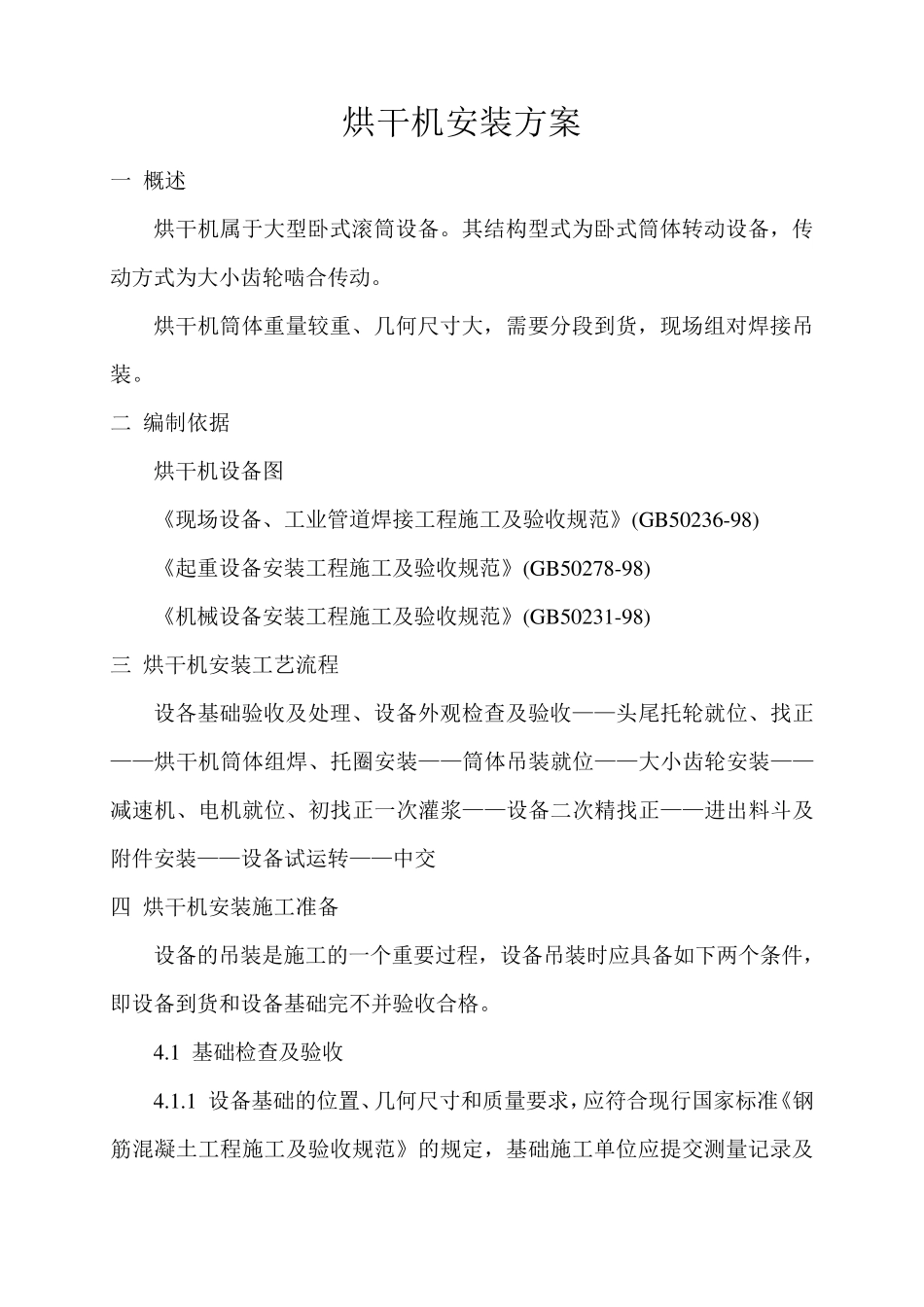

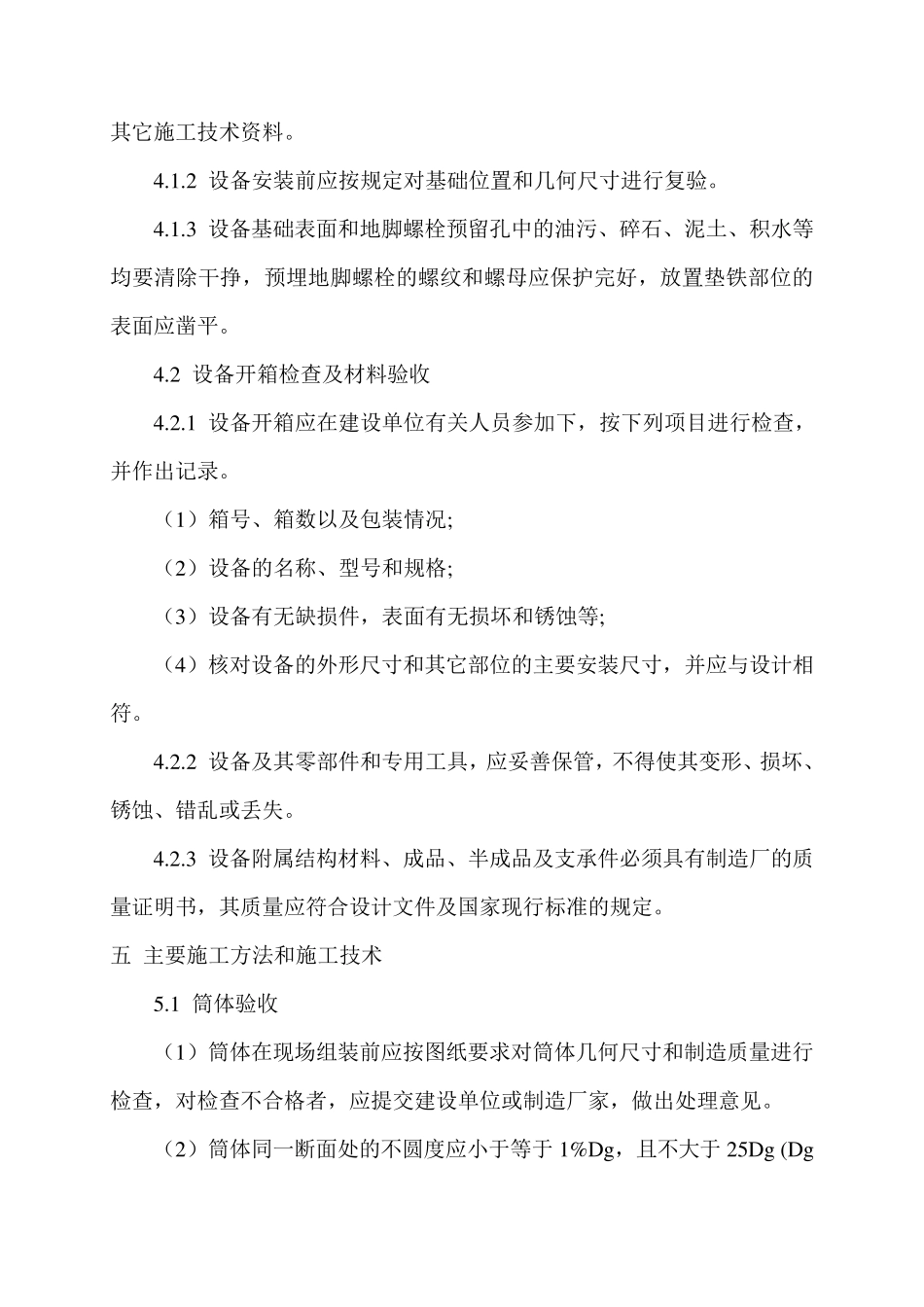

烘干机安装方案 一 概述 烘干机属于大型卧式滚筒设备。其结构型式为卧式筒体转动设备，传动方式为大小齿轮啮合传动。 烘干机筒体重量较重、几何尺寸大，需要分段到货，现场组对焊接吊装。 二 编制依据 烘干机设备图 《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98) 《起重设备安装工程施工及验收规范》(GB50278-98) 《机械设备安装工程施工及验收规范》(GB50231-98) 三 烘干机安装工艺流程 设各基础验收及处理、设备外观检查及验收——头尾托轮就位、找正——烘干机筒体组焊、托圈安装——筒体吊装就位——大小齿轮安装——减速机、电机就位、初找正一次灌浆——设备二次精找正——进出料斗及附件安装——设备试运转——中交 四 烘干机安装施工准备 设备的吊装是施工的一个重要过程，设备吊装时应具备如下两个条件，即设备到货和设备基础完不并验收合格。 4.1 基础检查及验收 4.1.1 设备基础的位置、几何尺寸和质量要求，应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定，基础施工单位应提交测量记录及其它施工技术资料。 4.1.2 设备安装前应按规定对基础位置和几何尺寸进行复验。 4.1.3 设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均要清除干挣，预埋地脚螺栓的螺纹和螺母应保护完好，放置垫铁部位的表面应凿平。 4.2 设备开箱检查及材料验收 4.2.1 设备开箱应在建设单位有关人员参加下，按下列项目进行检查，并作出记录。 （1）箱号、箱数以及包装情况; （2）设备的名称、型号和规格; （3）设备有无缺损件，表面有无损坏和锈蚀等; （4）核对设备的外形尺寸和其它部位的主要安装尺寸，并应与设计相符。 4.2.2 设备及其零部件和专用工具，应妥善保管，不得使其变形、损坏、锈蚀、错乱或丢失。 4.2.3 设备附属结构材料、成品、半成品及支承件必须具有制造厂的质量证明书，其质量应符合设计文件及国家现行标准的规定。 五 主要施工方法和施工技术 5.1 筒体验收 （1）筒体在现场组装前应按图纸要求对筒体几何尺寸和制造质量进行检查，对检查不合格者，应提交建设单位或制造厂家，做出处理意见。 （2）筒体同一断面处的不圆度应小于等于 1%Dg，且不大于 25Dg (Dg是筒体内径)。 （3）筒体端面处的外圆周长允许偏差±15mm。 （4）筒体分段处端面不平度偏差应不大于 1/100Dg，且不大于 2mm。 （5）不圆度的测量应测筒体板的表面通过中心线测量 4 处。筒体不直...
