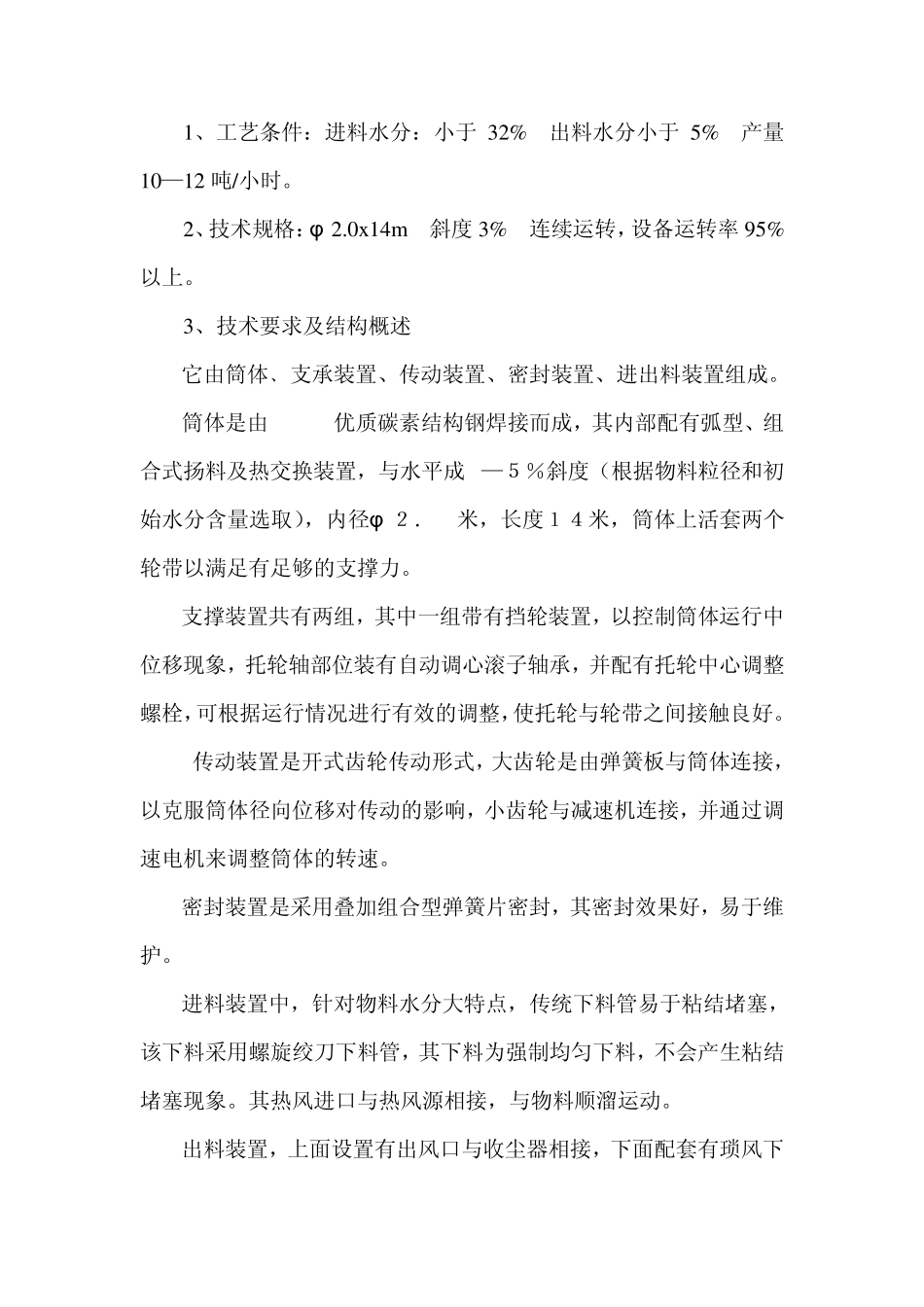

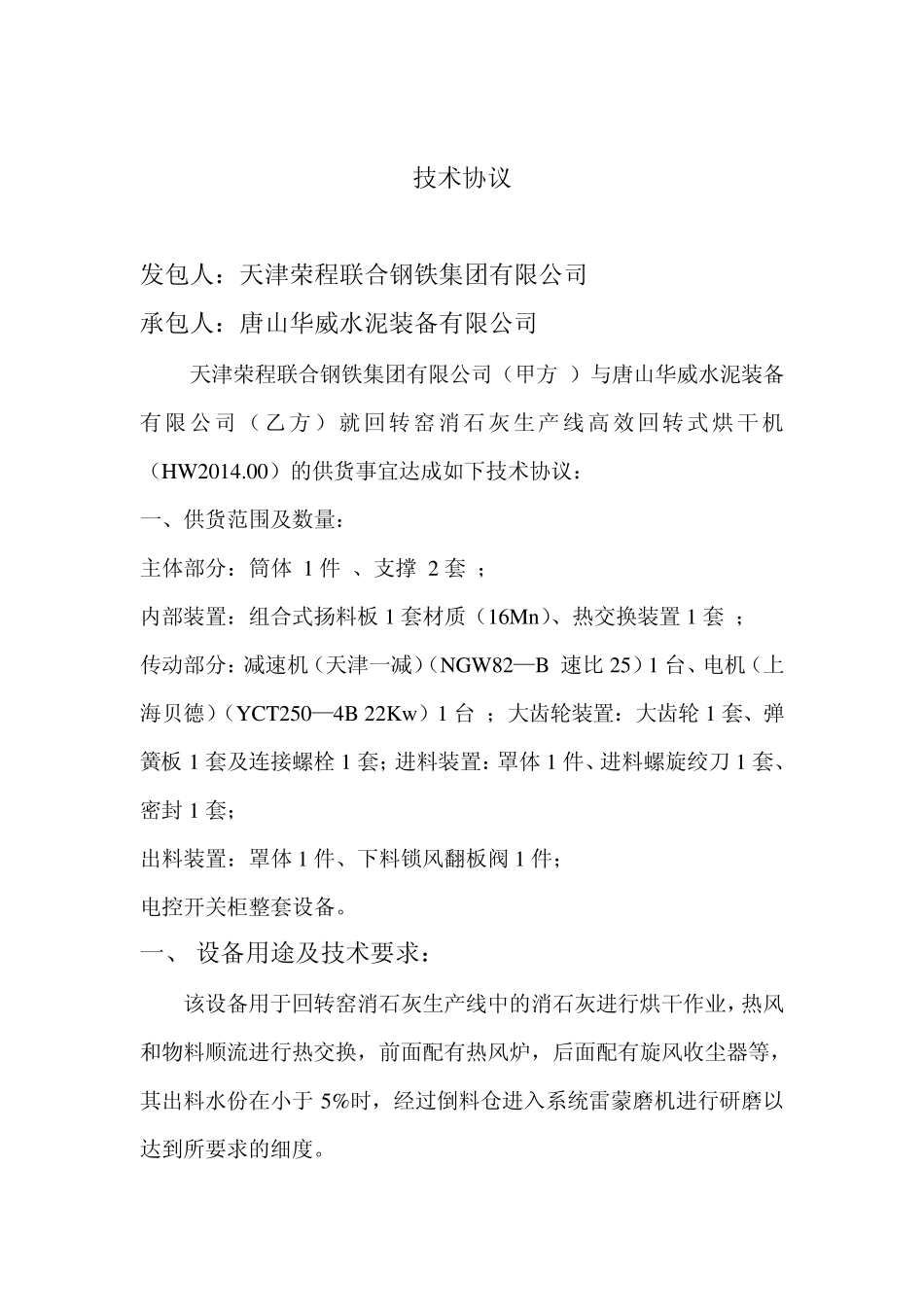

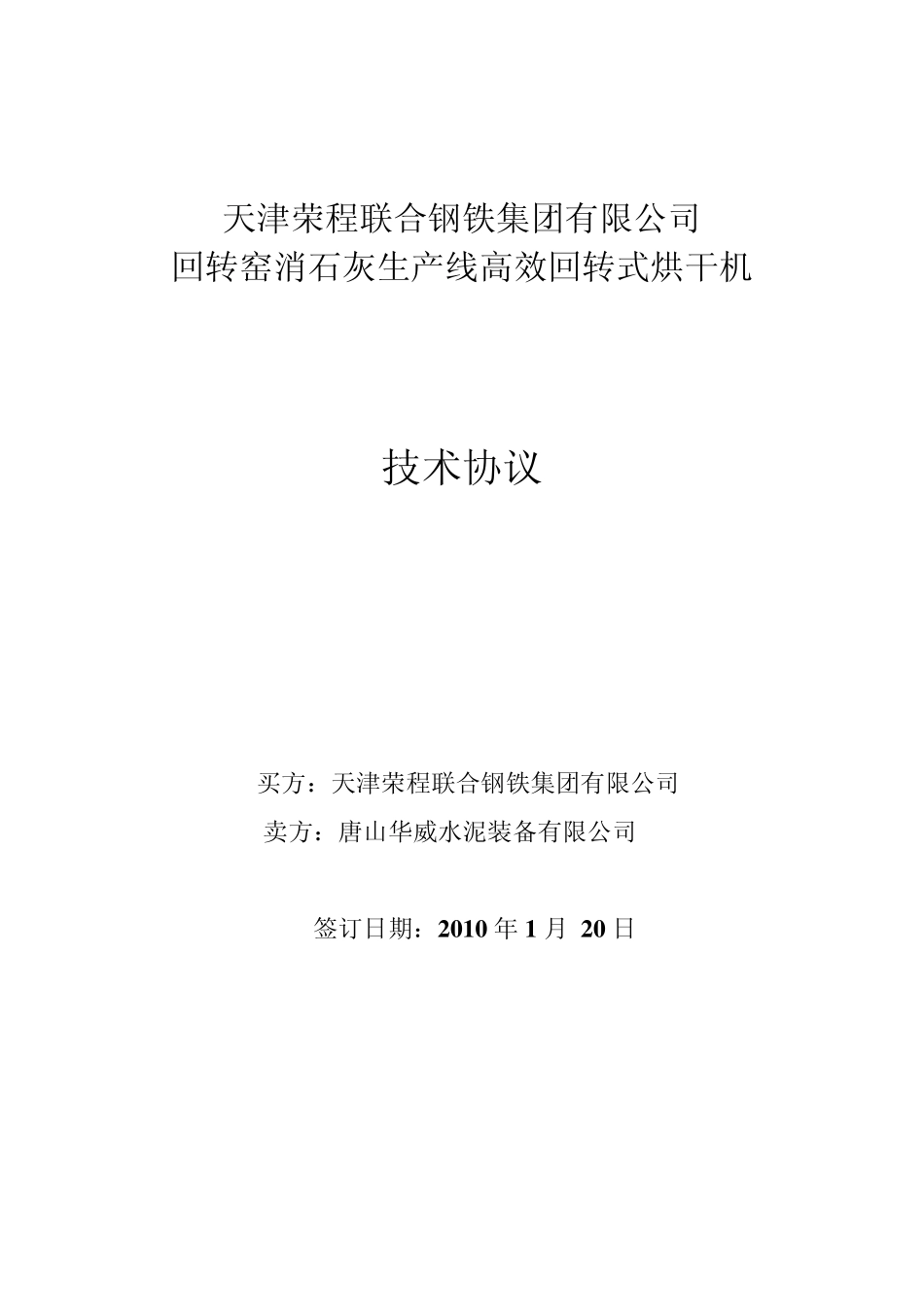

天津荣程联合钢铁集团有限公司 回转窑消石灰生产线高效回转式烘干机 技术协议 买方：天津荣程联合钢铁集团有限公司 卖方：唐山华威水泥装备有限公司 签订日期：2 0 1 0 年 1 月 2 0 日 技术协议 发包人：天津荣程联合钢铁集团有限公司 承包人：唐山华威水泥装备有限公司 天津荣程联合钢铁集团有限公司（甲方 ）与唐山华威水泥装备有限公司（乙方）就回转窑消石灰生产线高效回转式烘干机（HW2014.00）的供货事宜达成如下技术协议： 一、供货范围及数量： 主体部分：筒体 1 件 、支撑 2 套 ； 内部装置：组合式扬料板1 套材质（16Mn）、热交换装置1 套 ； 传动部分：减速机（天津一减）（NGW82—B 速比 25）1 台、电机（上海贝德）（YCT250—4B 22Kw ）1 台 ；大齿轮装置：大齿轮 1 套、弹簧板1 套及连接螺栓 1 套；进料装置：罩体1 件、进料螺旋绞刀 1 套、密封 1 套； 出料装置：罩体1 件、下料锁风翻板阀 1 件； 电控开关柜整套设备。 一、 设备用途及技术要求： 该设备用于回转窑消石灰生产线中的消石灰进行烘干作业，热风和物料顺流进行热交换，前面配有热风炉，后面配有旋风收尘器等，其出料水份在小于 5%时，经过倒料仓进入系统雷蒙磨机进行研磨以达到所要求的细度。 1、工艺条件：进料水分：小于32% 出料水分小于5% 产量10—12 吨/小时。 2、技术规格：φ 2.0x14m 斜度 3% 连续运转，设备运转率 95%以上。 3、技术要求及结构概述 它由筒体﹑支承装置、传动装置、密封装置、进出料装置组成。 筒体是由 Q235B优质碳素结构钢焊接而成，其内部配有弧型、组合式扬料及热交换装置，与水平成 3—５％斜度（根据物料粒径和初始水分含量选取），内径φ ２．0米，长度１４米，筒体上活套两个轮带以满足有足够的支撑力。 支撑装置共有两组，其中一组带有挡轮装置，以控制筒体运行中位移现象，托轮轴部位装有自动调心滚子轴承，并配有托轮中心调整螺栓，可根据运行情况进行有效的调整，使托轮与轮带之间接触良好。 传动装置是开式齿轮传动形式，大齿轮是由弹簧板与筒体连接，以克服筒体径向位移对传动的影响，小齿轮与减速机连接，并通过调速电机来调整筒体的转速。 密封装置是采用叠加组合型弹簧片密封，其密封效果好，易于维护。 进料装置中，针对物料水分大特点，传统下料管易于粘结堵塞，该下料采用螺旋绞刀下料管，其下料为强制均匀下料，不会产生粘结堵塞现象。其...
