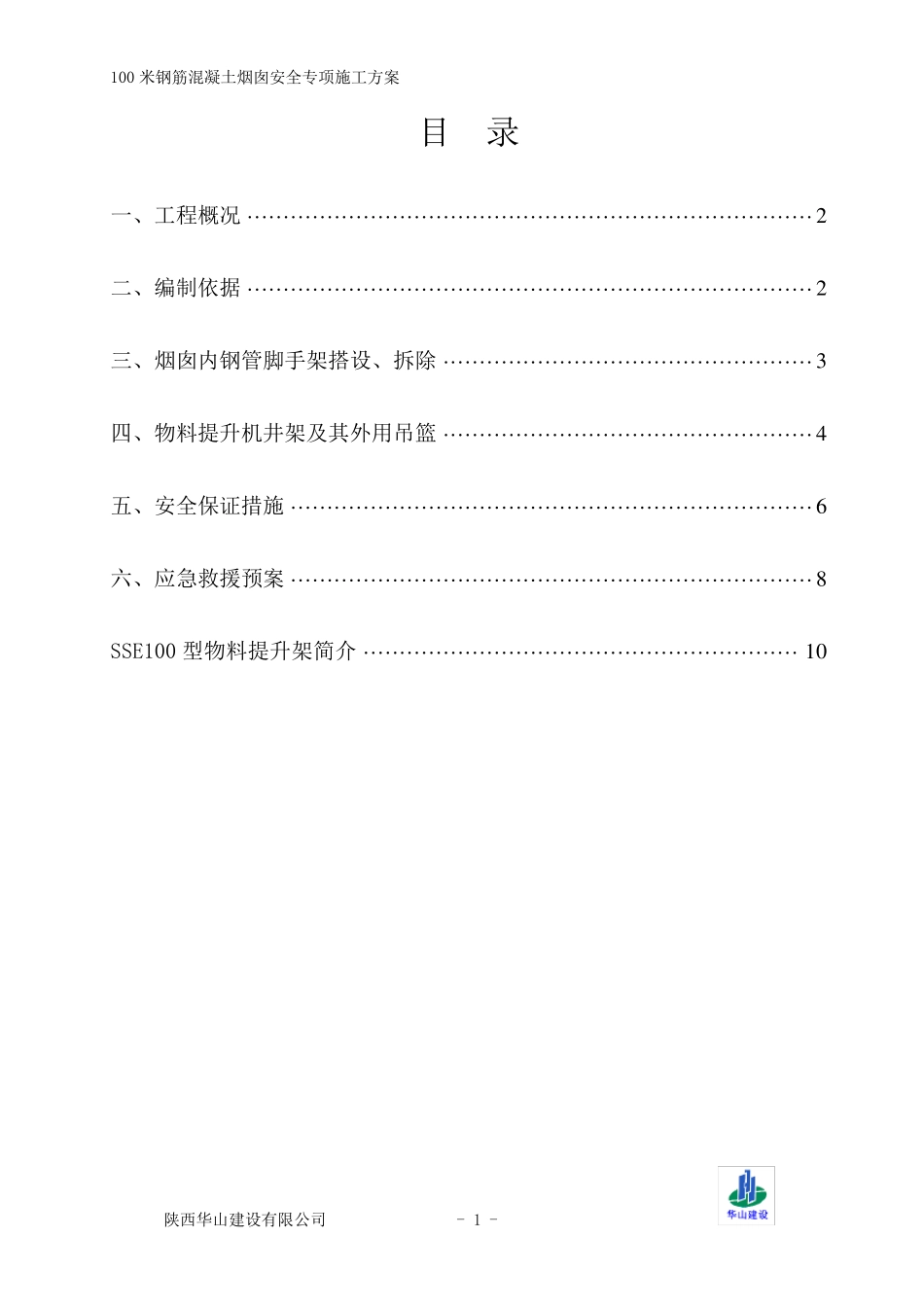

100 米钢筋混凝土烟囱安全专项施工方案 陕西华山建设有限公司 - 1 - 目 录 一、工程概况 ·············································································· 2 二、编制依据 ·············································································· 2 三、烟囱内钢管脚手架搭设、拆除 ··················································· 3 四、物料提升机井架及其外用吊篮 ··················································· 4 五、安全保证措施 ········································································ 6 六、应急救援预案 ········································································ 8 SSE100 型物料提升架简介 ···························································· 10 100 米钢筋混凝土烟囱安全专项施工方案 陕西华山建设有限公司 - 2 - 一、工程概况 1.1 工程概况 本工程为西安市纺织产业园区供热中心工程,100 米烟囱结构形式为钢筋混凝土结构。烟囱基础埋置深度为-4.0m,基础结构板厚为2.0m,基础底板直径为19.3m, ±0.000 处外直径为11.02m,上口内直径为5.2 米。烟囱设计地震烈度为8 度,设计基本地震加速度为0.2g。 烟囱筒身采用 C30 混凝土,钢筋采用 HPB235、HRB335 钢筋,钢构件均采用 Q235.F。烟囱内衬采用 KS 防水型耐酸耐热浇注料,隔离层采用 OM 耐酸防腐隔离层。 1.2 参建单位 建设单位:西安市华佰利热力有限公司 设计单位:山西新唐工程设计有限公司 监理单位:陕西环宇建设工程项目管理有限公司 施工单位:陕西华山建设有限公司 二、编制依据 西安市纺织产业园区供热中心工程100米钢筋混凝土烟囱设计图纸及现场实际情况; 西安市纺织产业园区供热中心工程100 米钢筋混凝土烟囱...
