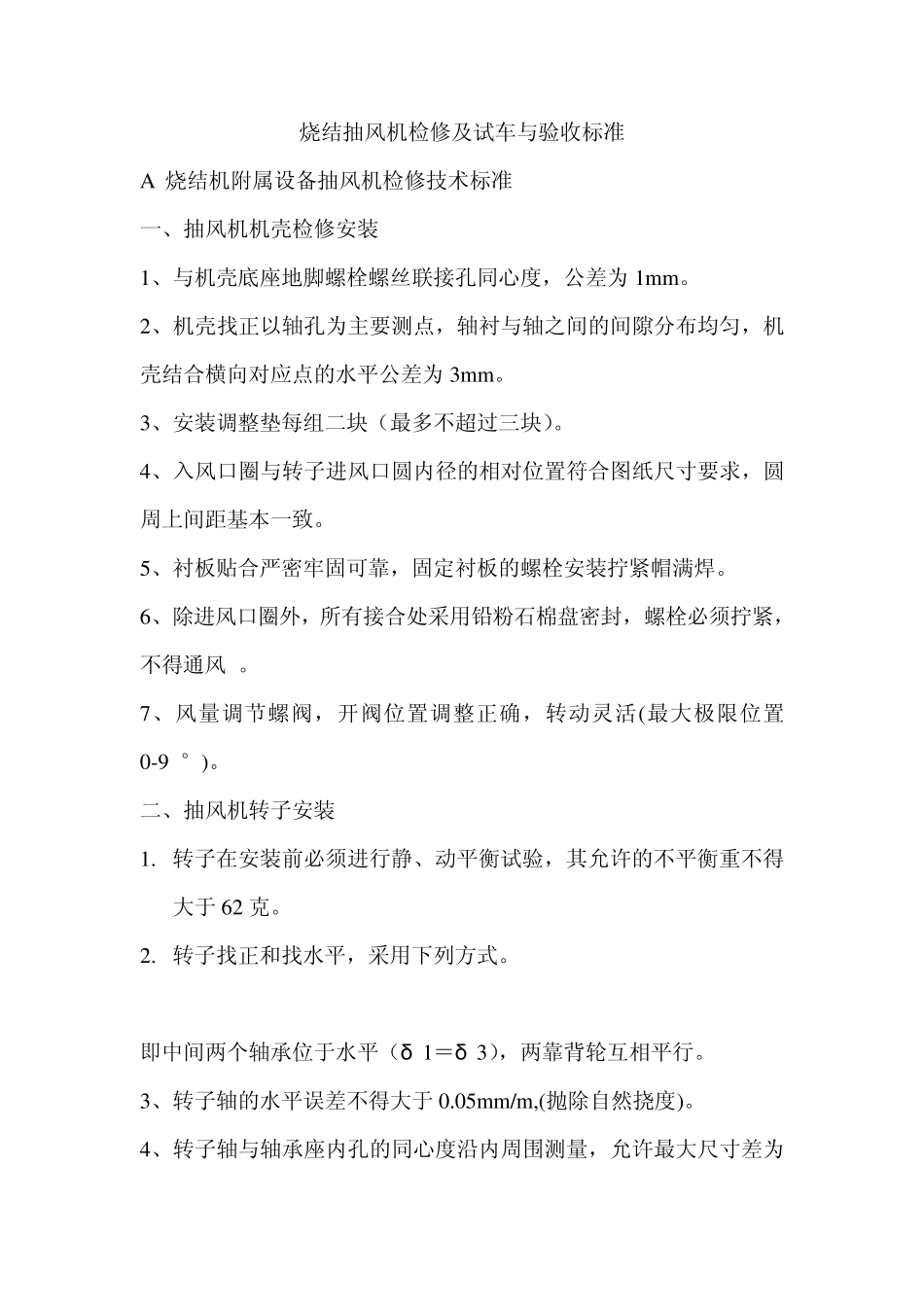

烧结抽风机检修及试车与验收标准_第1页
1/14

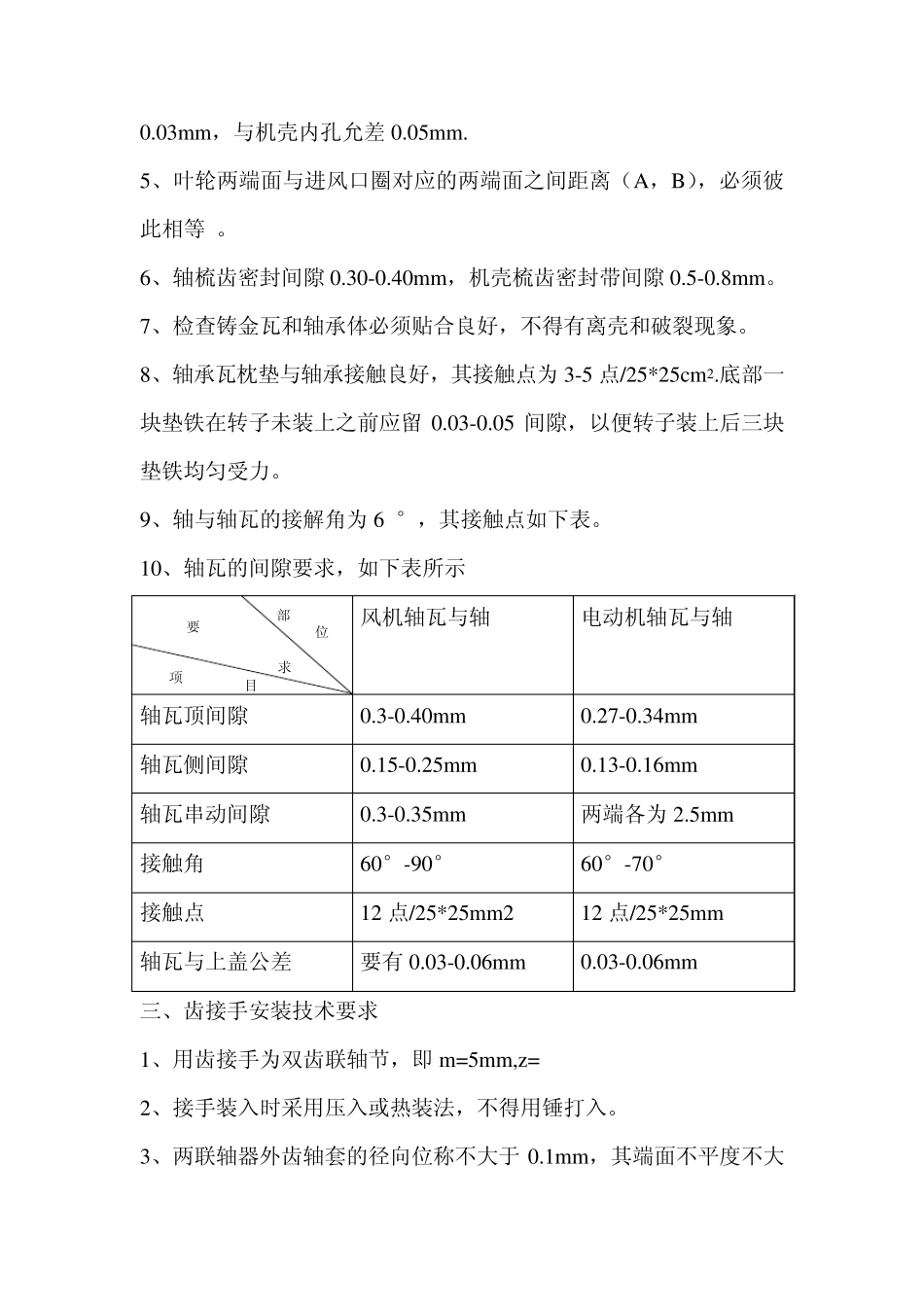

烧结抽风机检修及试车与验收标准_第2页
2/14

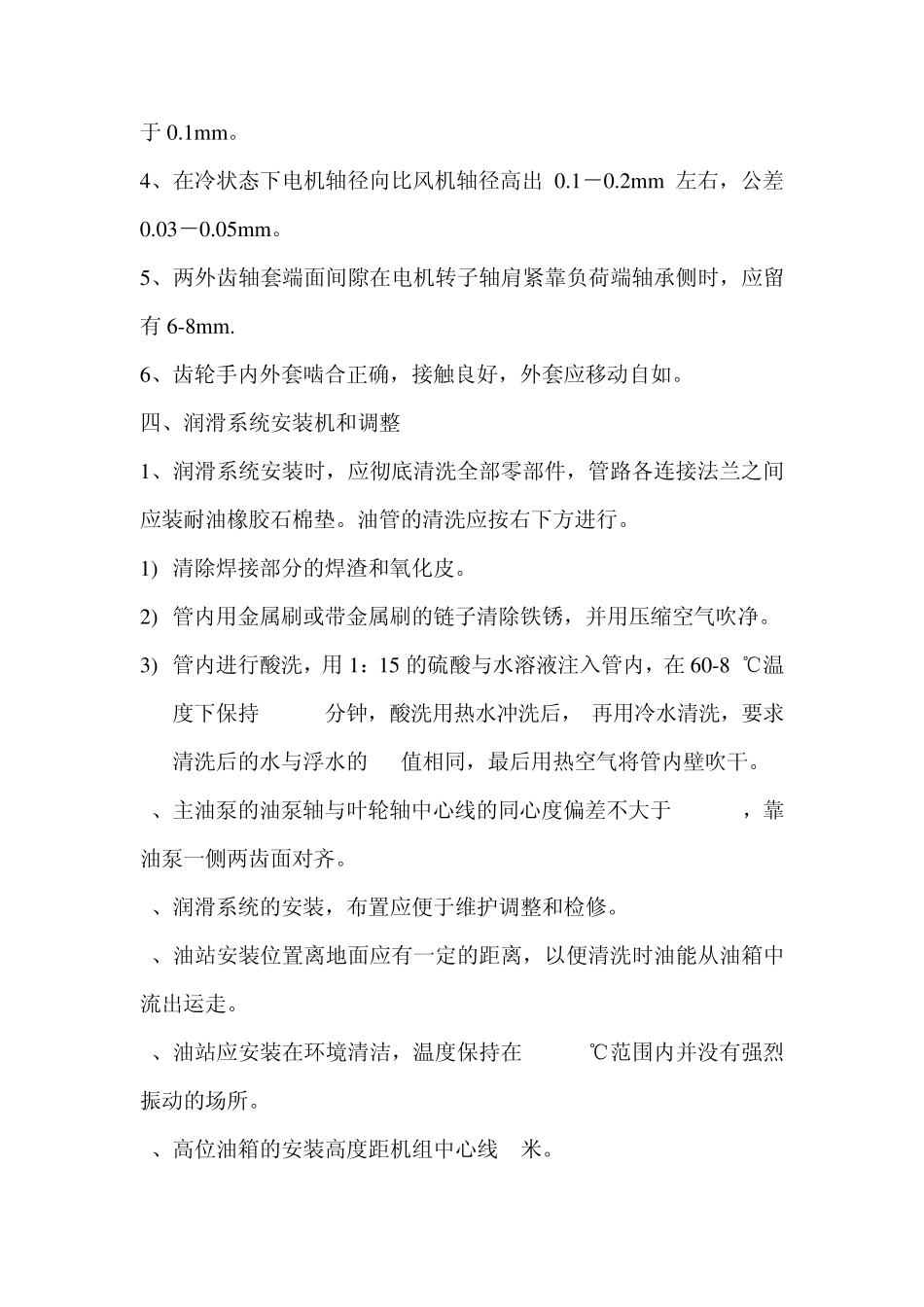

烧结抽风机检修及试车与验收标准_第3页
3/14
烧结抽风机检修及试车与验收标准 A 烧结机附属设备抽风机检修技术标准 一、抽风机机壳检修安装 1、与机壳底座地脚螺栓螺丝联接孔同心度,公差为 1mm。 2、机壳找正以轴孔为主要测点,轴衬与轴之间的间隙分布均匀,机壳结合横向对应点的水平公差为 3mm。 3、安装调整垫每组二块(最多不超过三块)。 4、入风口圈与转子进风口圆内径的相对位置符合图纸尺寸要求,圆周上间距基本一致。 5、衬板贴合严密牢固可靠,固定衬板的螺栓安装拧紧帽满焊。 6、除进风口圈外,所有接合处采用铅粉石棉盘密封,螺栓必须拧紧,不得通风 。 7、风量调节螺阀,开阀位置调整正确,转动灵活(最大极限位置0-90°)。 二、抽风机转子安装 1. 转子在安装前必须进行静、动平衡试验,其允许的不平衡重不得大于 62 克。 2. 转子找正和找水平,采用下列方式。 即中间两个轴承位于水平(δ 1=δ 3),两靠背轮互相平行。 3、转子轴的水平误差不得大于 0.05mm/m,(抛除自然挠度)。 4、转子轴与轴承座内孔的同心度沿内周围测量,允许最大尺寸差为0.03mm,与机壳内孔允差0.05mm. 5、叶轮两端面与进风口圈对应的两端面之间距离(A,B),必须彼此相等 。 6、轴梳齿密封间隙0.30-0.40mm,机壳梳齿密封带间隙0.5-0.8mm。 7、检查铸金瓦和轴承体必须贴合良好,不得有离壳和破裂现象。 8、轴承瓦枕垫与轴承接触良好,其接触点为3-5 点/25*25cm2.底部一块垫铁在转子未装上之前应留0.03-0.05 间隙,以便转子装上后三块垫铁均匀受力。 9、轴与轴瓦的接解角为60°,其接触点如下表。 10、轴瓦的间隙要求,如下表所示 风机轴瓦与轴 电动机轴瓦与轴 轴瓦顶间隙 0.3-0.40mm 0.27-0.34mm 轴瓦侧间隙 0.15-0.25mm 0.13-0.16mm 轴瓦串动间隙 0.3-0.35mm 两端各为2.5mm 接触角 60°-90° 60°-70° 接触点 12 点/25*25mm2 12 点/25*25mm 轴瓦与上盖公差 要有0.03-0.06mm 0.03-0.06mm 三、齿接手安装技术要求 1、用齿接手为双齿联轴节,即 m=5mm,z= 2、接手装入时采用压入或热装法,不得用锤打入。 3、两联轴器外齿轴套的径向位称不大于 0.1mm,其端面不平度不大部 位 要 求 项 目 于 0.1m m 。 4、在冷状态下电机轴径向比风机轴径高出 0.1-0.2m m 左右,公差0.03-0.05m m 。 5、两外齿轴套端面间隙在电机转子轴肩紧靠负荷端轴承侧时,应留有 6-8m m . 6、齿轮手内外套啮合正确,接触良好,外套应移动自如。 ...
