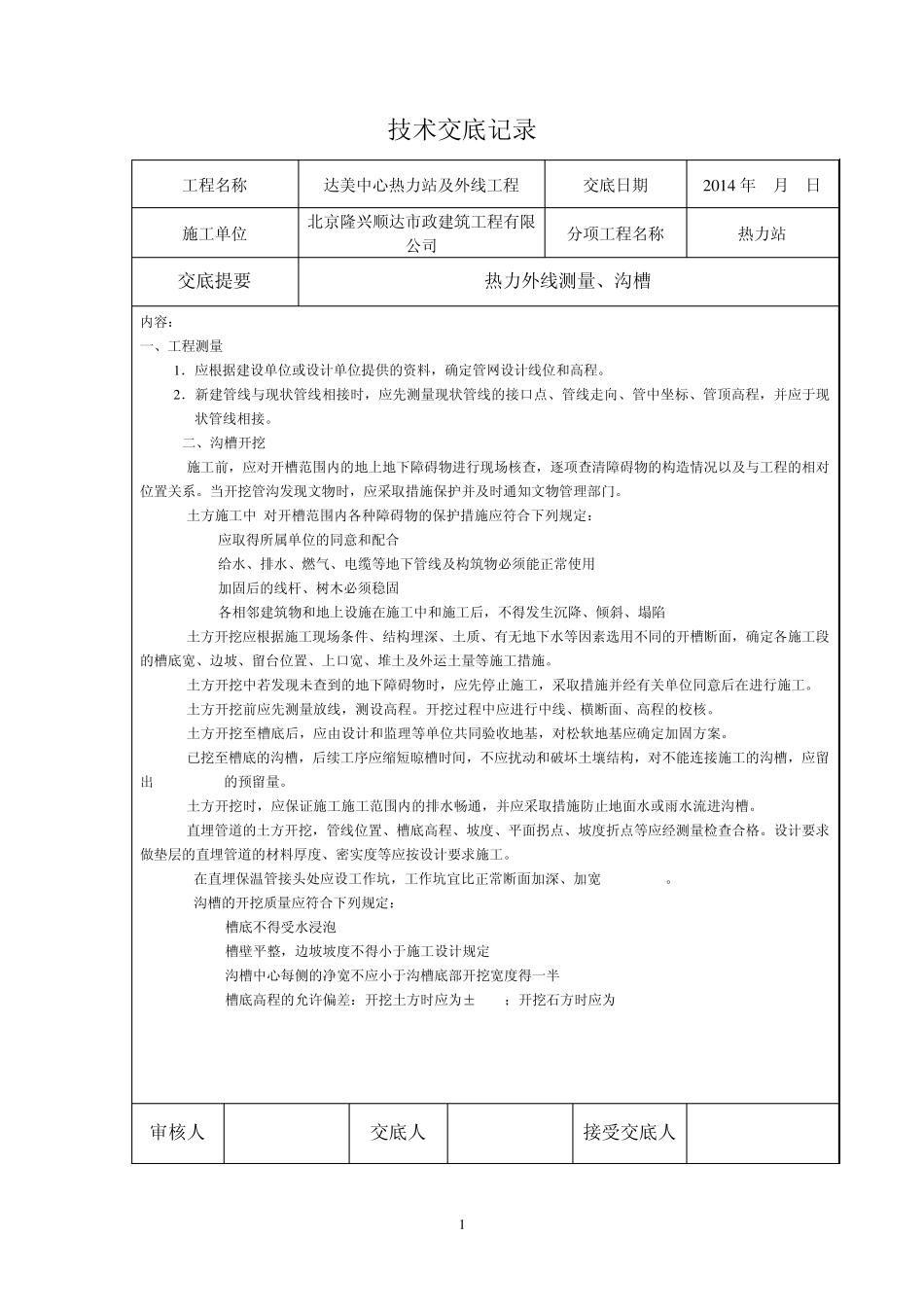

1 技术交底记录 工程名称 达美中心热力站及外线工程 交底日期 2 0 1 4 年 月 日 施工单位 北京隆兴顺达市政建筑工程有限公司 分项工程名称 热力站 交底提要 热力外线测量、沟槽 内容： 一、工程测量 1 ．应根据建设单位或设计单位提供的资料，确定管网设计线位和高程。 2 ．新建管线与现状管线相接时，应先测量现状管线的接口点、管线走向、管中坐标、管顶高程，并应于现状管线相接。 二、沟槽开挖 1.施工前，应对开槽范围内的地上地下障碍物进行现场核查，逐项查清障碍物的构造情况以及与工程的相对位置关系。当开挖管沟发现文物时，应采取措施保护并及时通知文物管理部门。 2.土方施工中,对开槽范围内各种障碍物的保护措施应符合下列规定： 2.1应取得所属单位的同意和配合 2.2给水、排水、燃气、电缆等地下管线及构筑物必须能正常使用 2.3加固后的线杆、树木必须稳固 2.4各相邻建筑物和地上设施在施工中和施工后，不得发生沉降、倾斜、塌陷 3.土方开挖应根据施工现场条件、结构埋深、土质、有无地下水等因素选用不同的开槽断面，确定各施工段的槽底宽、边坡、留台位置、上口宽、堆土及外运土量等施工措施。 4.土方开挖中若发现未查到的地下障碍物时，应先停止施工，采取措施并经有关单位同意后在进行施工。 5.土方开挖前应先测量放线，测设高程。开挖过程中应进行中线、横断面、高程的校核。 6.土方开挖至槽底后，应由设计和监理等单位共同验收地基，对松软地基应确定加固方案。 7.已挖至槽底的沟槽，后续工序应缩短晾槽时间，不应扰动和破坏土壤结构，对不能连接施工的沟槽，应留出150-200mm的预留量。 8.土方开挖时，应保证施工施工范围内的排水畅通，并应采取措施防止地面水或雨水流进沟槽。 9.直埋管道的土方开挖，管线位置、槽底高程、坡度、平面拐点、坡度折点等应经测量检查合格。设计要求做垫层的直埋管道的材料厚度、密实度等应按设计要求施工。 10.在直埋保温管接头处应设工作坑，工作坑宜比正常断面加深、加宽250-300mm。 11.沟槽的开挖质量应符合下列规定： 11.1槽底不得受水浸泡 11.2槽壁平整，边坡坡度不得小于施工设计规定 11.3沟槽中心每侧的净宽不应小于沟槽底部开挖宽度得一半 11.4槽底高程的允许偏差：开挖土方时应为±20mm；开挖石方时应为-200mm-+20mm 审核人 交底人 接受交底人 2 技术交底记录 工程名称 达美中心热力站及外线工程 交底日期 2014 年 月 日 施工单...
