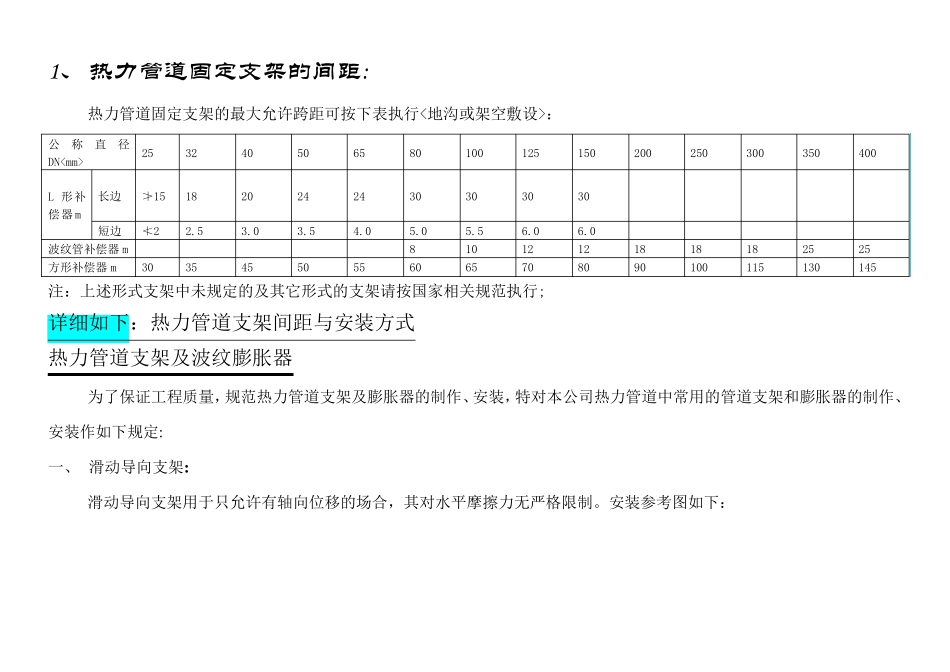

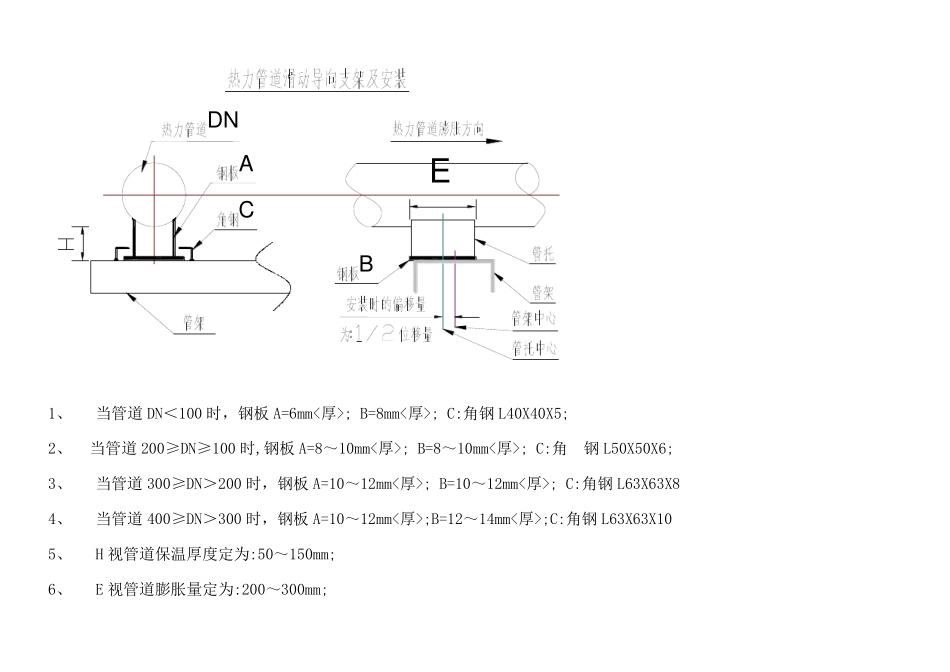

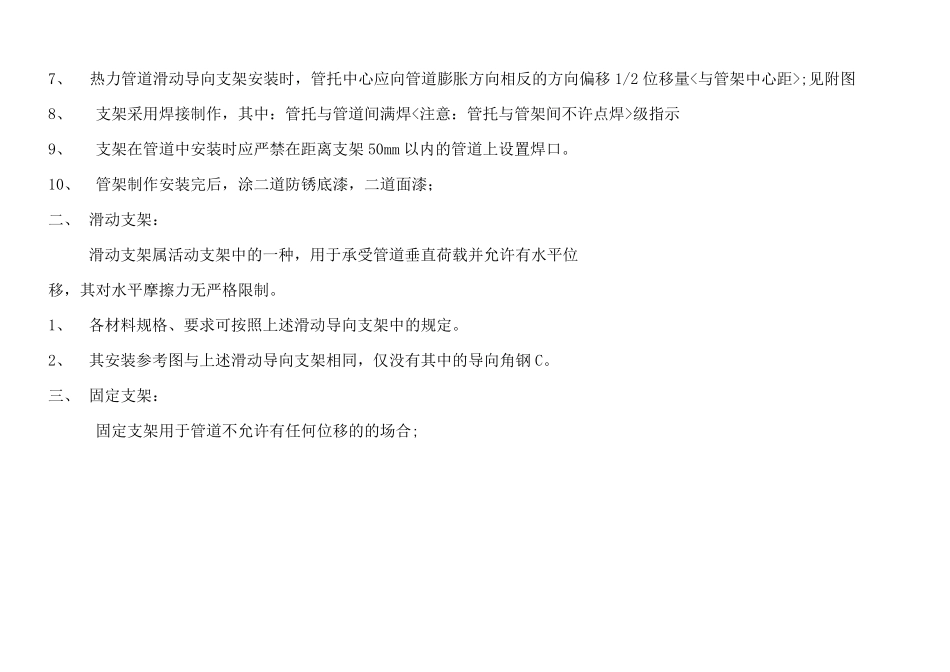

1、 热 力 管 道 固 定 支 架 的 间 距 : 热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>： 公称直径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L 形补偿器m 长边 ≯15 18 20 24 24 30 30 30 30 短边 ≮2 2.5 3.0 3.5 4.0 5.0 5.5 6.0 6.0 波纹管补偿器m 8 10 12 12 18 18 18 25 25 方形补偿器m 30 35 45 50 55 60 65 70 80 90 100 115 130 145 注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行; 详细如下：热力管道支架间距与安装方式 热力管道支架及波纹膨胀器 为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定: 一、 滑动导向支架: 滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。安装参考图如下： ADNCEB 1、 当管道DN＜100 时，钢板A=6mm<厚>; B=8mm<厚>; C:角钢L40X40X5; 2、 当管道200≥DN≥100 时,钢板A=8～10mm<厚>; B=8～10mm<厚>; C:角 钢L50X50X6; 3、 当管道300≥DN＞200 时，钢板A=10～12mm<厚>; B=10～12mm<厚>; C:角钢L63X63X8 4、 当管道400≥DN＞300 时，钢板A=10～12mm<厚>;B=12～14mm<厚>;C:角钢L63X63X10 5、 H 视管道保温厚度定为:50～150mm; 6、 E 视管道膨胀量定为:200～300mm; 7、 热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移 1/2 位移量<与管架中心距>;见附图 8、 支架采用焊接制作，其中：管托与管道间满焊<注意：管托与管架间不许点焊>级指示 9、 支架在管道中安装时应严禁在距离支架 50mm 以内的管道上设置焊口。 10、 管架制作安装完后，涂二道防锈底漆，二道面漆； 二、 滑动支架： 滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位 移，其对水平摩擦力无严格限制。 1、 各材料规格、要求可按照上述滑动导向支架中的规定。 2、 其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢 C。 三、 固定支架： 固定支架用于管道不允许有任何位移的的场合; ADNBLDNLDNDN 2、 型式一中的A、B、H 的规格参数可按“滑动导向支架”中的规定；L 尺寸按型式二中的规定； 3、 型式二中的材料规格按下表规定： 管子外径 mm 25 32 38 45 57 73 89 108 133 159 219 2...
