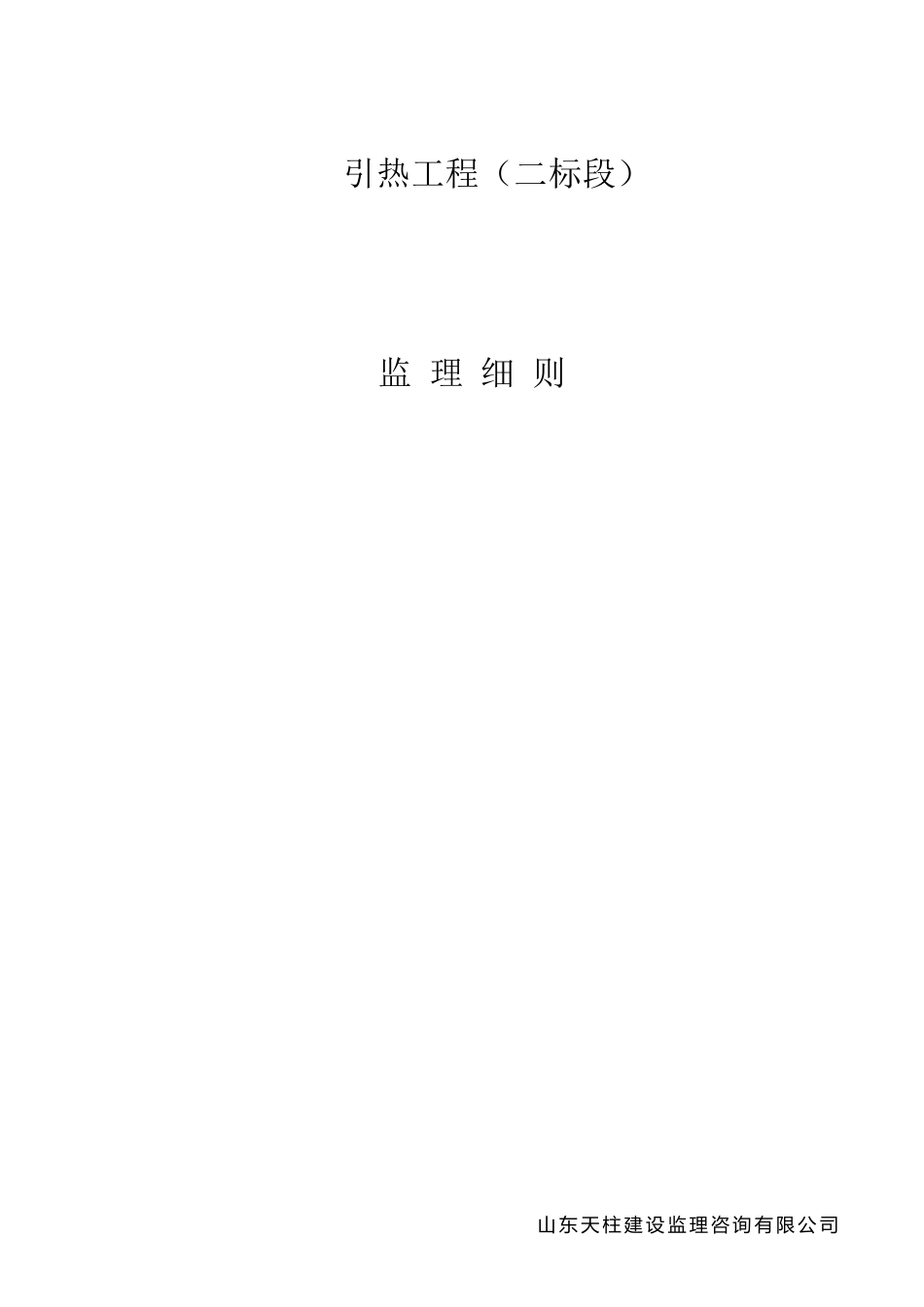

热力管道监理细则VIP免费

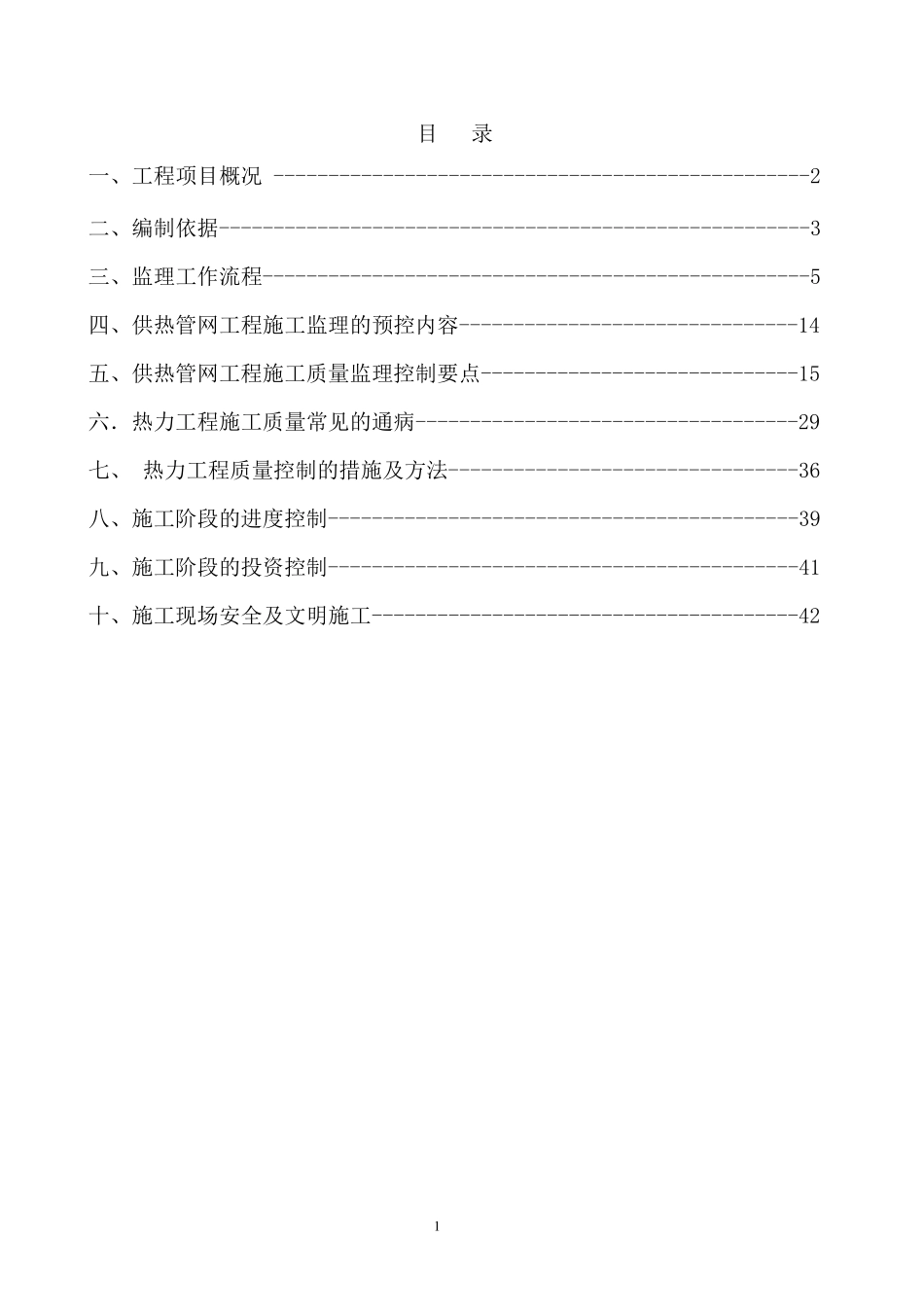

山 东 天 柱 建 设 监 理 咨 询 有 限 公 司 引热工程（二标段） 监 理 细 则 1 目 录 一、工程项目概况 -------------------------------------------------2 二、编制依据------------------------------------------------------3 三、监理工作流程--------------------------------------------------5 四、供热管网工程施工监理的预控内容-------------------------------14 五、供热管网工程施工质量监理控制要点-----------------------------15 六．热力工程施工质量常见的通病-----------------------------------29 七、 热力工程质量控制的措施及方法--------------------------------36 八、施工阶段的进度控制-------------------------------------------39 九、施工阶段的投资控制-------------------------------------------41 十、施工现场安全及文明施工---------------------------------------42 2 一、工程项目概况 （二）工程规模 本工程供热热源为国家能源聊城发电有限公司，自发电厂西侧出线向东敷设接至中华路与黄河路现状DN900 管线。建设供热管网一级网约计30KM，干线DN1400 管道0.6KM，DN1200 管道26.2KM，DN1000 管道1.1KM，DN900 管道0.5KM，DN800 管道1.4KM，DN700-DN250 分支管线共计0.2KM。设计供回水温度为130/60℃，设计压力 1.6Mpa。管网敷设采用直埋敷设方式，坡度根据地形进行敷设，补偿器采用自然补偿及采用套筒补偿器补偿。直埋管道采用高密度聚乙烯外护聚氨酯保温预制直埋保温管；检查室内阀门采用高温玻璃棉保温，其他管道及附件采用水泥珍珠岩瓦保温，外抹石棉水泥保护壳。 螺旋焊缝钢管的生产应符合《低压流体输送用焊接钢管》GB/T3091 的要求，钢管材料采用 Q235B。无缝钢管的生产应符合《输送流体用无缝钢管》GB/T8163 的要求，钢管材料采用 20。 高密度聚乙烯树脂采用 PE80 级或更高级别的原料，不掺回用料。外护管密度大于940KG/M3，外护管任意位置的拉 伸 屈 服 强 度不小 于19MPa,断 裂 伸 长率 不小 于350%。硬 质 聚氨酯泡 沫 塑 料保温层 的泡 沫 塑 料泡 孔 尺 寸 不大于0.5mm，闭 孔 率 不小 于88%，吸 水率 不大于10%。 保温接头 采用电容 焊式和 热收 缩 带 式双 重 蜜 蜂 接头 。 球 阀为双 向密封 球 阀，密封 面 材料采用不锈 钢或聚四 氟 乙烯。球 阀设计压力 2.5MPa...
