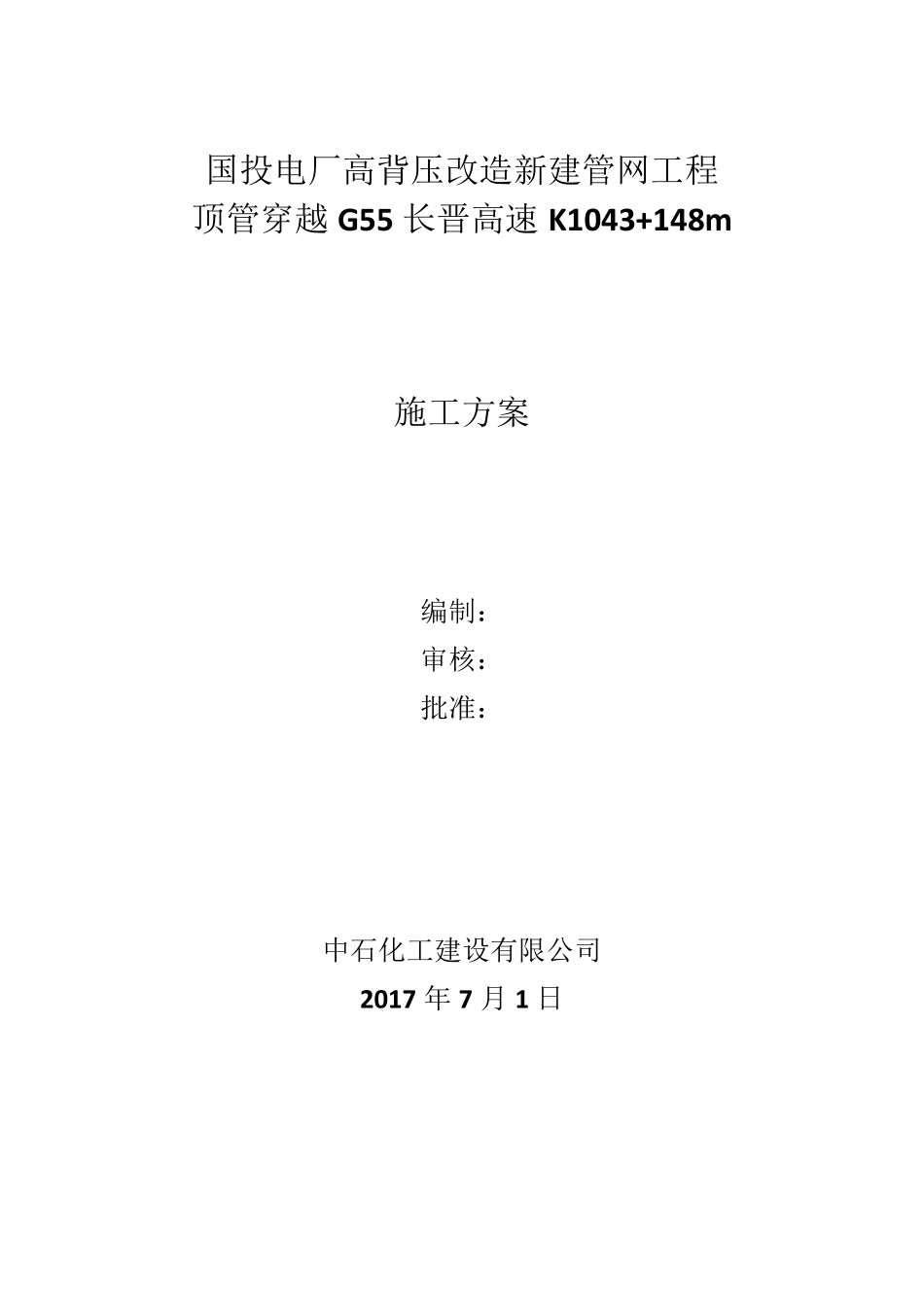

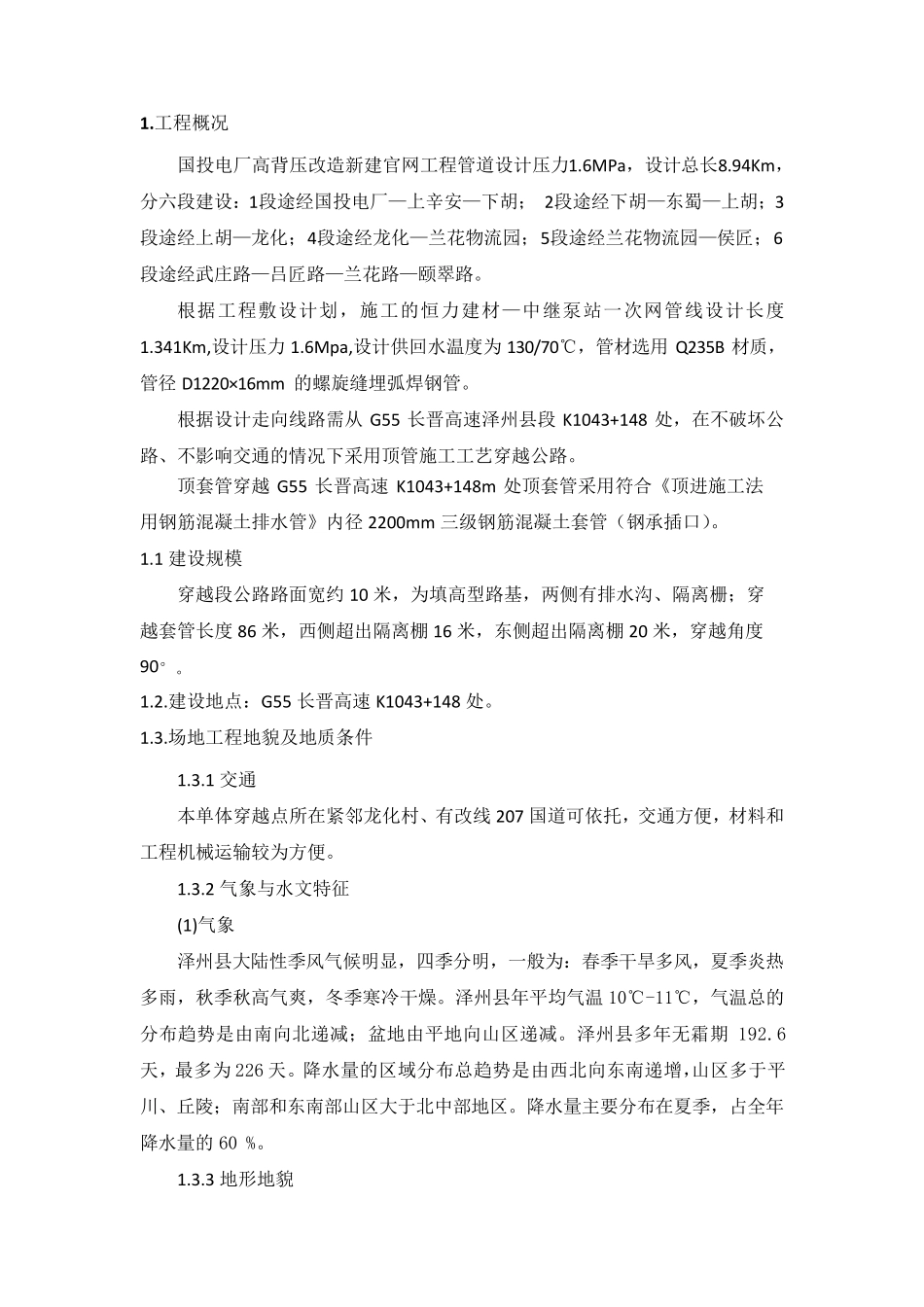

国投电厂高背压改造新建管网工程 顶管穿越G55 长晋高速K1043+148m 施工方案 编制： 审核： 批准： 中石化工建设有限公司 2017 年 7 月 1 日 1 .工 程 概 况 国 投 电 厂 高 背 压 改 造 新 建 官 网 工 程 管 道 设 计 压 力 1.6MPa， 设 计 总 长 8.94Km，分 六 段 建 设 ： 1段 途 经 国 投 电 厂 — 上 辛 安 — 下 胡 ； 2段 途 经 下 胡 — 东 蜀 — 上 胡 ； 3段 途 经 上 胡 — 龙 化 ； 4段 途 经 龙 化 — 兰 花 物 流 园 ； 5段 途 经 兰 花 物 流 园 — 侯 匠 ； 6段 途 经 武 庄 路 — 吕 匠 路 — 兰 花 路 — 颐 翠 路 。 根 据 工 程 敷 设 计 划 ， 施 工 的 恒 力 建 材 — 中 继 泵 站 一 次 网 管 线 设 计 长 度1.341Km,设 计 压 力 1.6Mpa,设 计 供 回 水 温 度 为 130/70℃ ， 管 材 选 用Q235B 材 质 ，管 径 D1220×16mm 的 螺 旋 缝 埋 弧 焊 钢 管 。 根 据 设 计 走 向 线 路 需 从G55 长 晋 高 速 泽 州 县 段K1043+148 处 ， 在 不 破 坏 公路 、 不 影 响 交 通 的 情 况 下 采 用 顶 管 施 工 工 艺 穿 越 公 路 。 顶 套 管 穿 越G55 长 晋 高 速K1043+148m 处 顶 套 管 采 用 符 合 《 顶 进 施 工 法用 钢 筋 混 凝 土 排 水 管 》 内 径 2200mm 三级钢 筋 混 凝 土 套 管 （钢 承插口）。 1.1 建 设 规模 穿 越 段 公 路 路 面宽约10 米， 为 填高 型路 基， 两侧有排 水 沟、 隔离栅； 穿越 套 管 长 度 86 米， 西侧超出隔离棚16 米， 东 侧超出隔离棚20 米， 穿 越 角度90°。 1.2.建 设 地点： G55 长 晋 高 速 K1043+148 处 。 1.3.场地工 程 地貌 及 地质 条 件 1.3.1 交 通 本 单 体 穿 越 点所 在 紧 邻 龙 化 村 、 有改 线 207 国 道 可 依 托 ， 交 通 方 便 ， 材 料 和工 程 机 械 运 输 较 为 方 便 。 1.3.2 气 象 与 水 文 特 征 (1)气 象 泽 州 县 大 陆 性 季 风 气 候 明 显 ， 四 季 分 明 ， 一 般 为 ： 春 季 干 旱 多 风 ， 夏 季 ...
