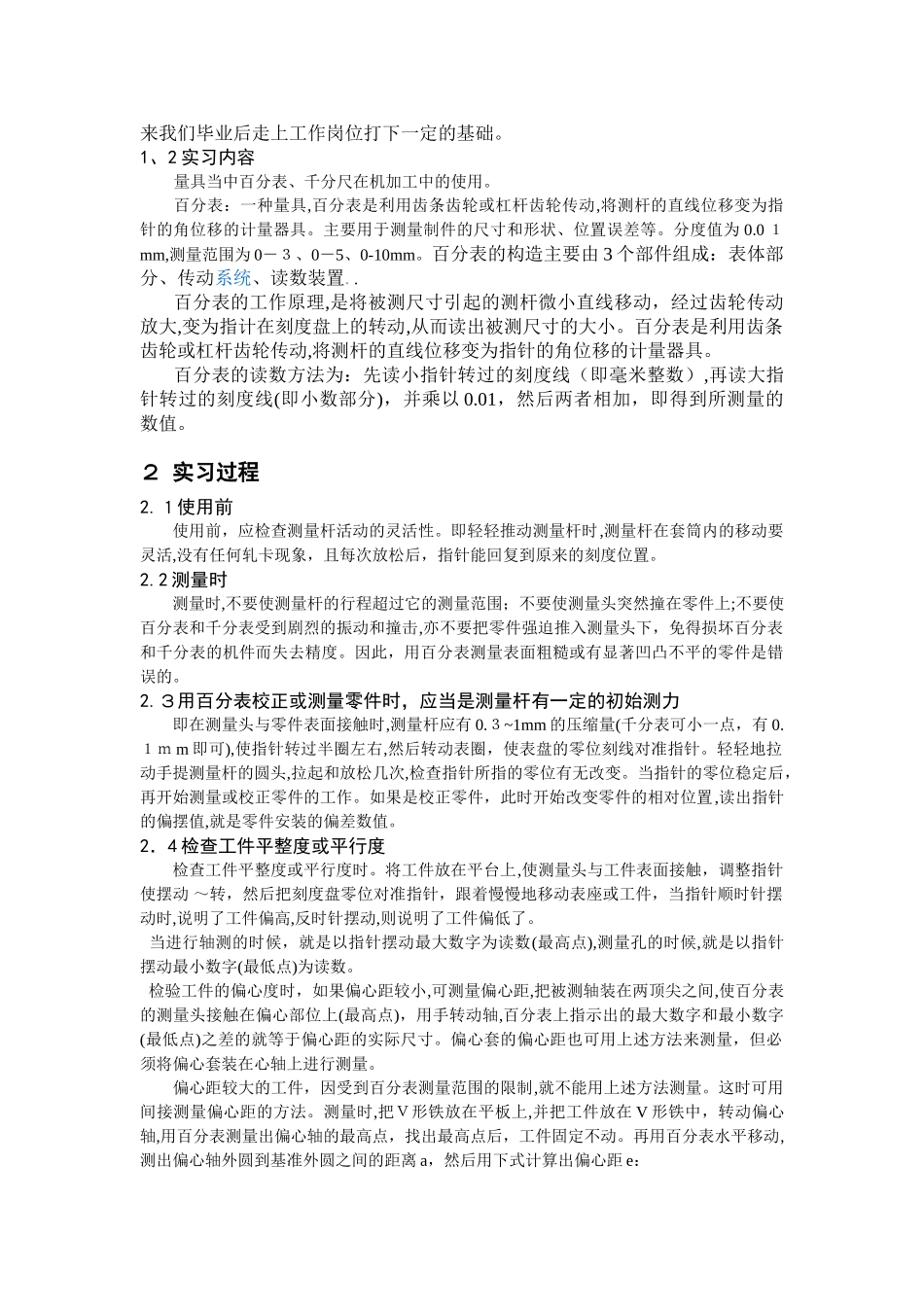

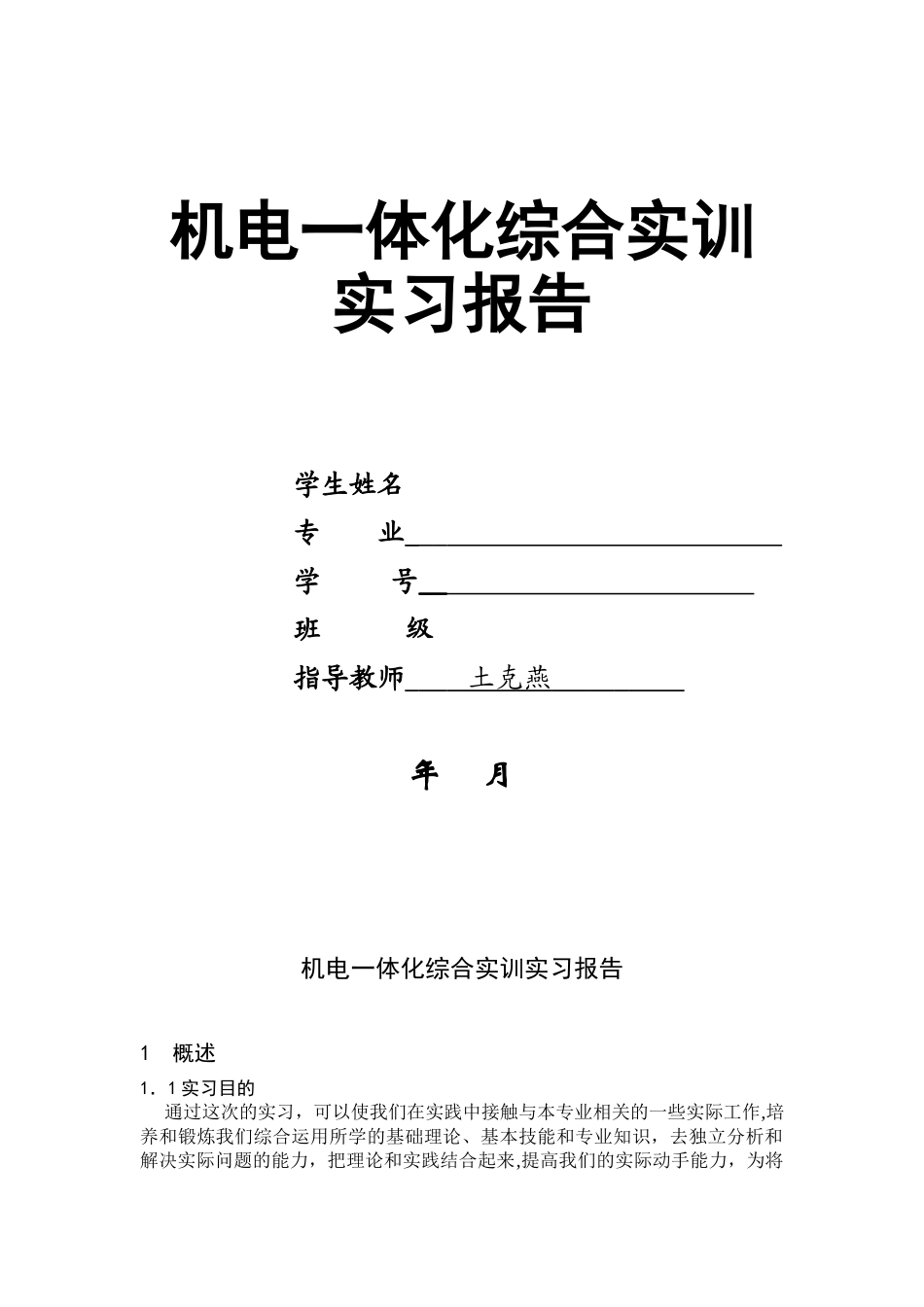

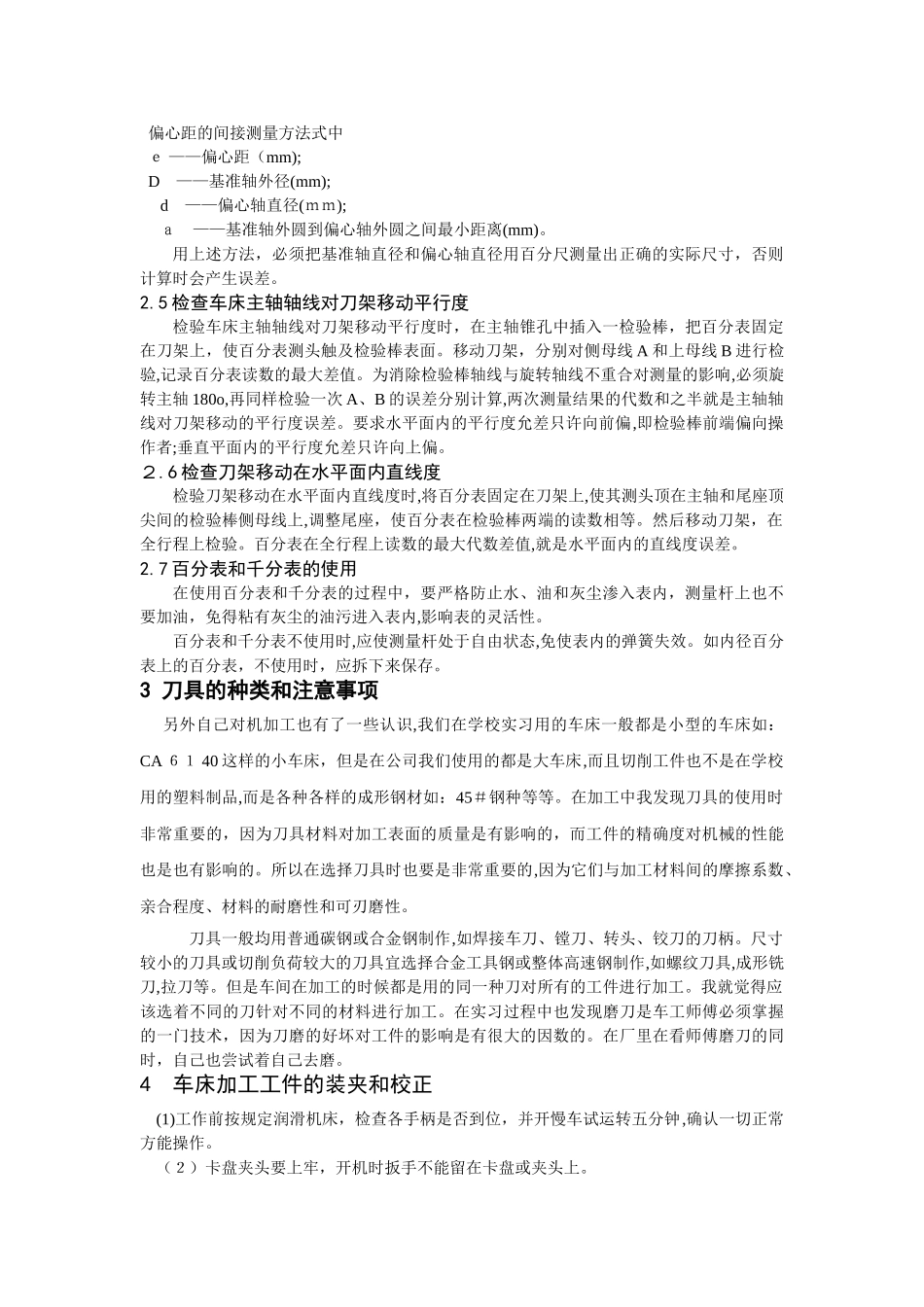

机电一体化综合实训实习报告学生姓名专业_学号_班级指导教师土克燕年月机电一体化综合实训实习报告1概述1．1实习目的通过这次的实习，可以使我们在实践中接触与本专业相关的一些实际工作,培养和锻炼我们综合运用所学的基础理论、基本技能和专业知识，去独立分析和解决实际问题的能力，把理论和实践结合起来,提高我们的实际动手能力，为将来我们毕业后走上工作岗位打下一定的基础。1、2实习内容量具当中百分表、千分尺在机加工中的使用。百分表：一种量具,百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。主要用于测量制件的尺寸和形状、位置误差等。分度值为0.0１mm,测量范围为0－３、0－5、0-10mm。百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。.百分表的工作原理,是将被测尺寸引起的测杆微小直线移动，经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。百分表的读数方法为：先读小指针转过的刻度线（即毫米整数）,再读大指针转过的刻度线(即小数部分)，并乘以0.01，然后两者相加，即得到所测量的数值。２实习过程2.１使用前使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时,测量杆在套筒内的移动要灵活,没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。2.2测量时测量时,不要使测量杆的行程超过它的测量范围；不要使测量头突然撞在零件上;不要使百分表和千分表受到剧烈的振动和撞击,亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。2.３用百分表校正或测量零件时，应当是测量杆有一定的初始测力即在测量头与零件表面接触时,测量杆应有0.３~1mm的压缩量(千分表可小一点，有0.１ｍm即可),使指针转过半圈左右,然后转动表圈，使表盘的零位刻线对准指针。轻轻地拉动手提测量杆的圆头,拉起和放松几次,检查指针所指的零位有无改变。当指针的零位稳定后，再开始测量或校正零件的工作。如果是校正零件，此时开始改变零件的相对位置,读出指针的偏摆值,就是零件安装的偏差数值。2．4检查工件平整度或平行度检查工件平整度或平行度时。将工件放在平台上,使测量头与工件表面接触，调整指针使摆动～转，然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件，当指针顺时针摆动时,说明了工件偏高,反时针摆动,则说明了工件偏低了。当进行轴测的时候，就是以指针摆动最大数字为读数(最高点),测量孔的时候,就是以指针摆动最小数字(最低点)为读数。检验工件的偏心度时，如果偏心距较小,可测量偏心距,把被测轴装在两顶尖之间,使百分表的测量头接触在偏心部位上(最高点)，用手转动轴,百分表上指示出的最大数字和最小数字(最低点)之差的就等于偏心距的实际尺寸。偏心套的偏心距也可用上述方法来测量，但必须将偏心套装在心轴上进行测量。偏心距较大的工件，因受到百分表测量范围的限制,就不能用上述方法测量。这时可用间接测量偏心距的方法。测量时,把Ｖ形铁放在平板上,并把工件放在V形铁中，转动偏心轴,用百分表测量出偏心轴的最高点，找出最高点后，工件固定不动。再用百分表水平移动,测出偏心轴外圆到基准外圆之间的距离a，然后用下式计算出偏心距e：偏心距的间接测量方法式中ｅ——偏心距（mm);D——基准轴外径(mm);d——偏心轴直径(ｍｍ);ａ——基准轴外圆到偏心轴外圆之间最小距离(mm)。用上述方法，必须把基准轴直径和偏心轴直径用百分尺测量出正确的实际尺寸，否则计算时会产生误差。2.5检查车床主轴轴线对刀架移动平行度检验车床主轴轴线对刀架移动平行度时，在主轴锥孔中插入一检验棒，把百分表固定在刀架上，使百分表测头触及检验棒表面。移动刀架，分别对侧母线A和上母线B进行检验,记录百分表读数的最大差值。为消除检验棒轴线与旋转轴线不重合对测量的影响,必须旋转主轴180o,再同样检验一次A、B的误差分别计算,两次测量结果的代数和之半就是主轴轴线对刀架移动的平行度误差。要求水平面内的平行度允差只许向前偏,即检验...
