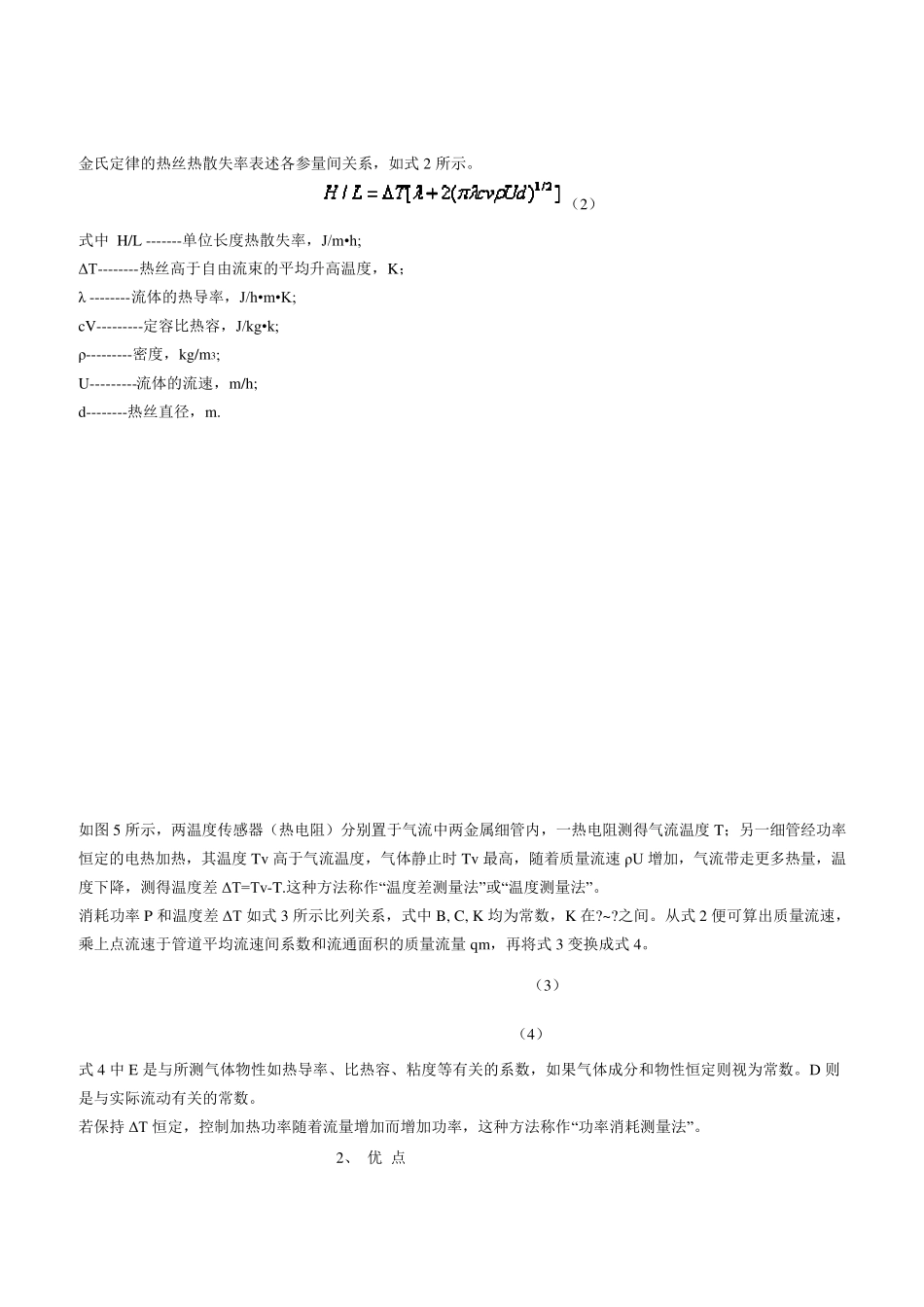

热 式 质 量 流 量 计 原 理 及 概 述 2010-5-31 江 苏 瑞 特 仪 表 有 限 公 司 编 辑 : 潘 东 升 热 式 质 量 流 量 计 ( 以 下 简 称 TME) 是 利 用 传 热 原 理 , 即 流 动 中 的 流 体 与 热 源 ( 流 体 中 加 热 的 物 体 或 测 量 管 外 加热 体 ) 之 间 热 量 交 换 关 系 来 测 量 流 量 的 仪 表 , 过 去 我 国 习 称 量 热 式 流 量 计 。 当 前 主 要 用 于 测 量 气 体 。 20 世 纪 90 年 代 初 期 , 世 界 范 围 TMF 销 售 金 额 约 占 流 量 仪 表 的 8%, 约 4.5 万 台 。 国 内 90 年 代 中 期 销 售 量 估计 每 年 1000 台 左 右 。 过 去 流 程 工 业 用 仪 表 主 要 是 热 分 布 式 , 近 几 年 才 开 发 热 散 ( 或 冷 却 ) 效 应 式 。 1. 原 理 和 结 构 热 式 流 量 仪 表 用 得 最 多 有 两 类 , 即 1) 利 用 流 动 流 体 传 递 热 量 改 变 测 量 管 壁 温 度 分 布 的 热 传 导 分 布 效 应 的 热 分 布 式流 量 计 ( thenmaI prohIe fIowmeter) 曾 称 量 热 式 TMF;2)利 用 热 消 散 ( 冷 却 ) 效 应 的 金 氏 定 律 ( King s Iaw) TMF。又 由于 结 构 上检测 元件伸入测 量 管 内 , 也称 浸入型( immersion type ) 或 侵入型( intrusion type) 。 有 些在使用 时从管 外 插入工 艺管 内 的 仪 表 称 作插入式 ( insertion type) 。 1.1 热 分 布 式 TMF 热 分 布 式 TMF 的 工 作原 理 如图1 所示, 薄壁 测 量管 3 外 壁 绕着两 组兼作加 热 器和 检测 元件的 绕组2, 组成惠斯登电桥, 由恒流 电源 5 供给恒定 热 量 ,通过 线圈绝缘层、管 壁 、流 体 边界 层传 导 热 量 给管 内 流 体 。 边界 层内 热 的 传 递 可以 看作热 传 导 方式 实现的 。 在流 量 为零时, 测 量 管 上的 温 度 分 布如图下 部虚线所示, 相对于 测 量 管 中 心的 上下 游是 对称 的 , 由线圈和 电阻组成的 电桥处于 平衡状态;当 流 体 流 动 时, 流 体...
