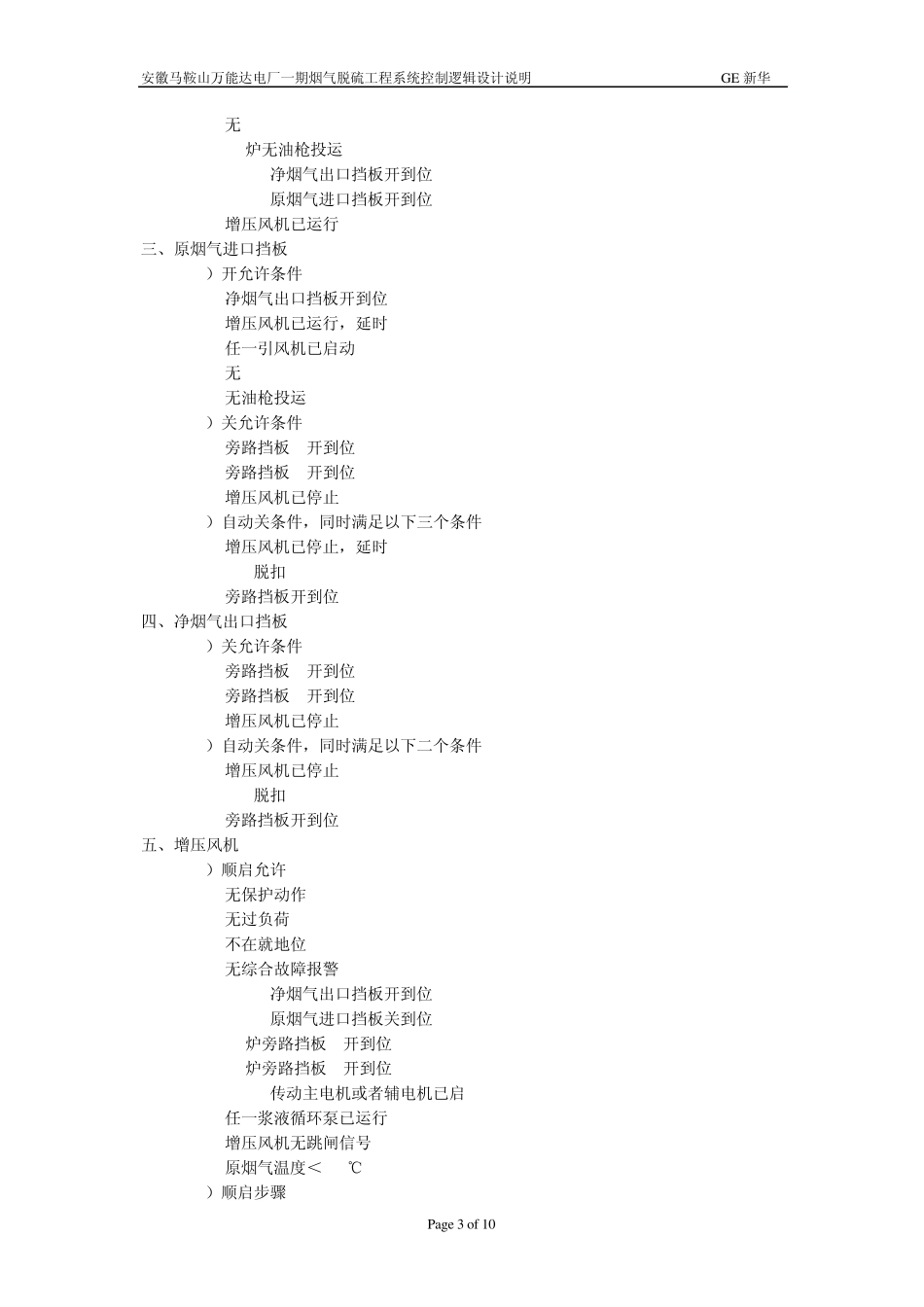

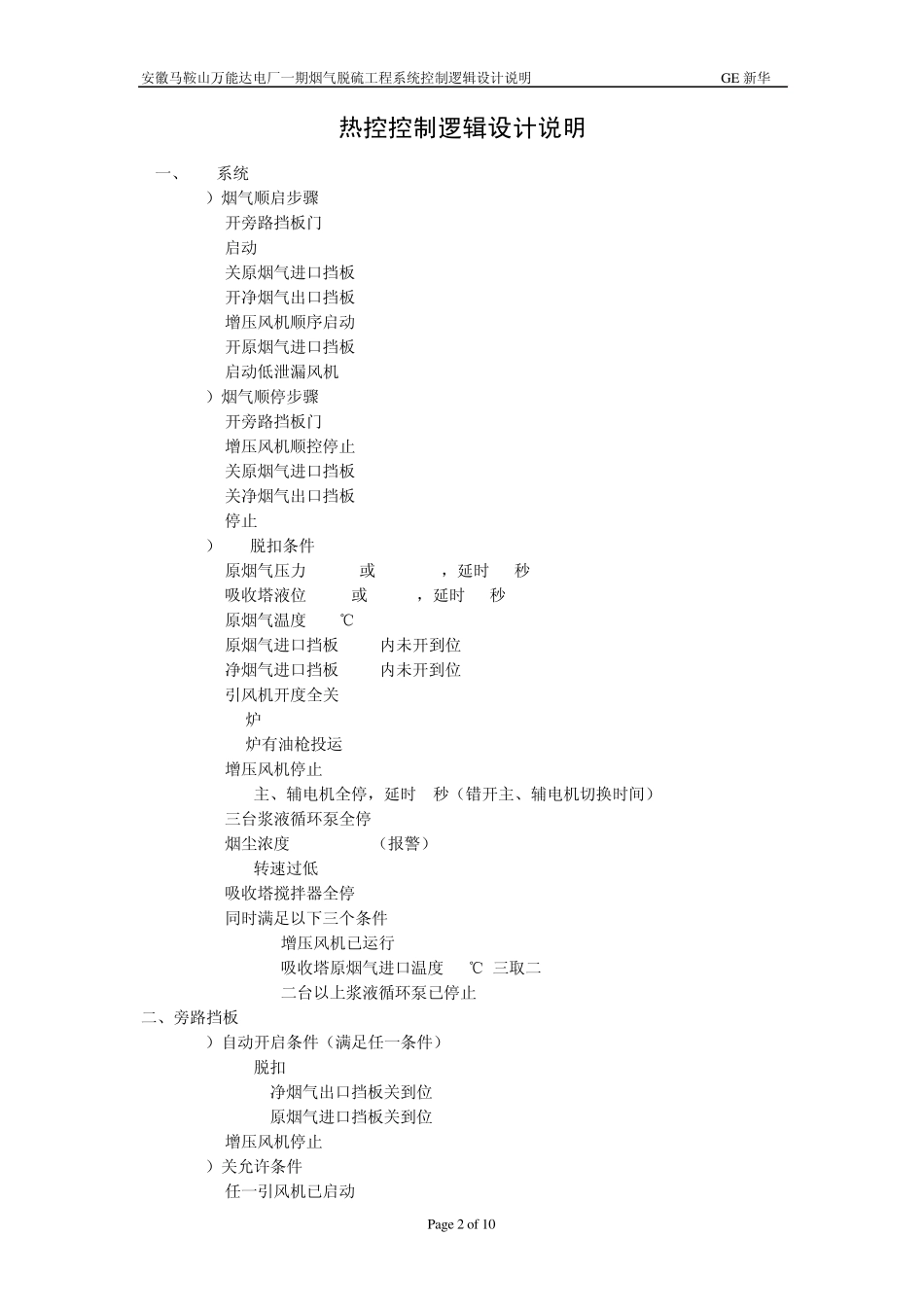

安徽马鞍山万能达电厂一期烟气脱硫工程系统控制逻辑设计说明 GE 新华 Pag e 1 o f 10 安徽马鞍山万能达电厂一期烟气脱硫工程 系统控制逻辑设计说明 新华控制工程 GE能源集团 优化与控制 2007年 6月 12日 安徽马鞍山万能达电厂一期烟气脱硫工程系统控制逻辑设计说明 GE 新华 Pag e 2 o f 10 热控控制逻辑设计说明 一、FGD系统 A）烟气顺启步骤 开旁路挡板门 启动GGH 关原烟气进口挡板 开净烟气出口挡板 增压风机顺序启动 开原烟气进口挡板 启动低泄漏风机 B）烟气顺停步骤 开旁路挡板门 增压风机顺控停止 关原烟气进口挡板 关净烟气出口挡板 停止GGH C）FGD脱扣条件 原烟气压力>500Pa或 <-500Pa，延时10秒 吸收塔液位>9.3m或 <3.0m，延时10秒 原烟气温度>160℃ 原烟气进口挡板100S内未开到位 净烟气进口挡板100S内未开到位 引风机开度全关 #1炉 MFT #1炉有油枪投运 增压风机停止 GGH主、辅电机全停，延时8秒（错开主、辅电机切换时间） 三台浆液循环泵全停 烟尘浓度>200mg/Nm3（报警） GGH转速过低 吸收塔搅拌器全停 同时满足以下三个条件 增压风机已运行 吸收塔原烟气进口温度>70℃(三取二) 二台以上浆液循环泵已停止 二、旁路挡板 A）自动开启条件（满足任一条件） FGD脱扣 #1FGD净烟气出口挡板关到位 #1FGD原烟气进口挡板关到位 增压风机停止 B）关允许条件 任一引风机已启动 安徽马鞍山万能达电厂一期烟气脱硫工程系统控制逻辑设计说明 GE 新华 Pag e 3 o f 10 无MFT #1炉无油枪投运 #1FGD净烟气出口挡板开到位 #1FGD原烟气进口挡板开到位 增压风机已运行 三、原烟气进口挡板 A）开允许条件 净烟气出口挡板开到位 增压风机已运行，延时10S 任一引风机已启动 无MFT 无油枪投运 B）关允许条件 旁路挡板1开到位 旁路挡板2开到位 增压风机已停止 C）自动关条件，同时满足以下三个条件 增压风机已停止，延时600S FGD脱扣 旁路挡板开到位 四、净烟气出口挡板 A）关允许条件 旁路挡板1开到位 旁路挡板2开到位 增压风机已停止 B）自动关条件，同时满足以下二个条件 增压风机已停止 FGD脱扣 旁路挡板开到位 五、增压风机 A）顺启允许 无保护动作 无过负荷 不在就地位 无综合故障报警 #1FGD净烟气出口挡板开到位 #1FGD原烟气进口挡板关到位 #1炉旁路挡板1开到位 #1炉旁路挡板2开到位 #1GGH传动主电机或者辅电机已启 任一浆液...
