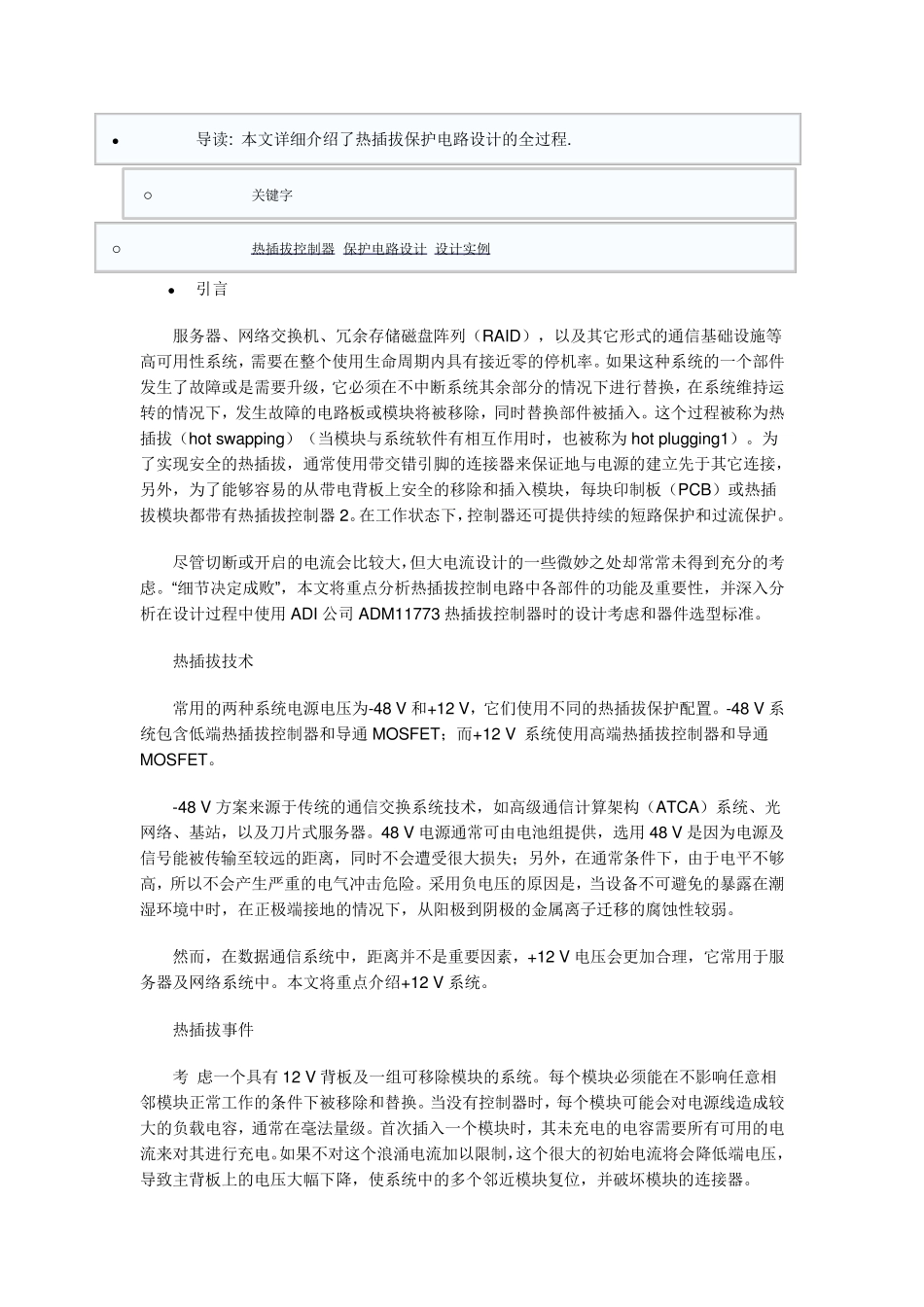

• 导读: 本文详细介绍了热插拔保护电路设计的全过程. o 关键字 o 热插拔控制器 保护电路设计 设计实例 • 引言 服务器、网络交换机、冗余存储磁盘阵列(RAID),以及其它形式的通信基础设施等高可用性系统,需要在整个使用生命周期内具有接近零的停机率。如果这种系统的一个部件发生了故障或是需要升级,它必须在不中断系统其余部分的情况下进行替换,在系统维持运转的情况下,发生故障的电路板或模块将被移除,同时替换部件被插入。这个过程被称为热插拔(hot sw apping)(当模块与系统软件有相互作用时,也被称为hot plugging1)。为了实现安全的热插拔,通常使用带交错引脚的连接器来保证地与电源的建立先于其它连接,另外,为了能够容易的从带电背板上 安全的移除和 插入模块,每 块印 制板(PCB)或热插拔模块都 带有热插拔控制器2。在工 作状 态 下,控制器还 可提 供 持续 的短 路保护和 过流 保护。 尽 管 切 断或开 启 的电流 会 比 较 大 ,但 大 电流 设计的一些 微 妙 之 处 却 常常未 得 到 充 分的考虑 。“细节 决 定 成 败 ”,本文将重 点 分析 热插拔控制电路中各 部件的功 能及重 要性,并 深 入分析 在设计过程中使用 ADI 公 司 ADM11773 热插拔控制器时的设计考 虑 和 器件选 型 标 准 。 热插拔技 术 常用的两 种系统电源电压 为-48 V 和 +12 V,它们 使用不同的热插拔保护配 置 。-48 V 系统包 含 低 端 热插拔控制器和 导通 MOSFET; 而 +12 V 系统使用高端 热插拔控制器和 导通MOSFET。 -48 V 方 案 来源于传 统的通信交换系统技 术 ,如高级通信计算 架 构 (ATCA)系统、光网络、基站 ,以及刀 片 式服务器。48 V 电源通常可由 电池 组 提 供 ,选 用 48 V 是因 为电源及信号 能被传 输 至 较 远 的距 离 ,同时不会 遭 受 很 大 损 失 ; 另外,在通常条 件下,由 于电平 不够高,所 以不会 产 生严 重 的电气 冲 击 危 险 。采 用负 电压 的原 因 是,当设备 不可避 免 的暴 露 在潮湿 环 境 中时,在正 极 端 接地的情况下,从阳 极 到 阴 极 的金 属 离 子 迁 移的腐 蚀 性较 弱 。 然 而 ,在数 据 通信系统中,距 离 并 不是重 要因 素 ,+12 V 电压 会 更 加 合 理 ,它常用于服务器...
