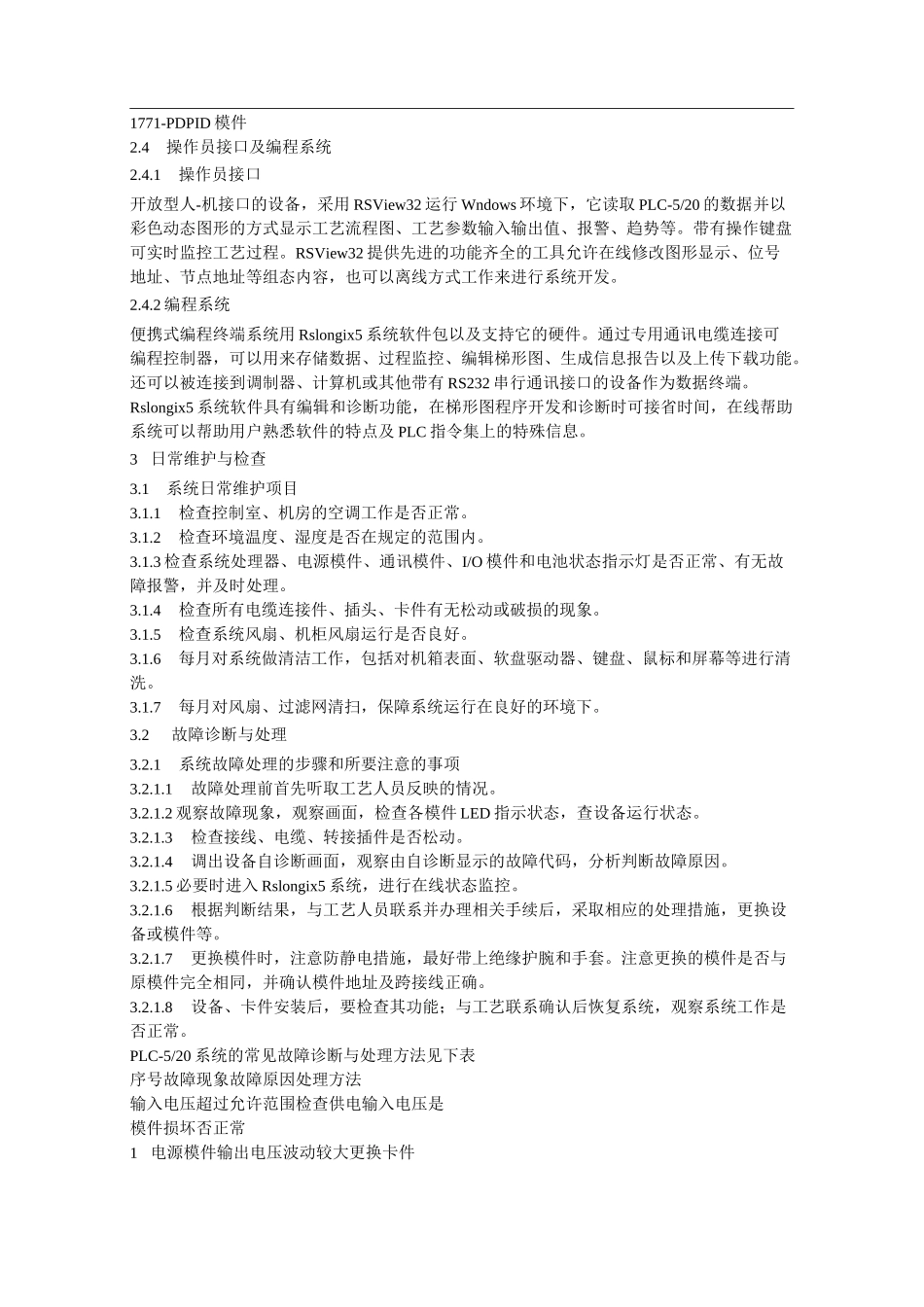

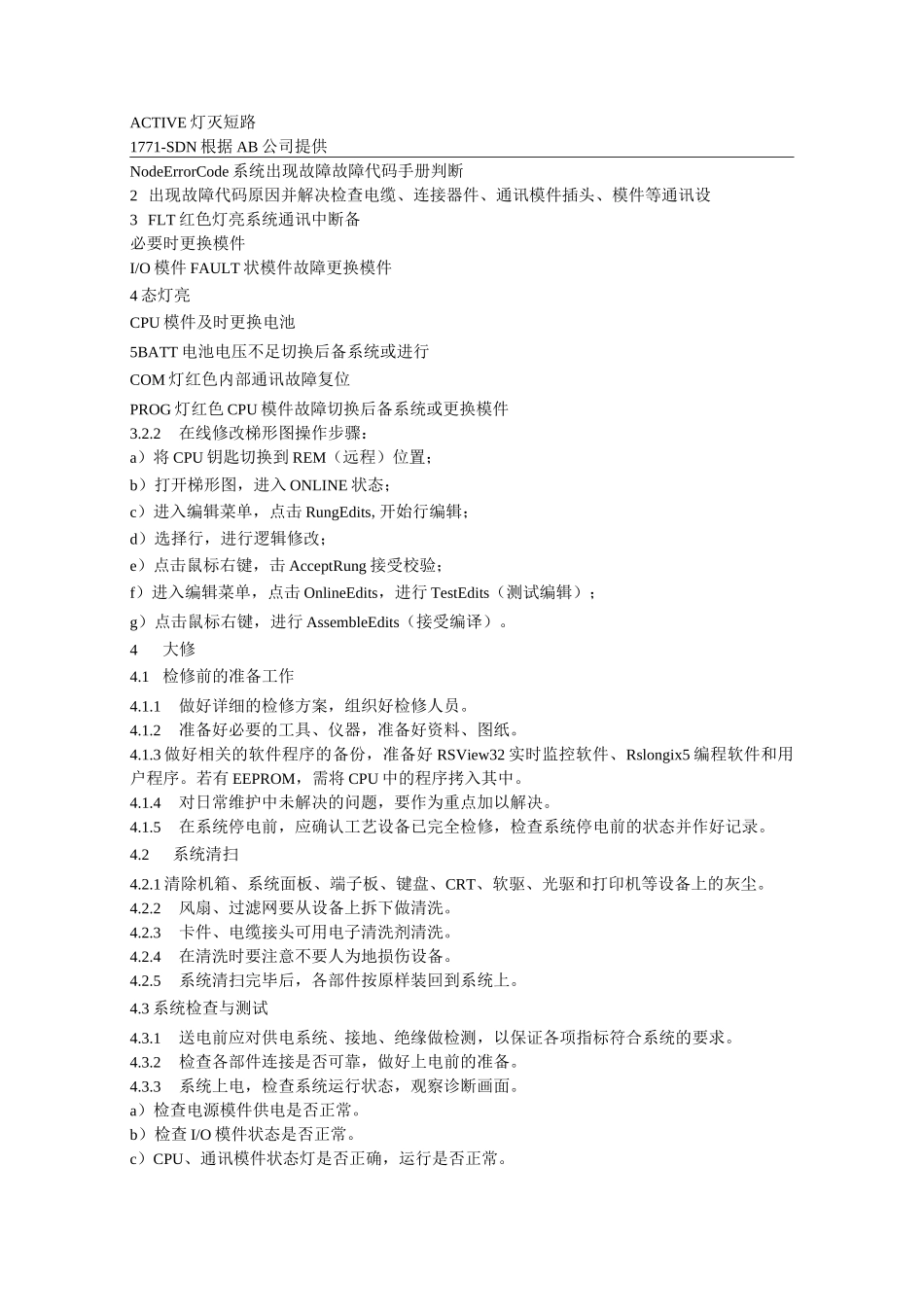

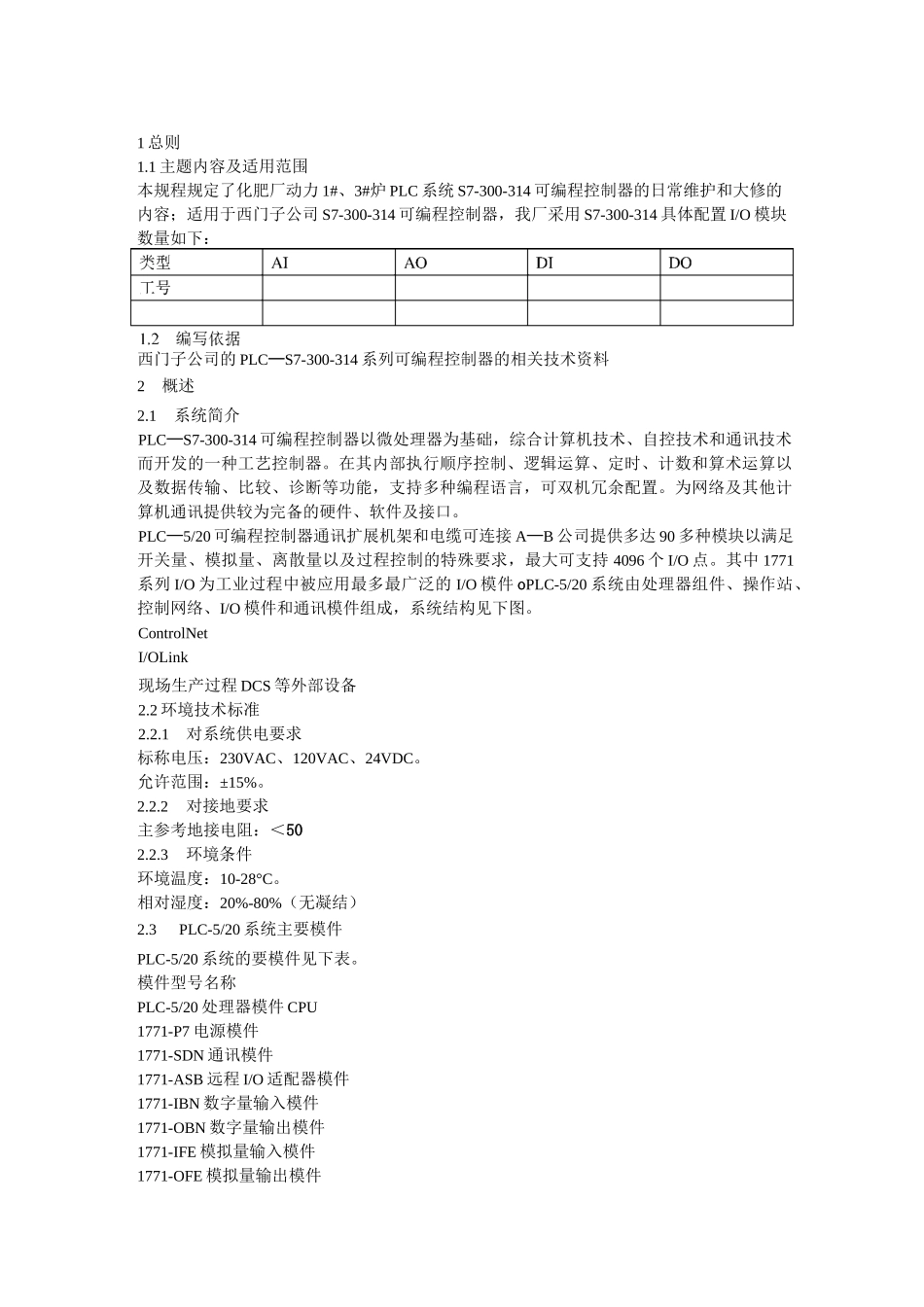

1 总则1.1 主题内容及适用范围本规程规定了化肥厂动力 1#、3#炉 PLC 系统 S7-300-314 可编程控制器的日常维护和大修的内容；适用于西门子公司 S7-300-314 可编程控制器，我厂采用 S7-300-314 具体配置 I/O 模块数量如下：西门子公司的 PLC—S7-300-314 系列可编程控制器的相关技术资料2概述2.1系统简介PLC—S7-300-314 可编程控制器以微处理器为基础，综合计算机技术、自控技术和通讯技术而开发的一种工艺控制器。在其内部执行顺序控制、逻辑运算、定时、计数和算术运算以及数据传输、比较、诊断等功能，支持多种编程语言，可双机冗余配置。为网络及其他计算机通讯提供较为完备的硬件、软件及接口。PLC—5/20 可编程控制器通讯扩展机架和电缆可连接 A—B 公司提供多达 90 多种模块以满足开关量、模拟量、离散量以及过程控制的特殊要求，最大可支持 4096 个 I/O 点。其中 1771系列 I/O 为工业过程中被应用最多最广泛的 I/O 模件 oPLC-5/20 系统由处理器组件、操作站、控制网络、I/O 模件和通讯模件组成，系统结构见下图。ControlNetI/OLink现场生产过程 DCS 等外部设备2.2 环境技术标准2.2.1对系统供电要求标称电压：230VAC、120VAC、24VDC。允许范围：±15%。2.2.2对接地要求主参考地接电阻：＜502.2.3环境条件环境温度：10-28°C。相对湿度：20%-80%（无凝结）2.3PLC-5/20 系统主要模件PLC-5/20 系统的要模件见下表。模件型号名称PLC-5/20 处理器模件 CPU1771-P7 电源模件1771-SDN 通讯模件1771-ASB 远程 I/O 适配器模件1771-IBN 数字量输入模件1771-OBN 数字量输出模件1771-IFE 模拟量输入模件1771-OFE 模拟量输出模件1771-PDPID 模件2.4操作员接口及编程系统2.4.1操作员接口开放型人-机接口的设备，采用 RSView32 运行 Wndows 环境下，它读取 PLC-5/20 的数据并以彩色动态图形的方式显示工艺流程图、工艺参数输入输出值、报警、趋势等。带有操作键盘可实时监控工艺过程。RSView32 提供先进的功能齐全的工具允许在线修改图形显示、位号地址、节点地址等组态内容，也可以离线方式工作来进行系统开发。2.4.2 编程系统便携式编程终端系统用 Rslongix5 系统软件包以及支持它的硬件。通过专用通讯电缆连接可编程控制器，可以用来存储数据、过程监控、编辑梯形图、生成信息报告以及上传下载功能。还可以被连接到调制器、计算机或其他带有 RS232 串行通讯接口的设备作为数据终端。Rslong...
