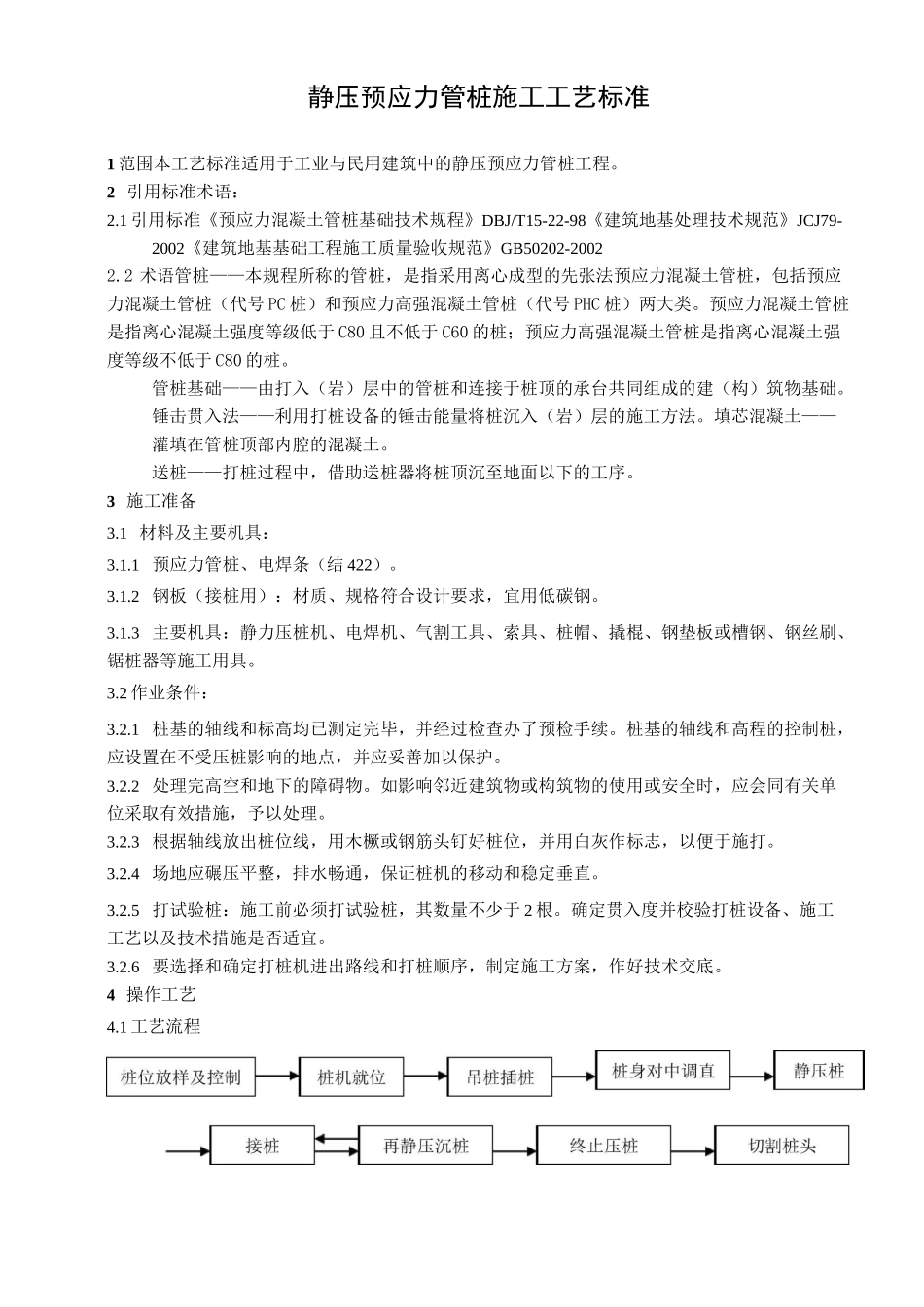

静压预应力管桩施工工艺标准1 范围本工艺标准适用于工业与民用建筑中的静压预应力管桩工程。2 引用标准术语：2.1 引用标准《预应力混凝土管桩基础技术规程》DBJ/T15-22-98《建筑地基处理技术规范》JCJ79-2002《建筑地基基础工程施工质量验收规范》GB50202-20022.2 术语管桩——本规程所称的管桩，是指采用离心成型的先张法预应力混凝土管桩，包括预应力混凝土管桩（代号 PC 桩）和预应力高强混凝土管桩（代号 PHC 桩）两大类。预应力混凝土管桩是指离心混凝土强度等级低于 C80 且不低于 C60 的桩；预应力高强混凝土管桩是指离心混凝土强度等级不低于 C80 的桩。管桩基础——由打入（岩）层中的管桩和连接于桩顶的承台共同组成的建（构）筑物基础。锤击贯入法——利用打桩设备的锤击能量将桩沉入（岩）层的施工方法。填芯混凝土——灌填在管桩顶部内腔的混凝土。送桩——打桩过程中，借助送桩器将桩顶沉至地面以下的工序。3 施工准备3.1 材料及主要机具：3.1.1 预应力管桩、电焊条（结 422）。3.1.2 钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。3.1.3 主要机具：静力压桩机、电焊机、气割工具、索具、桩帽、撬棍、钢垫板或槽钢、钢丝刷、锯桩器等施工用具。3.2 作业条件：3.2.1 桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。桩基的轴线和高程的控制桩，应设置在不受压桩影响的地点，并应妥善加以保护。3.2.2 处理完高空和地下的障碍物。如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理。3.2.3 根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施打。3.2.4 场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。3.2.5 打试验桩：施工前必须打试验桩，其数量不少于 2 根。确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。3.2.6 要选择和确定打桩机进出路线和打桩顺序，制定施工方案，作好技术交底。4 操作工艺4.1 工艺流程4.2 操作方法4.2.1 桩位放样及控制4.2.1.1 在打桩现场或附近需设置水准点，数量不少于 2 个；水准点的设置地点应在受打桩作业影响的范围之外。4.2.1.2 对施工现场的轴线控制点及水准点应经常检查，避免发生误差，平面控制桩的精度应符合二级导线的精度要求，高程控制桩的精度应符合三等水准的要求。根据轴线控制桩对轴线进行放线，然后再定出桩位。421.3 桩轴线放线应满足以下要求；双排及以上桩，偏...
