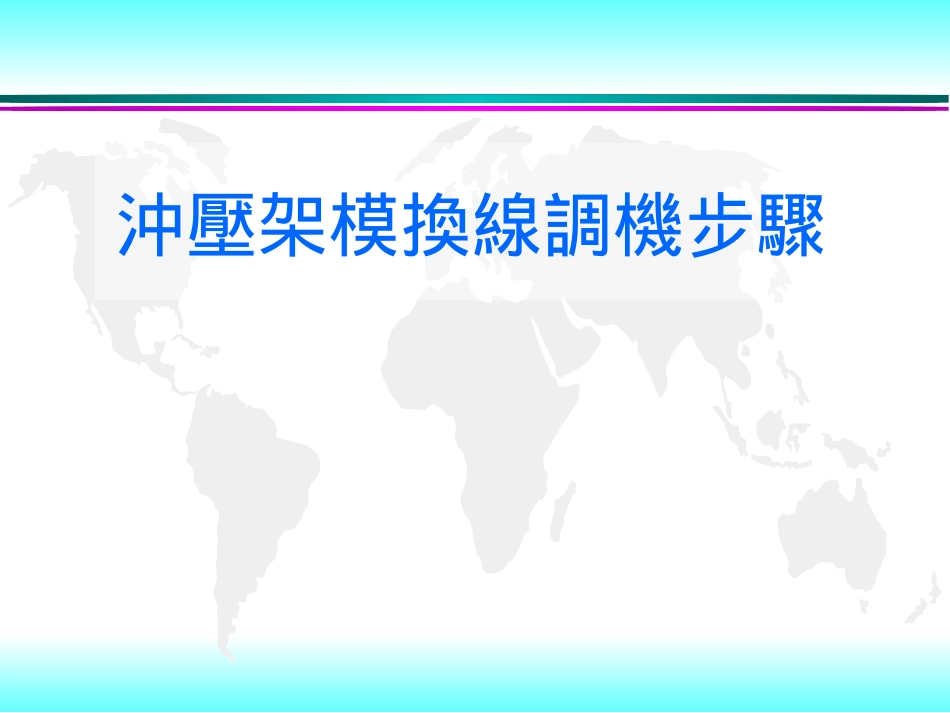

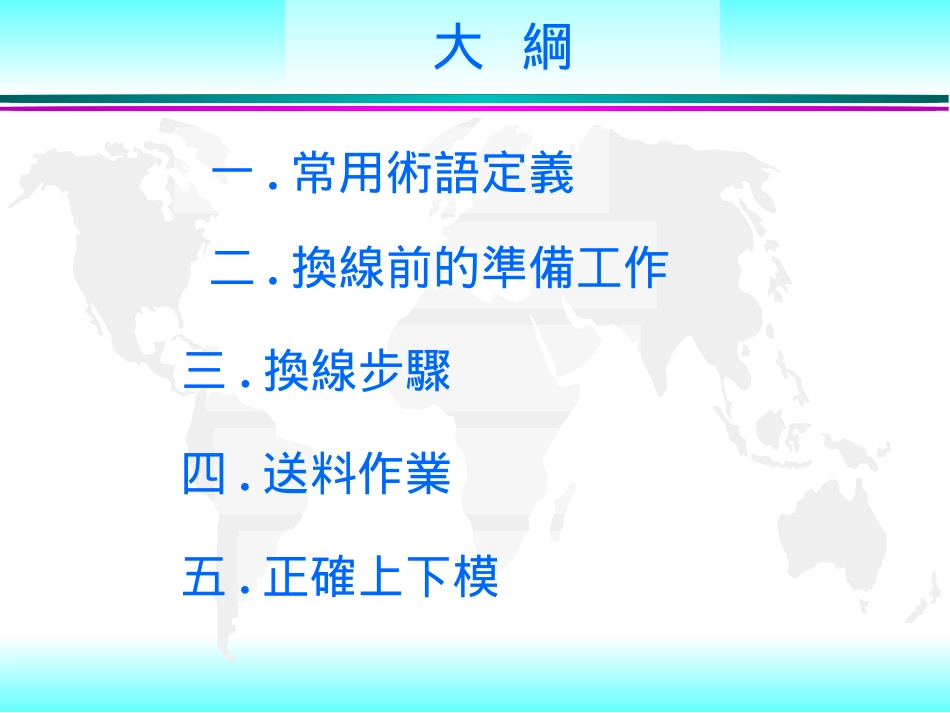

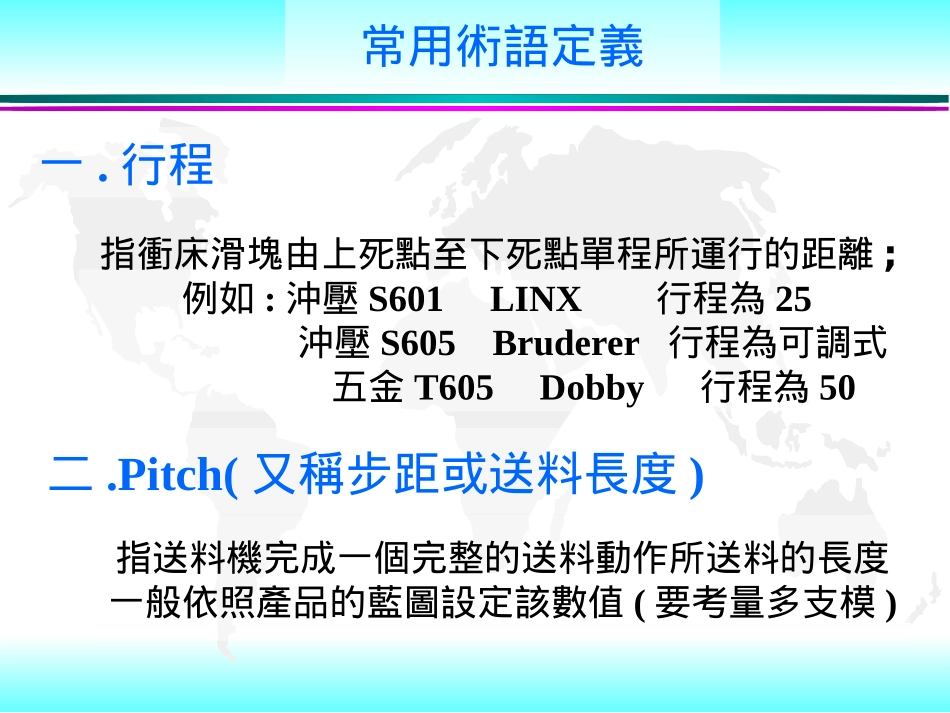

沖壓架模換線調機步驟大綱一.常用術語定義二.換線前的準備工作三.換線步驟四.送料作業五.正確上下模常用術語定義一.行程指衝床滑塊由上死點至下死點單程所運行的距離;例如:沖壓S601LINX行程為25沖壓S605Bruderer行程為可調式五金T605Dobby行程為50二.Pitch(又稱步距或送料長度)指送料機完成一個完整的送料動作所送料的長度一般依照產品的藍圖設定該數值(要考量多支模)三.閉模刻度四.閉模高度指模具完全閉合時,上模座的上表面到下模座的下表面的距離;指模具按照架模調機流程,架到某個機台上,閉模間隙符合某種要求時,機台所顯示的刻度值;同一套模具在不同的機台,閉模刻度值可能不同五.送料線高度六.料厚調整可定義為下模座/下模墊板/下模板的厚度值的總和為滿足準確送料要求,對送料機夾持材料部分進行調整七.釋放角度(送料)---定位針導位---材料放松---准確定位---壓料---(沖切)1.送料、定位、沖切、再送料,構成了沖床作動的基本循環.對於沖模結構而言,定位即是分布於各工站之間的定位針及其結構.2.釋放時間不準確的影響.放松時間不准確,對多送少送之微小偏差無法自動調節,擠料頻繁.導位針插入料厚的1/3時,要求材料處於放鬆狀態換線前準備一.系統文件二.模具點檢三.機台周邊7S整理1.待換線生產料號的藍圖/檢規/維修記錄等2.一模多料號的要確認需生產的是哪個料號1.模具狀況再確認,長期未生產料號有必要打開模具檢查2.一模多料號的要確認模內料號零件特征是否符合要求1.上一工令下腳料清理,尤其是不同材質的下腳料2.原料要在換線前拉到機台旁,嚴禁送料盤合床台同時空位換線步驟一.行程需求確認根據產品或模具的結構形態選擇適合模具生產的行程;如五金的032料號由於模內成型滑塊的動作需求,選用行程為60的AIDA110T較合適;端子有成心高度較高的料號可選擇25或38的行程(CID沖壓現有機台僅S605Bruderer行程可調)二.閉模刻度的調整作業步驟1.先用抹布將模具上、下面,及機台面擦干淨,必要時使用油石附加煤油推平;2.確認模具之閉合刻度、衝床、衝程高度,使之略大于模具閉合刻度.3.將滑塊打到下死點;4.將模具用堆高車運送至床台前.踩高至於床台面相平或稍高,將模具推置于床台中間位置;5.下降機台閉模刻度,使沖床滑塊的下表面貼住模具上模座的上表面;6.取出固定模具的螺絲.以前後對角方式用26MM梅花扳手將上模固定鎖緊7.量測STOP間隙A,將滑塊打到上死點,將閉模刻度A-0.05(大概)mm,再以寸動打到下死點,再測STOP間隙B,再將滑塊打到上死點,將閉模刻度B-0.02mm,如此反復,直到閉模間隙為0.01-0.02mm為宜;特別注意事項1.架模時一定要前後對正,原則上要將模具架在床台的正中心,即嚴禁偏心架模;2.針對較長較寬的模具,要檢查機台床台的落料孔是否足夠大,能否滿足模具的落料需求;3.嚴格禁止在下死點(帶負荷)降閉模刻度;4.每次下降閉模刻度的幅度一定要小於模具再下死點時實測的STOP的間隙;5.架已經有條件設定表的料號的模具時,也要按照該步驟進行盡量避免產生疏忽性的意外;二.Pitch的調整1.新型的送料機隻要直接調整Pitch數值滿足生產需求即可!如:AIDA機台的VG25,VG50KYORI機台的GX40,GX80BRUDERER機台的BBV190/85注意，直接調整Pitch即能滿足生產的送料機，一般隻適用於端子機台，因為有兩個方面的原因：1.端子模具浮料低，放鬆遲一點，對送料影響很小。2.端子模具浮料低，各模具浮料高度變化不大，決定了各模具的放鬆角度差不多，因此可以直接調整Pitch即可生產。（以上送料機調整Pitch時，Pitch盡量大一點）三.送料料厚的調整作業步驟1.現有的Kyori/LINX/BRUDERER機型直接調整讀數即可;2.(1)S609送料機GF-30H,使用塊規,塊規厚度=5.0-料厚(2)S603送料機老式VG系列,送料機VG50,使用塊規,塊規厚度=4.0-料厚.使用塊規時,夾頭壓料間隙一般為0.05mm~0.07mm2.五金機台:(1)AIDA機台送料厚度無需調整(2)DOBBY機台送料厚度無需調整(3)金豐機台以及雷城送料機見下頁金豐機台以及立葉雷城送料機調整如下1.將料條穿過送料機.2.鬆開螺絲B.3.轉動A,使培陵D有輕微擺動(5~10mm)4.鎖緊螺絲B四.送料高度的調整作業步驟特別注意事項1.針對DOBBY類機型,調整送料高度時,要同步調整皮帶的鬆緊程度;用19#梅花扳手松開固定送料機...
