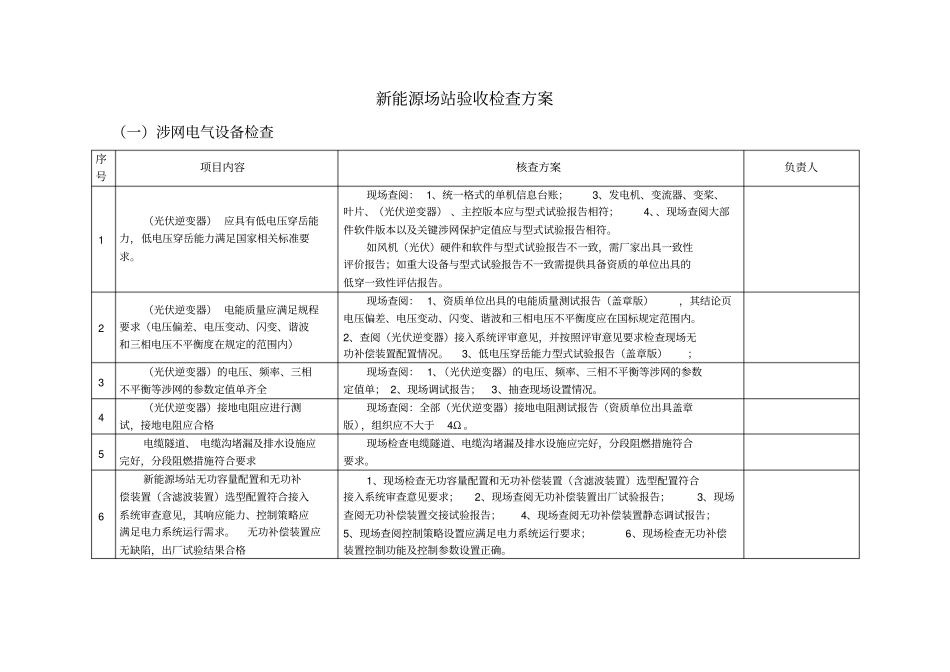

新能源场站并网验收方案讲解_第1页
1/12

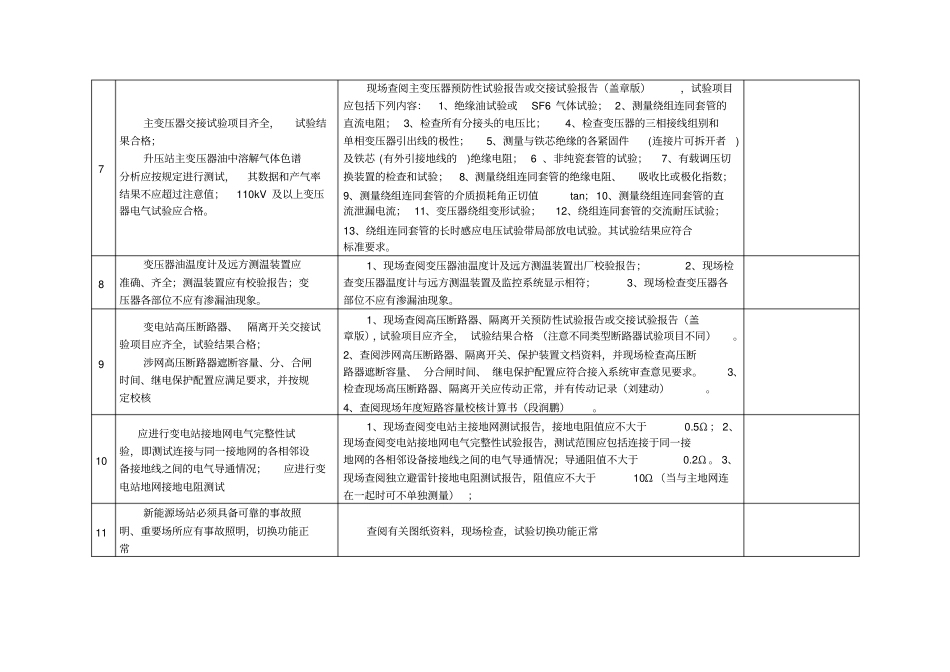

新能源场站并网验收方案讲解_第2页
2/12

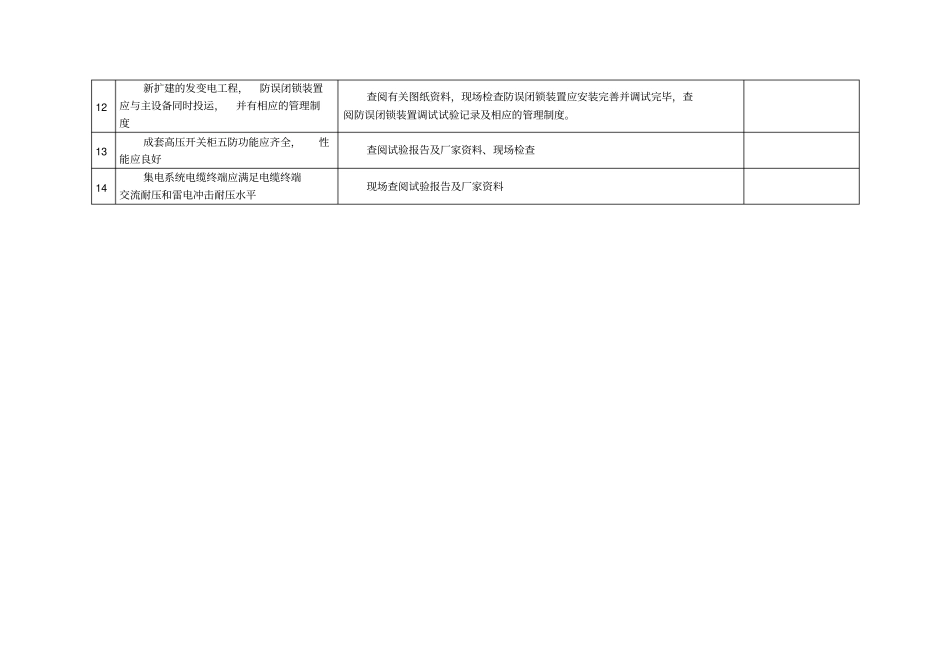

新能源场站并网验收方案讲解_第3页
3/12
新能源场站验收检查方案(一)涉网电气设备检查序号项目内容核查方案负责人1 (光伏逆变器) 应具有低电压穿岳能力,低电压穿岳能力满足国家相关标准要求。现场查阅: 1、统一格式的单机信息台账;3、发电机、变流器、变桨、叶片、(光伏逆变器) 、主控版本应与型式试验报告相符;4、、现场查阅大部件软件版本以及关键涉网保护定值应与型式试验报告相符。如风机(光伏)硬件和软件与型式试验报告不一致,需厂家出具一致性评价报告;如重大设备与型式试验报告不一致需提供具备资质的单位出具的低穿一致性评估报告。2 (光伏逆变器) 电能质量应满足规程要求(电压偏差、电压变动、闪变、谐波和三相电压不平衡度在规定的范围内)现场查阅: 1、资质单位出具的电能质量测试报告(盖章版),其结论页电压偏差、电压变动、闪变、谐波和三相电压不平衡度应在国标规定范围内。2、查阅(光伏逆变器)接入系统评审意见,并按照评审意见要求检查现场无功补偿装置配置情况。3、低电压穿岳能力型式试验报告(盖章版);3 (光伏逆变器)的电压、频率、三相不平衡等涉网的参数定值单齐全现场查阅: 1、(光伏逆变器)的电压、频率、三相不平衡等涉网的参数定值单; 2、现场调试报告;3、抽查现场设置情况。4 (光伏逆变器)接地电阻应进行测试,接地电阻应合格现场查阅:全部(光伏逆变器)接地电阻测试报告(资质单位出具盖章版),组织应不大于4Ω 。5 电缆隧道、 电缆沟堵漏及排水设施应完好,分段阻燃措施符合要求现场检查电缆隧道、电缆沟堵漏及排水设施应完好,分段阻燃措施符合要求。6 新能源场站无功容量配置和无功补偿装置(含滤波装置)选型配置符合接入系统审查意见,其响应能力、控制策略应满足电力系统运行需求。无功补偿装置应无缺陷,出厂试验结果合格1、现场检查无功容量配置和无功补偿装置(含滤波装置)选型配置符合接入系统审查意见要求;2、现场查阅无功补偿装置出厂试验报告;3、现场查阅无功补偿装置交接试验报告;4、现场查阅无功补偿装置静态调试报告;5、现场查阅控制策略设置应满足电力系统运行要求;6、现场检查无功补偿装置控制功能及控制参数设置正确。7 主变压器交接试验项目齐全,试验结果合格;升压站主变压器油中溶解气体色谱分析应按规定进行测试,其数据和产气率结果不应超过注意值;110kV 及以上变压器电气试验应合格。现场查阅主变压器预防性试验报告或交接试验报告(盖章版),试验项目应包括下列内容...
