新郑龙湖学院机电安装施工组织设计VIP免费

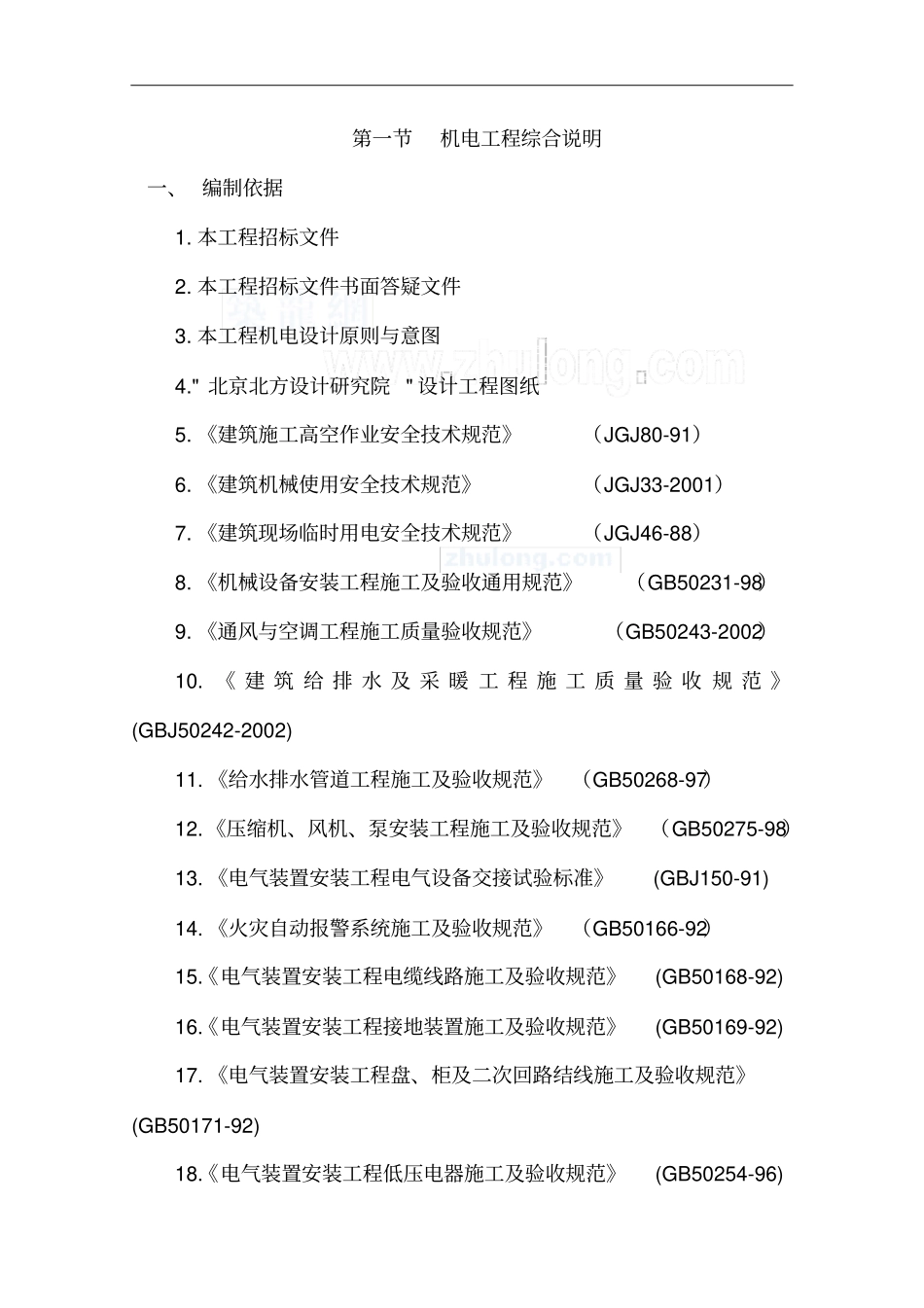

第一节机电工程综合说明一、 编制依据1. 本工程招标文件2. 本工程招标文件书面答疑文件3. 本工程机电设计原则与意图4." 北京北方设计研究院 " 设计工程图纸5. 《建筑施工高空作业安全技术规范》（JGJ80-91）6. 《建筑机械使用安全技术规范》（JGJ33-2001）7. 《建筑现场临时用电安全技术规范》（JGJ46-88）8. 《机械设备安装工程施工及验收通用规范》（GB50231-98）9. 《通风与空调工程施工质量验收规范》（GB50243-2002）10. 《 建 筑 给 排 水 及 采 暖 工 程 施 工 质 量 验 收 规 范 》(GBJ50242-2002) 11. 《给水排水管道工程施工及验收规范》（GB50268-97）12.《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）13. 《电气装置安装工程电气设备交接试验标准》 (GBJ150-91) 14. 《火灾自动报警系统施工及验收规范》（GB50166-92）15.《电气装置安装工程电缆线路施工及验收规范》 (GB50168-92) 16.《电气装置安装工程接地装置施工及验收规范》 (GB50169-92) 17. 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-92) 18.《电气装置安装工程低压电器施工及验收规范》 (GB50254-96) 19. 《建筑电气安装工程施工质量验收规范》（GB50303-2002）20. 《智能建筑设计规范》 （GB/T50314-2000）21. 我国现行的相关施工验收规范和操作规程22. 我国现行的的安全生产、文明施工、环保及消防等有关规定23. 北京市建筑工程施工现场安全标准管理标准24. 我公司关于项目管理的十大管理手册25. 投标大型公共民用建筑工程的施工经验二、 机电工程系统简要说明1. 给排水系统本工程水源为校区给水管网、供水压力为0.2MPA，室内采用分区供水 1-4 层为低区，由室外管网供水、5-7 层为高层，由楼内变频泵供给，在本楼地下室水泵房设生活水箱，建筑物内的淋浴间设热水系统、热水由校区换热站供给， 室内消火栓系统火灾延续时间为两小时，楼内设消防加压系统，各层设有消火栓，室外设有水泵接合器，室内污水经化粪池处理后，排入本区生活污水管道，地下一层卫生间内设两个集水坑收集生活污水，水泵房内设一个消防排水坑，经排污泵提升后排入污水道。 吊顶内的给排水热水管道均作隔热处理，防止结露，用厚岩棉管壳铅丝缠紧，外裹玻璃丝两道，表面刷防火漆。2. 暖通系统本工程采暖热媒为20-75 ℃热水，由校区换热站供给，散热器采用灰铸铁柱翼 750 型 TZY3-6-6，地下室电气...
