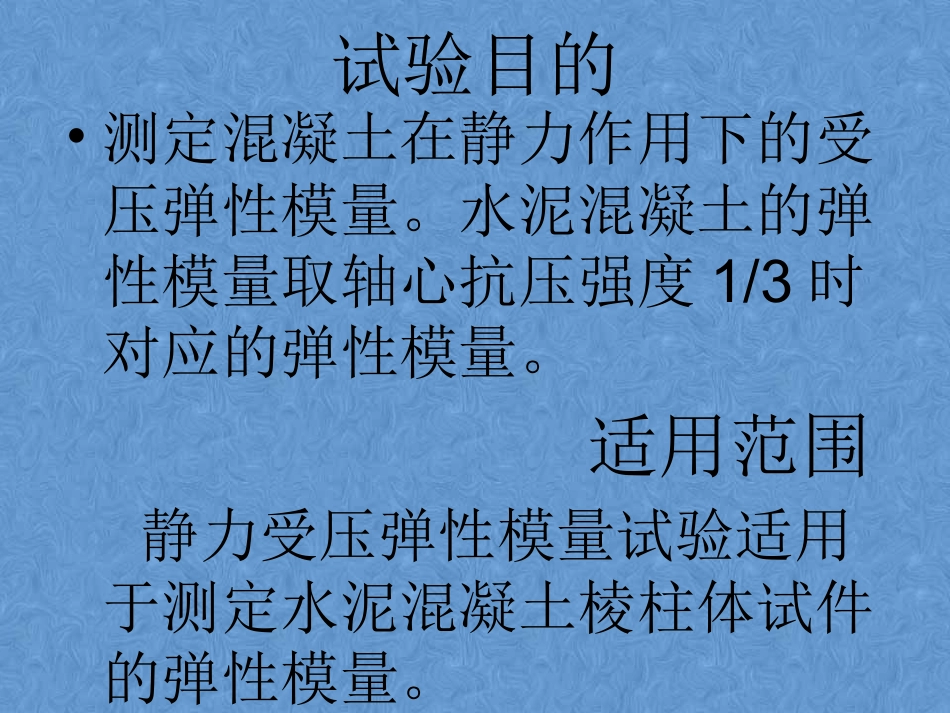

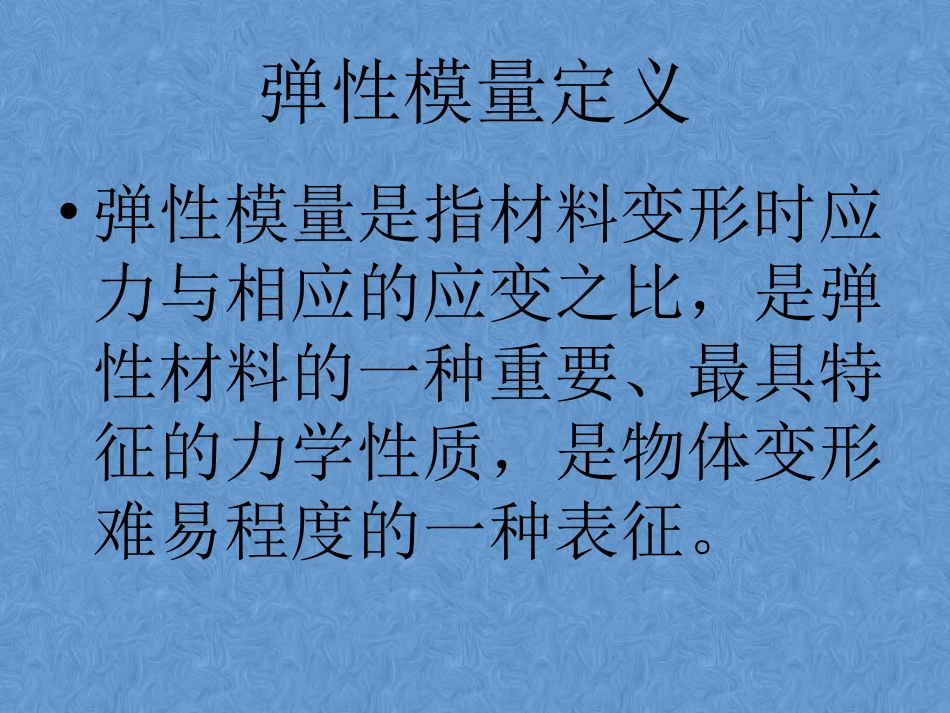

静力受压弹性模量试验中铁隧道局集团有限公司衢宁铁路浙江段站前四标五分部试验室弹性模量定义•弹性模量是指材料变形时应力与相应的应变之比，是弹性材料的一种重要、最具特征的力学性质，是物体变形难易程度的一种表征。试验目的•测定混凝土在静力作用下的受压弹性模量。水泥混凝土的弹性模量取轴心抗压强度1/3时对应的弹性模量。适用范围静力受压弹性模量试验适用于测定水泥混凝土棱柱体试件的弹性模量。试验仪器设备•压力试验机（应符合GB/T50081-2002中4.3节中的规定）•钢直尺或直角尺大于300mm（分度值1mm）•微变形测量仪（应符合GB/T50081-2002中4.4节中的规定）千分表2个（0级或1级），或者采用精度不低于0.001mm的其它仪表。•微变形测量仪试件备制•试件尺寸应与棱柱体轴心抗压强度试件尺寸相同，150mm*150mm*300mm的棱柱体标准试件。•每组试件为同龄期同条件制作和同养护条件的6块试件，3块用于轴心抗压强度试验，另3块做弹性模量试验。试验步骤•一、试件从养护地点取出后先将试件表面擦拭干净。•二、取3块试件按照《普通混凝土力学性能试验方法标准》GB/T50081-2002第七章规定则定混凝土轴心抗压强度（ƒcp）。另3块试件用于测定混凝土弹性模量。(h4、h5、h6）•例：•h1:1043.8/22.5=46.4•h2:1029.6/22.5=45.8轴心抗压强度ƒcp•h3:1054.5/22.5=46.9•ƒcp=46.4（mpa）三、对另3块试件进行划线标记，试件最长四个面全部划线标记。(h4、h5、h6）•在测定混凝土弹性模量时，微变形测量仪应安装在试件两侧的中线上并对称与试件的两端。•四、应仔细调整试件在压力试验机上的位置，使其轴心与下压板的中心线对准（几何对中）。开动压力试验机，当上压板与试件接近时调整球座，使其接触均衡。•五、加荷至基准应力为0.5MPa的初始荷载值F0,保持恒载60s并在以后的30s内记录每测点的变形读数ε0。应立即连续均匀地加荷至应力为轴心抗压强度ƒcp的1/3的荷载值Fa，保持恒载60s并在以后的30s内记录每一测点的变形读数εa。所用加荷速度应符合《普通混凝土力学性能试验方法标准》GB/T50081-2002中6.0.4第3条的规定。•0.5MPa=11.25KN•46.4/3=15.5*22.5=348.78•Fa读数：a2、b2•F0读数：a1、b1•六、当以上变形值之差与它们平均值之比大于20%时，应重新对中试件后重复上述试验试验步骤。如无法使其减少到低于20%时，则此次试验无效。•a1和b1之差/a1和b1的平均值＜20%•a2和b2之差/a2和b2的平均值＜20%•七、在确认试件对中符合上述规定后，以与加荷速度相同的速度卸荷至基准应力0.5MPa，恒载60s；然后用同样的加荷和卸荷速度以及60s保持恒载至少进行两次反复预压。在最后一次预压完成后，在基准应力0.5MPa(F0)持荷60s并在以后的30s内记录每一测点的变形读数ε0；再用同样的加荷速度加荷至Fa，持荷60s并在以后的30s内记录每一测点的变形读数εa。•八、卸除微变形测量仪，以同样的速度加荷至破坏，记录破坏荷载；如果试件的抗压强度与ƒcp之差超过ƒcp的20%时，则应在报告中注明。(h4、h5、h6）ƒcp=46.4计算方法•混凝土弹性模量值应按下式计算：•式中：Ec→混凝土弹性模量MPa;•Fa→应力为1/3轴心抗压强度时的荷载（N）•F0→应力为0.5MPa时的初始荷载（N）•A→试件承压面积(mm2)•L→测量标距(mm)•△n=εa-ε0•式中：△n→最后一次从F0加荷至Fa时试件两侧变形的平均值（mm）•εa→Fa时试件两侧变形的平均值（mm）•ε0→F0时试件两侧变形的平均值（mm）•混凝土受压弹性模量计算精确至100MPa•Fa→应力为1/3轴心抗压强度时的荷载（N）•轴心抗压强度ƒcp=46.4mpa•=46.4/3=15.5(MPa)=15.5*22.5=348.75(KN)=348.75*1000=348750(N)•F0→应力为0.5MPa时的初始荷载（N）•=0.5*22.5=11.25(KN)=11.25*1000=11250（N）•Fa-F0=348750-11250=337500（N）•A→试件承压面积(mm2)=150mm*150mm=22500(mm2)•(Fa-F0)/A=337500/22500=15(mpa)•L→测量标距(mm)=150(mm)•△n=εa-ε0=0.068-0.002=0.066(mm)•L/△n=150/0.066=2272.7()•Ec→混凝土弹性模量•Ec(MPa)=15*2272.7=34090.5=34.1(GPa)•混凝土受压弹性模量计算精确至100MPa试验结果判定•弹性模量按3块试件测值的算术平均值计算。如果其中有一个试件的轴心抗压强度值与用以确定检验控制荷载的轴心抗压强度值相差超过后者的20%时，则弹性模量值按另两个试件测值的算术平均值计算；如果有两个试件超过上述规定时，则此次试验无效。(h4、h5、h6）ƒcp=46.4静力受压弹性模量试验报告
