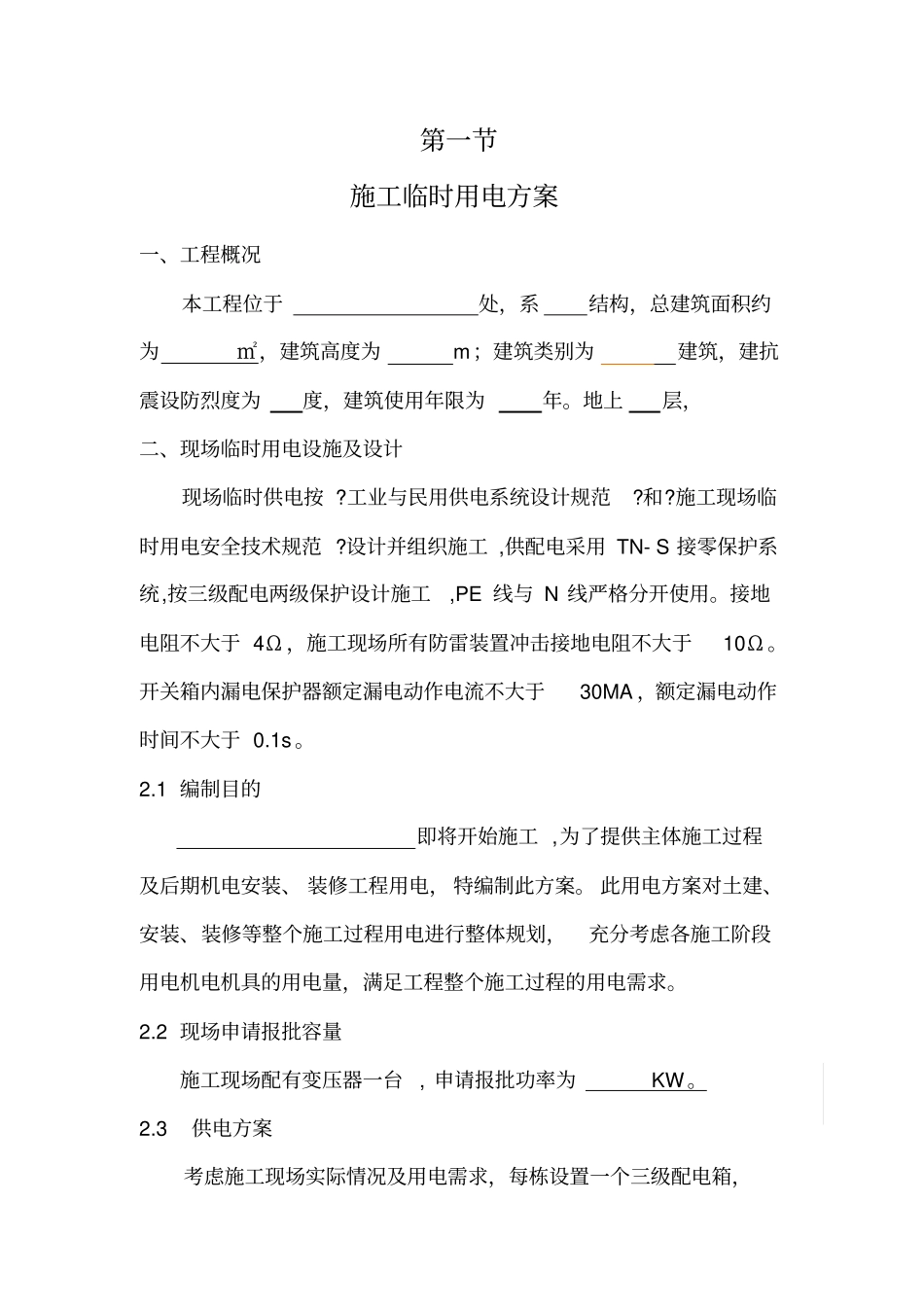

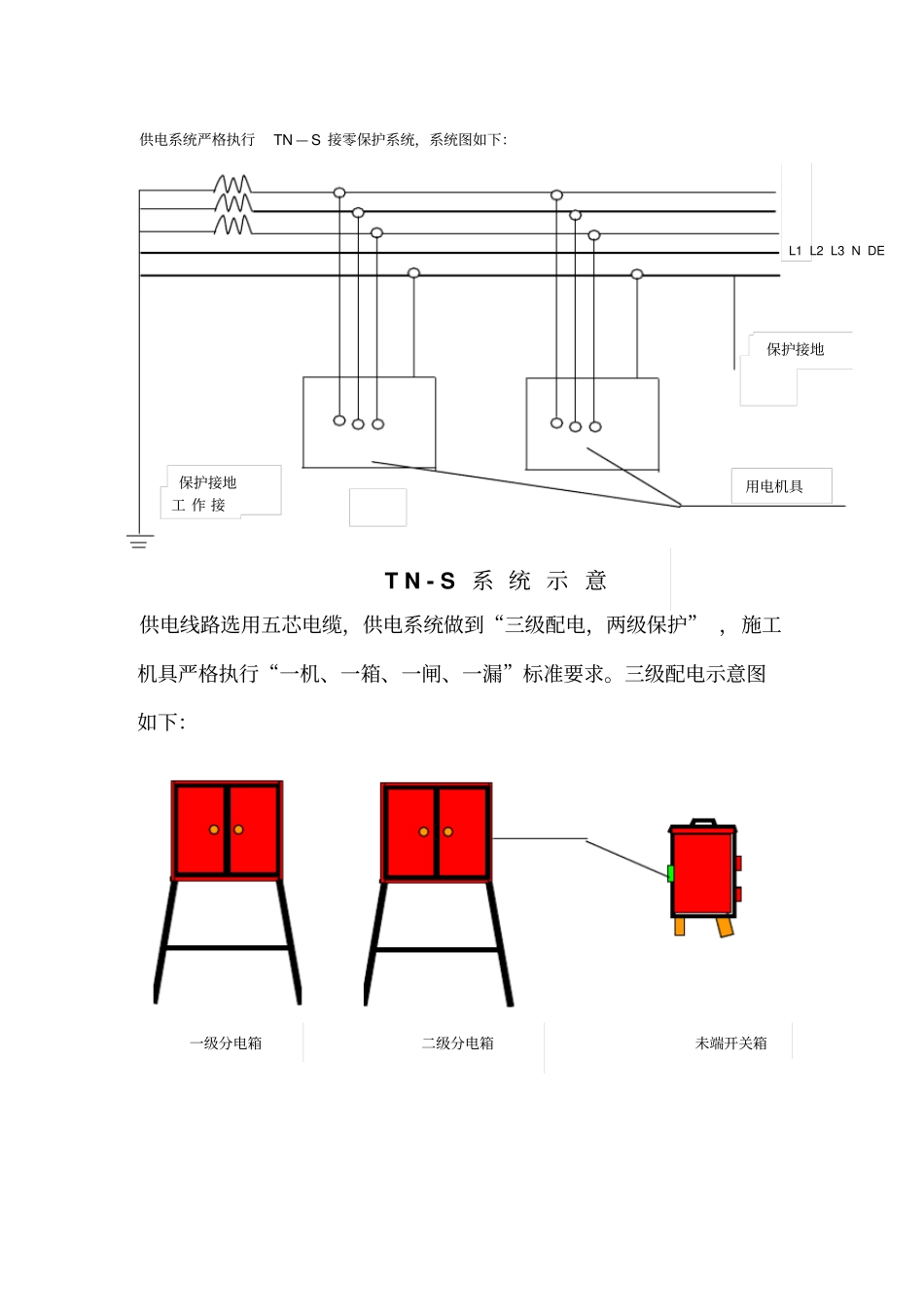

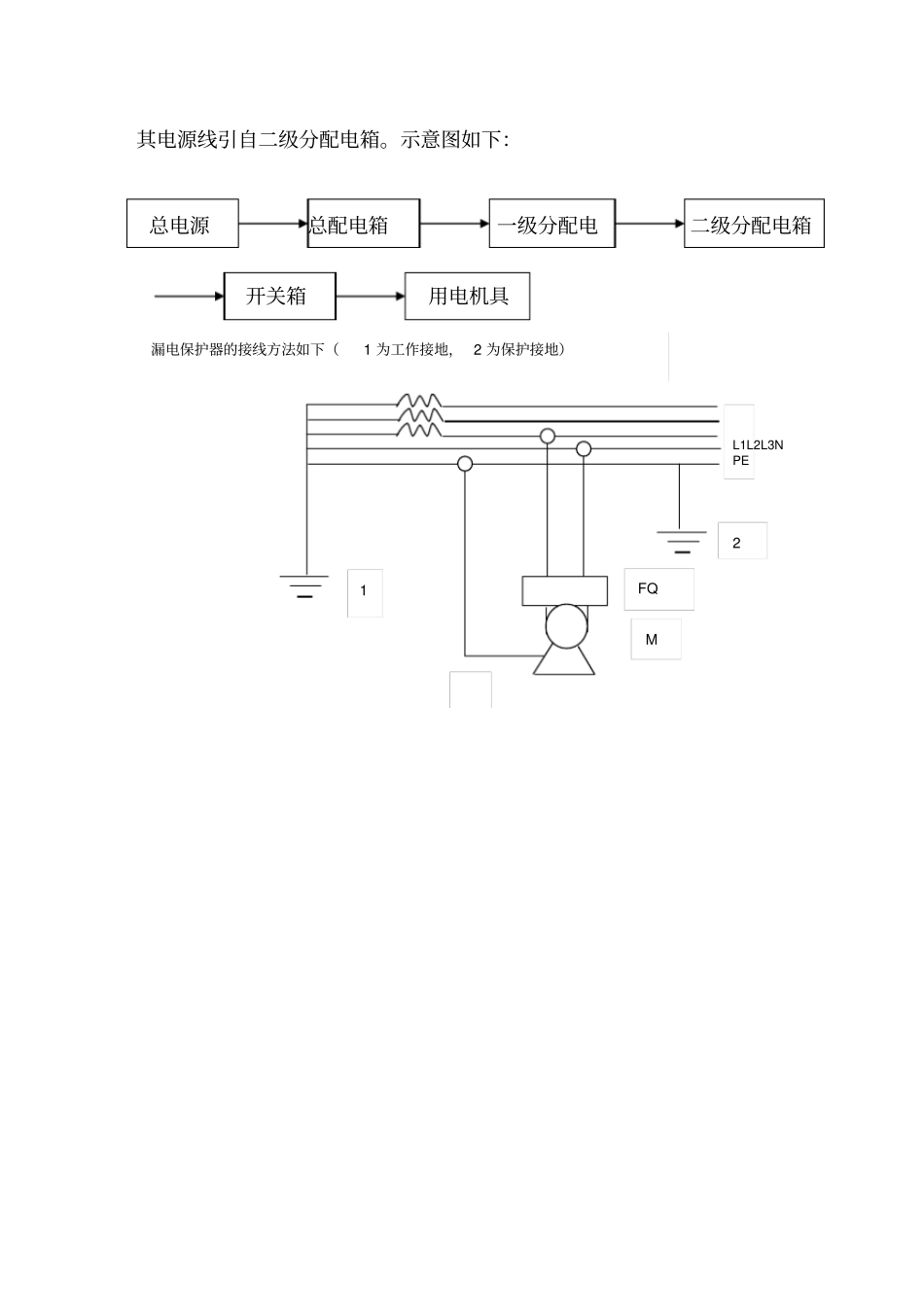

第一节施工临时用电方案一、工程概况本工程位于处，系结构，总建筑面积约为㎡，建筑高度为m；建筑类别为建筑，建抗震设防烈度为度，建筑使用年限为年。地上层，二、现场临时用电设施及设计现场临时供电按 ?工业与民用供电系统设计规范?和?施工现场临时用电安全技术规范 ?设计并组织施工 ,供配电采用 TN- S 接零保护系统,按三级配电两级保护设计施工,PE 线与 N 线严格分开使用。接地电阻不大于 4Ω ，施工现场所有防雷装置冲击接地电阻不大于10Ω 。开关箱内漏电保护器额定漏电动作电流不大于30MA ，额定漏电动作时间不大于 0.1s 。2.1 编制目的即将开始施工 ,为了提供主体施工过程及后期机电安装、 装修工程用电， 特编制此方案。 此用电方案对土建、安装、装修等整个施工过程用电进行整体规划，充分考虑各施工阶段用电机电机具的用电量，满足工程整个施工过程的用电需求。2.2 现场申请报批容量施工现场配有变压器一台, 申请报批功率为KW 。2.3 供电方案考虑施工现场实际情况及用电需求，每栋设置一个三级配电箱，其电源线引自二级分配电箱。示意图如下：1 M FQ 2 L1L2L3NPE 总电源总配电箱一级分配电二级分配电箱开关箱用电机具漏电保护器的接线方法如下（1 为工作接地， 2 为保护接地）供电系统严格执行TN — S 接零保护系统，系统图如下：供电线路选用五芯电缆，供电系统做到“三级配电，两级保护” ，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下：工 作 接用电机具T N - S 系 统 示 意L1 L2 L3 N DE 保护接地保护接地一级分电箱未端开关箱二级分电箱2.4 一级分配电箱设计方案一级分配电箱总空气开关为400A, 三条 250A 回路,一条 100A 回路。系统图如下：2.5 二级分配电箱设计方案二级分配电箱总空气开关为250A, 一条 100A 三相回路 ,三条15A 单相回路 ,三个 25A 三相外持式插座 ,三个子 15A 单相外插式插座 ,系统图 如下。RDL20-400ARDL20-250A RDL20-250ADZLE-100ARDL20-250ARDL20-250ARDL20-100ADZLE-60ADZLE-20ADZ-25ADZ-25ADZ-25A DZ-15ADZ-15ADZ-15A2.6 未端开关箱设计方案开关箱断路器、插座容量选择施工层主要用电机具为：电焊机BX1 — 500 3 台13.5KW/ 台振动棒6 台1.5KW/ 台BX-1 500 型电焊机计算电流为 : 根据公式P=UI1.732 cos φI=P/1.732Ucos φ13500/1.732*380*0.68=30.2(A) 根据以上电流计算 ,末端开...
